DIN 961 – Bu lông lục giác ren mịn ren suốt

Giới thiệu về DIN 961 Bu lông lục giác ren mịn ren suốt

DIN 961 là tiêu chuẩn quy định bu lông lục giác ren mịn, ren suốt, có đầu lục giác và phần thân được tiện ren mịn trên toàn bộ chiều dài ren. Loại bu lông này thường được sử dụng trong cơ khí, máy móc và các mối ghép yêu cầu khả năng siết chính xác, độ bền liên kết cao và khả năng chống nới lỏng tốt.

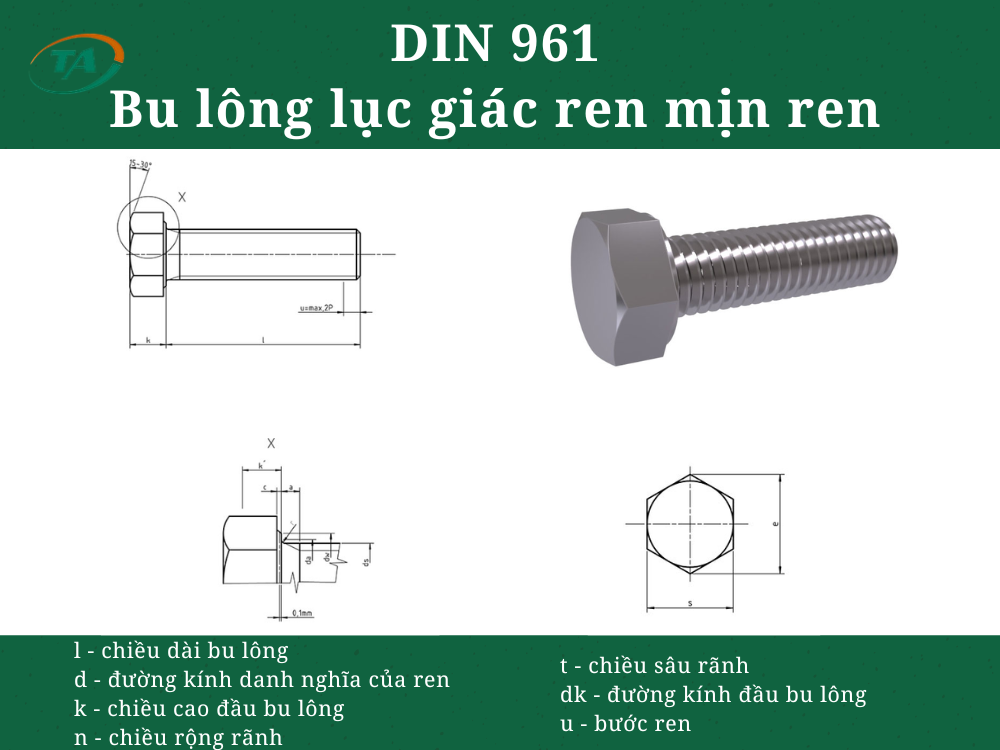

Bảng kích thước theo DIN 961

Đơn vị: mm

Kích thước ren M8x1 đến M24x2

Thông số	Điều kiện	M8x1	M10x1	M12x1,5	(M14x1,5)	M16x1,5	(M18x2)	M20x1,5	(M22x2)	M24x2
	Ren thay thế	M10x1,25	M12x1,25	–	–	(M18x1,5)	M20x2	(M22x1,5)	M24x1,5	–
a	max.	3	3,75	4,5	4,5	4,5	6	6	6	6
c	min.	0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2
c	max.	0,6	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,8
da	max.	9,2	11,2	13,7	15,7	17,7	20,2	22,4	24,4	26,4
dw	min. – Product grade A	11,6	15,6	17,4	20,5	22,5	25,3	28,2	30	33,6
dw	min. – Product grade B	11,4	15,4	17,2	20,1	22	24,8	27,7	29,5	33,2
e	min. – Product grade A	14,38	18,9	21,1	24,49	26,75	30,14	33,53	35,72	39,98
e	min. – Product grade B	14,2	18,72	20,88	23,91	26,17	29,56	32,95	35,03	39,55
k	tiêu chuẩn	5,3	6,4	7,5	8,8	10	11,5	12,5	14	15
k	min. – Product grade A	5,15	6,22	7,32	8,62	9,82	11,28	12,28	13,78	14,78
k	max. – Product grade A	5,45	6,58	7,68	8,96	10,18	11,72	12,72	14,22	15,22
k	min. – Product grade B	5,06	6,11	7,21	8,51	9,81	11,15	12,15	13,65	14,65
k	max. – Product grade B	5,54	6,69	7,79	9,09	10,29	11,85	12,85	14,35	15,35
k´	min.	3,54	4,28	5,05	5,96	6,8	7,8	8,5	9,6	10,3
r	min.	0,4	0,4	0,6	0,6	0,6	0,6	0,8	0,8	0,8
s	tiêu chuẩn = max.	13	17	19	22	24	27	30	32	36
s	min. – Product grade A	12,73	16,73	18,67	21,67	23,67	26,67	29,67	31,61	35,38
s	min. – Product grade B	12,57	16,57	18,48	21,16	23,16	26,16	29,16	31	35

Kích thước ren M27x2 đến M52x3

Thông số	Điều kiện	(M27x2)	M30x2	(M33x2)	M36x3	(M39x3)	M42x3	(M45x3)	M48x3	(M52x3)
a	max.	6	6	6	9	9	9	9	9	9
c	min.	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3	0,3
c	max.	0,8	0,8	0,8	0,8	1	1	1	1	1
da	max.	30,4	33,4	36,4	39,4	42,4	45,6	48,6	52,6	56,6
dw	min.	38	42,7	46,6	51,1	55,9	59,9	64,7	69,4	74,2
e	min.	45,2	50,85	55,37	60,79	66,44	71,3	76,95	82,6	88,25
k	tiêu chuẩn	17	18,7	21	22,5	25	26	28	30	33
k	min.	16,65	18,28	20,58	22,08	24,58	25,58	27,58	29,58	32,5
k	max.	17,35	19,12	21,42	22,92	25,42	26,42	28,42	30,42	33,5
k´	min.	11,7	12,8	14,4	15,5	17,2	17,9	19,3	20,9	22,8
r	min.	1	1	1	1	1	1,2	1,2	1,6	1,6
s	tiêu chuẩn = max.	41	46	50	55	60	65	70	75	80
s	min.	40	45	49	53,8	58,8	63,1	68,1	73,1	78,1

Bảng chiều dài và khối lượng – M8x1 đến M24x2

l tiêu chuẩn	Product grade A min.	Product grade A max.	Product grade B min.	Product grade B max.	M8x1 min.	M8x1 max.	M10x1 min.	M10x1 max.	M12x1,5 min.	M12x1,5 max.	Khối lượng (kg/1000 pcs)
8	7,71	8,29	–	–	8,6	16,7	–	–	–	–	–
10	9,71	10,29	–	–	9,3	17,8	25,5	38,8	–	–	–
12	11,65	12,35	–	–	9,9	18,9	27	40,9	55,1	–	–
(14)	13,65	14,35	–	–	10,6	19,9	28,5	43	57,9	–	–
16	15,65	16,35	–	–	11,3	21	30	45,1	60,7	–	–
(18)	17,65	18,35	–	–	11,9	22,1	31,5	47,2	63,4	86,6	115
20	19,58	20,42	–	–	12,6	23,2	33	49,3	66,2	90	119
(22)	21,58	22,42	–	–	13,2	24,2	34,5	51,3	69	93,4	124
25	24,58	25,42	–	–	14,2	25,8	36,7	54,4	73,2	98,6	131
(28)	27,58	28,42	–	–	15,2	27,4	39	57,6	77,3	104	137
30	29,58	30,42	–	–	15,9	28,5	40,5	59,7	80,1	107	141
35	34,5	35,5	–	–	17,6	31,2	44,2	64,9	87,1	116	152
40	39,5	40,5	–	–	19,2	33,9	48	70,2	94	124	163
45	44,5	45,5	–	–	20,9	35,6	51,7	75,4	101	133	174
50	49,5	50,5	–	–	22,6	39,3	55,5	80,6	106	141	186
55	54,4	55,6	–	–	24,2	42	59,2	85,8	115	150	197
60	59,4	60,6	–	–	25,9	44,7	63	91,1	122	159	208
65	64,4	65,6	–	–	27,6	47,4	66,7	96,3	129	167	219
70	69,4	70,6	–	–	29,2	50	70,5	102	136	176	230
(75)	74,4	75,6	–	–	30,9	52,7	74,2	107	143	184	241
80	79,4	80,6	–	–	32,5	55,4	78	112	150	193	253
(85)	84,3	85,7	83,25	88,75	34,2	58,1	81,7	117	157	202	264
90	89,3	90,7	88,25	91,75	35,9	60,8	85,2	122	164	210	275
(95)	94,3	95,7	93,25	93,75	37,5	63,5	89,2	128	171	219	286
100	99,3	100,7	98,25	101,75	39,2	65,2	92,9	133	177	227	297
110	109,3	110,7	108,25	111,75	42,5	71,6	100	143	191	244	319
120	119,3	120,7	118,25	121,75	45,9	77	108	154	205	261	342
130	129,2	130,8	128	132	–	82,4	115	164	219	279	364
140	139,2	140,8	138	142	–	87,7	123	175	233	296	386
150	149,2	150,8	148	152	–	93,1	130	185	247	313	409
160	159,2	160,8	158	162	–	–	138	169	260	330	431
(170)	169,2	170,8	168	172	–	–	145	206	274	347	453
180	179,2	180,8	178	182	–	–	153	217	288	365	475
(190)	189,08	190,92	187,7	192,3	–	–	–	227	302	382	498
200	199,08	200,92	197,7	202,3	–	–	–	238	316	399	520

Bảng khối lượng – M27x2 đến M52x3

l	M27x2	M30x2	M33x2	M36x3	M39x3	M42x3	M45x3	M48x3	M52x3
20	273	–	–	–	–	–	–	–	–
(22)	281	–	–	–	–	–	–	–	–
25	293	–	–	–	–	–	–	–	–
(28)	305	–	–	–	–	–	–	–	–
30	313	417	–	–	–	–	–	–	–
35	333	442	569	705	898	–	–	–	–
40	354	468	600	741	940	1131	1377	–	–
45	374	493	631	776	983	1180	1434	1721	–
50	394	519	662	812	1025	1230	1491	1786	2190
55	415	544	693	848	1067	1279	1548	1852	2267
60	435	569	724	884	1109	1329	1605	1917	2344
65	455	595	755	919	1158	1378	1663	1982	2422
70	476	620	786	955	1194	1428	1720	2048	2499
(75)	496	645	817	991	1236	1477	1777	2113	2576
80	517	671	848	1027	1279	1526	1834	2178	2653
(85)	537	969	879	1062	1321	1576	1891	2244	2730
90	557	722	910	1098	1363	1625	1948	2309	2807
(95)	578	747	941	1134	1406	1675	2005	2374	2885
100	598	772	972	1169	1446	1724	2062	2440	2962
110	639	823	1034	1240	1533	1823	2176	2571	3116
120	679	874	1096	1312	1617	1922	2290	2701	3271
130	720	924	1158	1383	1702	2021	2405	2832	3425
140	761	975	1220	1455	1786	2119	2519	2963	3579
150	802	1026	1282	1526	1871	2218	2633	3093	3734
160	842	1077	1344	1598	1956	2317	2747	3224	3888
(170)	883	1127	1405	1669	2040	2416	2861	3355	4043
180	924	1178	1467	1741	2125	2515	2976	3485	4197
(190)	964	1229	1529	1812	2209	2614	3090	3616	4351
200	1005	1280	1591	1883	2294	2712	3204	3747	4506
