Giới thiệu EN 14399-9 Long đen chỉ thị lực siết cho bộ bu lông cường độ cao
EN 14399-9 quy định hệ thống chỉ thị lực siết trực tiếp (DTI) dùng trong bộ bu lông kết cấu cường độ cao siết dự ứng lực, bao gồm long đen chỉ thị tải và các chi tiết chỉ thị phù hợp. Long đen DTI có các phần nhô được thiết kế để biến dạng khi chịu lực nén; mức độ biến dạng hoặc khe hở còn lại giúp kiểm tra lực siết của mối ghép. Tiêu chuẩn hỗ trợ xác minh quá trình siết bu lông trong các liên kết kết cấu thép, nơi lực dự ứng lực cần được kiểm soát.
Bảng tra EN 14399-9 Long đen chỉ thị lực siết cho bộ bu lông cường độ cao

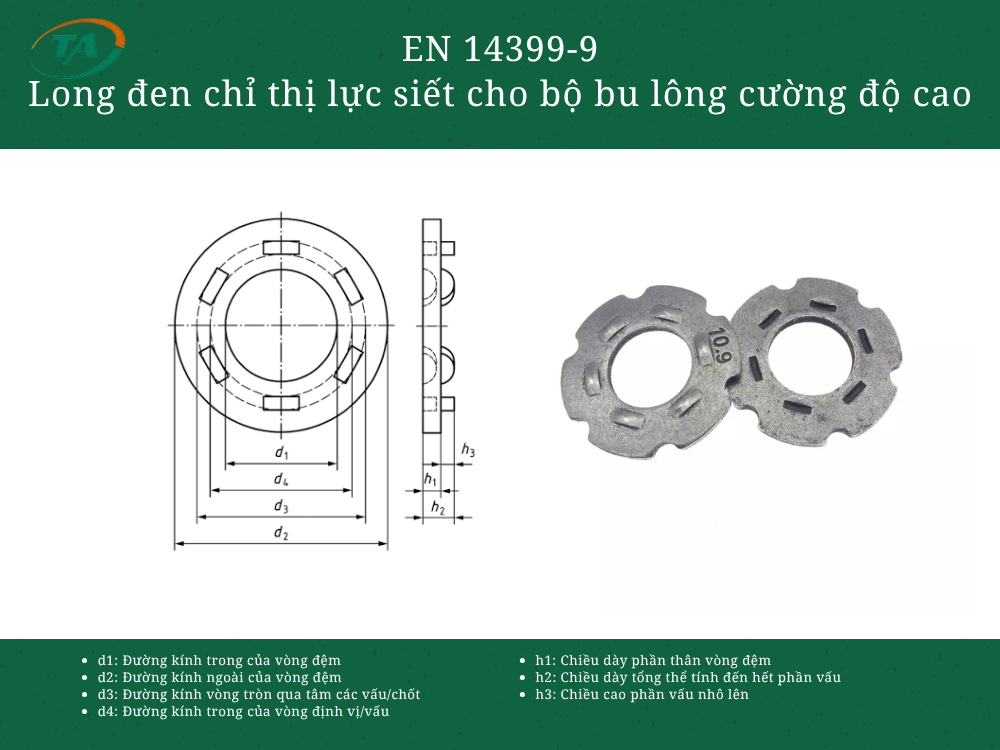

| Cỡ ren | d1 tối thiểu | d2 tối đa | d3 tối đa | d4 tối thiểu | h1 tối thiểu | h2 tối đa | h3 tối thiểu |
|---|---|---|---|---|---|---|---|
| M12 | 12.75 | 32.5 | 20 | 13.85 | 2.5 | 5.5 | 0.8 |
| M16 | 16.75 | 36.8 | 25 | 17.85 | 3 | 6 | 0.8 |
| M20 | 20.95 | 46 | 29 | 22.05 | 3.5 | 6.5 | 0.8 |
| M22 | 23.05 | 50 | 33 | 24.15 | 4 | 7 | 0.8 |
| M24 | 25.15 | 55.2 | 38 | 26.25 | 4 | 7 | 0.8 |
| M27 | 28.3 | 62.1 | 43 | 29.4 | 4 | 7 | 0.8 |
| M30 | 31.45 | 69 | 46.5 | 32.55 | 4 | 7 | 0.8 |
| M36 | 37.75 | 83 | 56 | 38.85 | 4 | 7.5 | 0.8 |
