Giới thiệu EN 1661 Đai ốc lục giác liền long đen

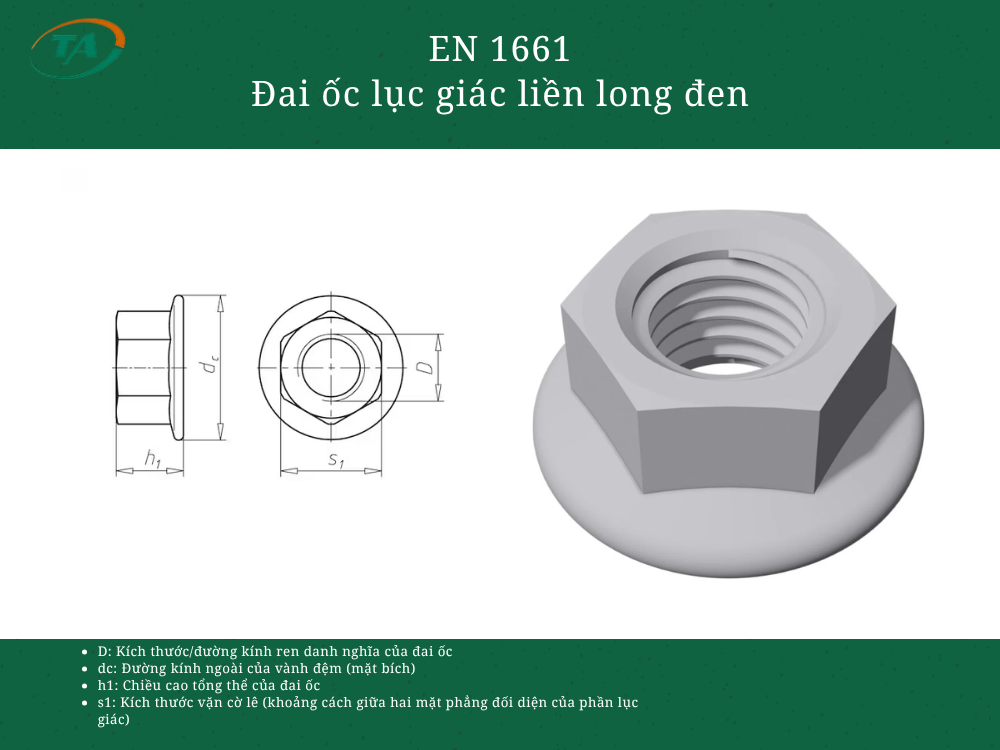

EN 1661 quy định đai ốc lục giác có mặt bích liền (đai ốc liền long đen), với phần mặt bích mở rộng ở đáy giúp tăng diện tích tiếp xúc và phân bố lực kẹp lên bề mặt chi tiết ghép. Thiết kế này giúp giảm áp lực tập trung, hạn chế làm xước hoặc biến dạng bề mặt và có thể loại bỏ nhu cầu sử dụng long đen rời trong một số mối ghép. Tiêu chuẩn quy định các yêu cầu về kích thước, dung sai và đặc tính kỹ thuật của đai ốc.
Bảng tra EN 1661 Đai ốc lục giác liền long đen
Bảng tra kích thước đai ốc
| Cỡ ren | Bước ren P | Chiều cao m nhỏ nhất đến lớn nhất | Đường kính bích dc tối đa | Chiều dày mép c tối thiểu | Bề rộng s danh nghĩa | Bề rộng giữa hai đỉnh e tối thiểu |
|---|---|---|---|---|---|---|
| M5 | 0.8 | 4.7 đến 5 | 11.8 | 1.0 | 8 | 8.79 |
| M6 | 1 | 5.7 đến 6 | 14.2 | 1.1 | 10 | 11.05 |
| M8 | 1.25 | 7.64 đến 8 | 17.9 | 1.2 | 13 | 14.38 |
| M10 | 1.5 | 9.64 đến 10 | 21.8 | 1.5 | 16 | 17.77 |
| M12 | 1.75 | 11.57 đến 12 | 26 | 1.8 | 18 | 20.03 |
| M14 | 2 | 13.3 đến 14 | 29.9 | 2.1 | 21 | 23.36 |
| M16 | 2 | 15.3 đến 16 | 34.5 | 2.4 | 24 | 26.75 |
| M20 | 2.5 | 18.7 đến 20 | 42.8 | 3.0 | 30 | 32.95 |
