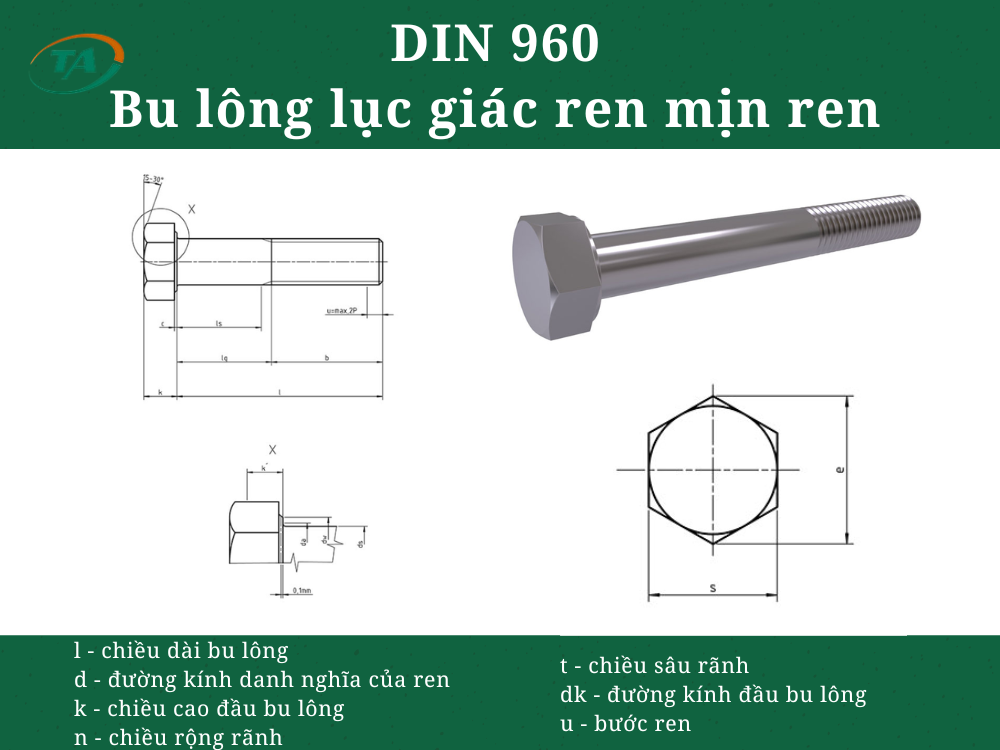

Giới thiệu DIN 960 Bu lông lục giác ren mịn ren lửng

DIN 960 là tiêu chuẩn quy định bu lông lục giác ren mịn, ren lửng, có đầu lục giác, phần thân trơn và phần ren mịn với bước ren nhỏ hơn loại ren tiêu chuẩn. Loại bu lông này thường được sử dụng trong cơ khí, máy móc và các mối ghép yêu cầu khả năng điều chỉnh chính xác, độ bền liên kết và khả năng chịu rung tốt.

Bảng kích thước theo DIN 960

Đơn vị: mm

Kích thước ren M8x1 đến M24x2

Thông số	Điều kiện	M8x1	M10x1	M12x1,5	(M14x1,5)	M16x1,5	(M18x2)	M20x1,5	(M22x2)	M24x2
	Ren thay thế	–	M10x1,25	M12x1,25	–	(M18x1,5)	M20x2	(M22x1,5)	M24x1,5	–
b	l < 125 mm	22	26	30	34	38	42	46	50	54
b	125 mm < l < 200 mm	28	32	36	40	44	48	52	56	60
b	l > 200 mm	41	45	49	53	57	61	65	69	73
c	min.	0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2
c	max.	0,6	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,8
da	max.	9,2	11,2	13,7	15,7	17,7	20,2	22,4	24,4	26,4
ds	max.	8	10	12	14	16	18	20	22	24
ds	min. – Product grade A	7,78	9,78	11,73	13,73	15,73	17,73	19,67	21,67	23,67
ds	min. – Product grade B	7,64	9,64	11,57	13,57	15,57	17,57	19,48	21,48	23,48
dw	min. – Product grade A	11,6	15,6	17,4	20,5	22,5	25,3	28,2	30	33,6
dw	min. – Product grade B	11,4	15,4	17,2	20,1	22	24,8	27,7	29,5	33,2
e	min. – Product grade A	14,38	18,9	21,1	24,49	26,75	30,14	33,53	35,72	39,98
e	min. – Product grade B	14,2	18,72	20,88	23,91	26,17	29,56	32,95	35,03	39,55
k	tiêu chuẩn	5,3	6,4	7,5	8,8	10	11,5	12,5	14	15
k	min. – Product grade A	5,15	6,22	7,32	8,62	9,82	11,28	12,28	13,78	14,78
k	max. – Product grade A	5,45	6,58	7,68	8,96	10,18	11,72	12,72	14,22	15,22
k	min. – Product grade B	5,06	6,11	7,21	8,51	9,81	11,15	12,15	13,65	14,65
k	max. – Product grade B	5,54	6,69	7,79	9,09	10,29	11,85	12,85	14,35	15,35
k´	min.	3,54	4,28	5,05	5,96	6,8	7,8	8,5	9,6	10,3
r	min.	0,4	0,4	0,6	0,6	0,6	0,6	0,8	0,8	0,8
s	tiêu chuẩn = max.	13	17	19	22	24	27	30	32	36
s	min. – Product grade A	12,73	16,73	18,67	21,67	23,67	26,67	29,67	31,61	35,38
s	min. – Product grade B	12,57	16,57	18,48	21,16	23,16	26,16	29,16	31	35

Kích thước ren M27x2 đến M52x3

Thông số	Điều kiện	(M27x2)	M30x2	(M33x2)	M36x3	(M39x3)	M42x3	(M45x3)	M48x3	(M52x3)
b	l < 125 mm	60	66	72	78	84	90	96	102	–
b	125 mm < l < 200 mm	66	72	78	84	90	96	102	106	116
b	l > 200 mm	79	85	91	97	103	109	115	121	129
c	min.	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3	0,3
c	max.	0,8	0,8	0,8	0,8	1	1	1	1	1
da	max.	30,4	33,4	36,4	39,4	42,4	45,6	48,6	52,6	56,6
ds	max.	27	30	33	36	39	42	45	48	52
ds	min.	26,48	29,48	32,38	35,38	38,38	41,38	44,38	47,38	51,26
dw	min.	38	42,7	46,6	51,1	55,9	59,9	64,7	69,4	74,2
e	min.	45,2	50,85	55,37	60,79	66,44	71,3	76,95	82,6	88,25
k	tiêu chuẩn	17	18,7	21	22,5	25	26	28	30	33
k	min.	16,65	18,28	20,58	22,08	24,58	25,58	27,58	29,58	32,5
k	max.	17,35	19,12	21,42	22,92	25,42	26,42	28,42	30,42	33,5
k´	min.	11,7	12,8	14,4	15,5	17,2	17,9	19,3	20,9	22,8
r	min.	1	1	1	1	1	1,2	1,2	1,6	1,6
s	tiêu chuẩn = max.	41	46	50	55	60	65	70	75	80
s	min.	40	45	49	53,8	58,8	63,1	68,1	73,1	78,1

Bảng chiều dài và dung sai – M8x1 đến M24x2

l danh nghĩa	Product grade A min.	Product grade A max.	Product grade B min.	Product grade B max.	M8x1 ls	M8x1 lg	M10x1 ls	M10x1 lg	M12x1,5 ls	M12x1,5 lg
35	34,5	35,5	–	–	8	13	–	–	–	–
40	39,5	40,5	–	–	13	18	7,75	14	–	–
45	44,5	45,5	–	–	18	23	12,75	19	7,5	15
50	49,5	50,5	–	–	23	28	17,75	24	12,5	20
55	54,4	55,6	–	–	28	33	22,75	29	17,5	25
60	59,4	60,6	–	–	33	38	27,75	34	22,5	30
65	64,4	65,6	–	–	38	43	32,75	39	27,5	35
70	69,4	70,6	–	–	43	48	37,75	44	32,5	40
(75)	74,4	75,6	–	–	48	53	42,75	49	37,5	45
80	79,4	80,6	–	–	53	58	47,75	54	42,5	50
(85)	84,3	85,7	83,25	88,75	58	63	52,75	59	47,5	55
90	89,3	90,7	88,25	91,75	63	68	57,75	64	52,5	60
(95)	94,3	95,7	93,25	93,75	68	73	62,75	69	57,5	65
100	99,3	100,7	98,25	101,75	73	79	67,75	74	62,5	70
110	109,3	110,7	108,25	111,75	–	–	77,75	84	72,5	80
120	119,3	120,7	118,25	121,75	–	–	87,75	94	82,5	90
130	129,2	130,8	128	132	–	–	91,75	98	86,5	94
140	139,2	140,8	138	142	–	–	101,75	108	96,5	104
150	149,2	150,8	148	152	–	–	111,75	118	106,5	114
160	159,2	160,8	158	162	–	–	–	–	116,5	124
(170)	169,2	170,8	168	172	–	–	–	–	126,5	134
180	179,2	180,8	178	182	–	–	–	–	136,5	144
(190)	189,08	190,92	187,7	192,3	–	–	–	–	–	–
200	199,08	200,92	197,7	202,3	–	–	–	–	–	–

Bảng chiều dài ren – M27x2 đến M52x3

l danh nghĩa	(M27x2) ls	(M27x2) lg	M30x2 ls	M30x2 lg	(M33x2) ls	(M33x2) lg	M36x3 ls	M36x3 lg	(M39x3) ls	(M39x3) lg
90	89,3	90,7	20	30	14	24	–	–	–	–
(95)	94,3	95,7	25	35	19	29	–	–	–	–
100	99,3	100,7	30	40	24	34	18	28	–	–
110	109,3	110,7	40	50	34	44	28	38	17	32
120	119,3	120,7	50	60	44	54	38	48	27	42
130	129,2	130,8	54	64	48	58	42	52	31	46
140	139,2	140,8	64	74	58	68	52	62	41	56
150	149,2	150,8	74	84	68	78	62	72	51	66
160	159,2	160,8	84	94	78	88	72	82	61	76
(170)	169,2	170,8	94	104	88	98	82	92	71	86
180	179,2	180,8	104	114	98	108	92	102	81	96
(190)	189,08	190,92	114	124	108	118	102	112	91	106
200	199,08	200,92	124	134	118	128	112	122	101	116
220	217,7	222,3	–	–	125	135	119	129	108	123
240	237,7	242,3	–	–	145	155	139	149	128	143
260	257,4	262,6	–	–	165	175	159	169	148	163
280	277,4	282,6	–	–	–	–	179	189	168	183
300	297,4	302,6	–	–	–	–	199	209	188	203
