Giới thiệu EN 1667 Bu lông lục giác liền long đen ren mịn ren lửng
EN 1667 quy định bu lông đầu lục giác có mặt bích liền, sử dụng ren mịn và thân ren lửng, với các yêu cầu về hình dạng, kích thước và dung sai. Phần mặt bích giúp tăng diện tích tiếp xúc và phân bố lực kẹp; ren mịn có bước ren nhỏ, còn đoạn thân trơn hỗ trợ định vị và truyền tải lực trong mối ghép. Loại bu lông này phù hợp với các cụm lắp ráp cơ khí và thiết bị công nghiệp có yêu cầu kích thước, lực siết theo thiết kế.

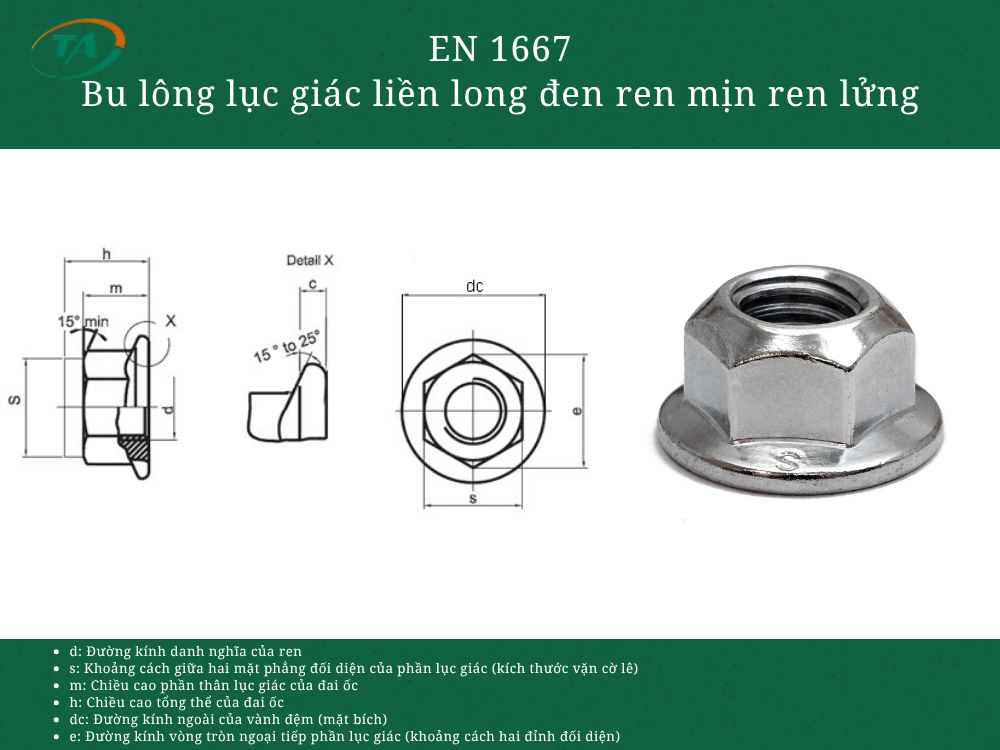

Bảng tra EN 1667 Bu lông lục giác liền long đen ren mịn ren lửng
| Cỡ ren | Bước ren mịn | Chiều cao m nhỏ nhất | Chiều cao tổng h nhỏ nhất đến lớn nhất | Mép vát c tối thiểu | Đường kính bích dc tối đa | Bề rộng s danh nghĩa | Bề rộng e tối thiểu |
|---|---|---|---|---|---|---|---|
| M8 | 1 | 7.6 | 8.74 đến 9.4 | 1.2 | 17.9 | 13 | 14.38 |
| M10 | 1 hoặc 1.25 | 9.6 | 10.34 đến 11.4 | 1.5 | 21.8 | 16 | 17.77 |
| M12 | 1.25 hoặc 1.5 | 11.6 | 12.57 đến 13.8 | 1.8 | 26 | 18 | 20.03 |
| M14 | 1.5 | 13.3 | 14.8 đến 15.9 | 2.1 | 29.9 | 21 | 23.36 |
| M16 | 1.5 | 15.3 | 17.2 đến 18.3 | 2.4 | 34.5 | 24 | 26.75 |
| M20 | 1.5 | 18.7 | 20.3 đến 22.4 | 3.0 | 42.8 | 30 | 32.95 |
