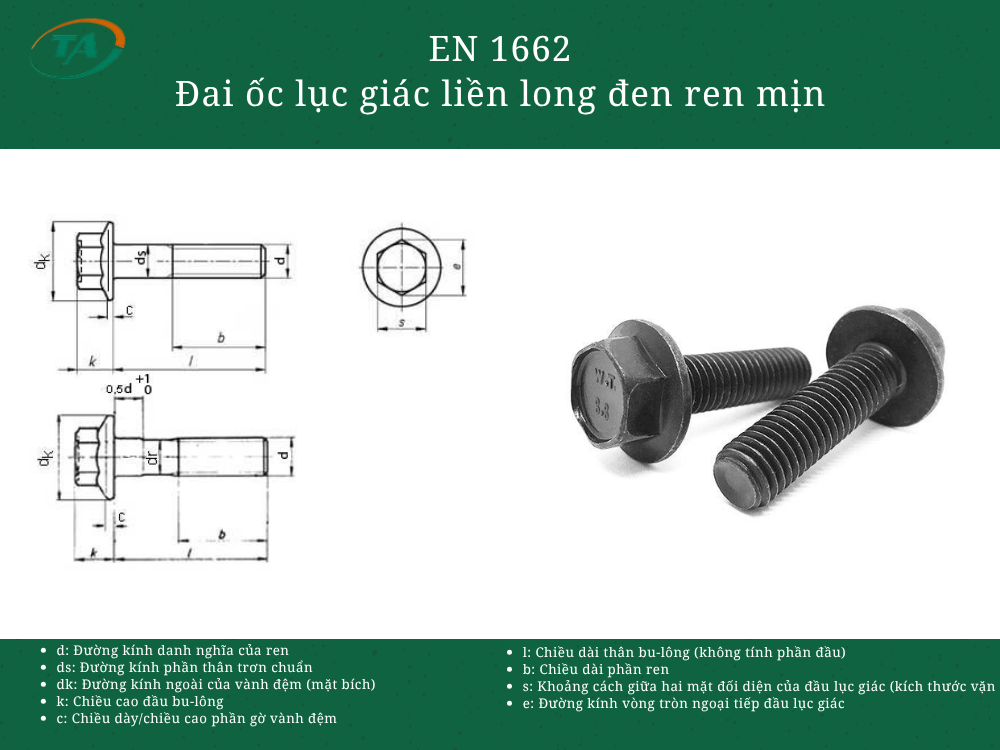

Giới thiệu EN 1662 Đai ốc lục giác liền long đen ren mịn
EN 1662 quy định đai ốc lục giác có mặt bích liền, sử dụng ren mịn, với các yêu cầu về hình dạng, kích thước và dung sai. Phần mặt bích giúp tăng diện tích tiếp xúc, phân bố lực kẹp lên bề mặt chi tiết ghép; ren mịn có bước ren nhỏ hơn ren thô cùng đường kính, phù hợp với các mối ghép cần điều chỉnh lực siết chính xác. Loại đai ốc này được sử dụng trong các cụm lắp ráp cơ khí và thiết bị công nghiệp có yêu cầu kỹ thuật phù hợp.
Bảng tra EN 1662 Đai ốc lục giác liền long đen ren mịn
| Cỡ ren | Bước ren P | Chiều dài ren b khi chiều dài bu lông không quá 125 | Chiều dài ren b khi chiều dài lớn hơn 125 đến 200 | Chiều dài ren b khi chiều dài lớn hơn 200 | Đường kính đầu dk tối đa | Chiều cao đầu k tối đa | Đường kính thân ds nhỏ nhất | Mép vát c tối thiểu | Bề rộng s danh nghĩa | Bề rộng e tối thiểu |
|---|---|---|---|---|---|---|---|---|---|---|
| M5 | 0.8 | 16 | Không quy định | Không quy định | 11.4 | 5.6 | 4.82 | 1.0 | 7 | 7.59 |
| M6 | 1 | 18 | Không quy định | Không quy định | 13.6 | 6.9 | 5.82 | 1.1 | 8 | 8.71 |
| M8 | 1.25 | 22 | 28 | Không quy định | 17 | 8.5 | 7.78 | 1.2 | 10 | 10.95 |
| M10 | 1.5 | 26 | 32 | Không quy định | 20.8 | 9.7 | 9.78 | 1.5 | 13 | 14.26 |
| M12 | 1.75 | 30 | 36 | Không quy định | 24.7 | 12.1 | 11.73 | 1.8 | 16 | 17.62 |
| M14 | 2 | 34 | 40 | Không quy định | 28.6 | 12.9 | 13.73 | 2.1 | 18 | 19.86 |
| M16 | 2 | 38 | 44 | 57 | 32.8 | 15.2 | 15.73 | 2.4 | 21 | 23.15 |
