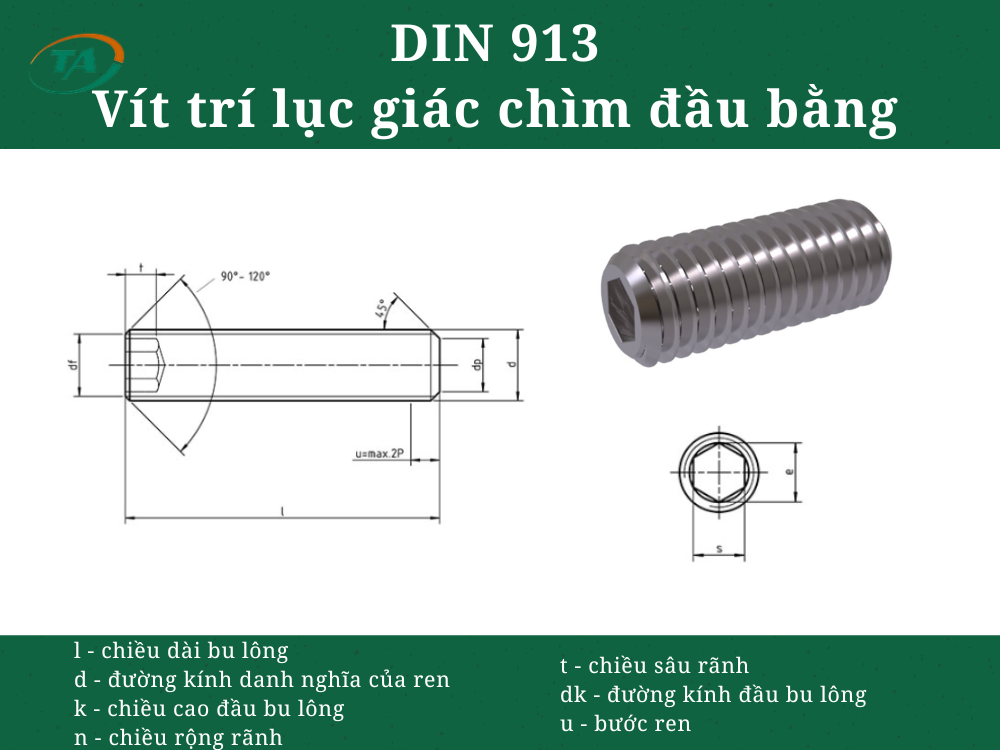

Giới thiệu về DIN 913 – Vít trí lục giác chìm đầu bằng
DIN 913 là tiêu chuẩn quy định vít trí lục giác chìm đầu bằng, có đầu vít phẳng và hốc lục giác chìm để siết bằng khóa lục giác. Loại vít này thường được sử dụng để cố định, định vị các chi tiết cơ khí như bánh răng, trục, vòng đai hoặc các bộ phận máy, đặc biệt khi cần bề mặt đầu vít không nhô cao.
Bảng tra cứu DIN 913 – Vít trí lục giác chìm đầu bằng
1. Kích thước DIN 913 – M1,4 đến M12
Đơn vị: mm
| Thông số | M1,4 | M1,6 | (M1,8) | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,3 | 0,35 | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 |
| dp max. | 0,7 | 0,8 | 0,9 | 1 | 1,5 | 2 | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 |
| dp min. | 0,45 | 0,55 | 0,65 | 0,75 | 1,25 | 1,75 | 2,25 | 3,2 | 3,7 | 5,2 | 6,64 | 8,14 |
| e min. | 0,803 | 0,803 | 0,803 | 1,003 | 1,427 | 1,73 | 2,3 | 2,87 | 3,44 | 4,58 | 5,72 | 6,86 |
| s danh nghĩa | 0,7 | 0,7 | 0,7 | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 |
| s min. | 0,711 | 0,711 | 0,711 | 0,889 | 1,27 | 1,52 | 2,02 | 2,52 | 3,02 | 4,02 | 5,02 | 6,02 |
| s max. | 0,724 | 0,724 | 0,724 | 0,902 | 1,295 | 1,545 | 2,045 | 2,56 | 3,08 | 4,095 | 5,095 | 6,095 |
| t min. – vít ngắn | 0,6 | 0,7 | 0,8 | 0,8 | 1,2 | 1,2 | 1,5 | 2 | 2 | 3 | 4 | 4,8 |
| t min. – vít dài | 1,4 | 1,5 | 1,6 | 1,7 | 2 | 2 | 2,5 | 3 | 3,5 | 5 | 6 | 8 |
2. Kích thước DIN 913 – (M14) đến M24
Đơn vị: mm
| Thông số | (M14) | M16 | (M18) | M20 | (M22) | M24 |
|---|---|---|---|---|---|---|
| P | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 |
| dp max. | 10 | 12 | 13 | 15 | 17 | 18 |
| dp min. | 9,64 | 11,57 | 12,57 | 14,57 | 16,57 | 17,57 |
| e min. | 6,86 | 9,15 | 11,43 | 11,43 | 13,72 | 13,72 |
| s danh nghĩa | 6 | 8 | 10 | 10 | 12 | 12 |
| s min. | 6,02 | 8,025 | 10,025 | 10,025 | 12,032 | 12,032 |
| s max. | 6,095 | 8,115 | 10,115 | 10,115 | 12,142 | 12,142 |
| t min. – vít ngắn | 5,6 | 6,4 | 7,2 | 8 | 9 | 10 |
| t min. – vít dài | 9 | 10 | 11 | 12 | 13,5 | 15 |
df: xấp xỉ giới hạn dưới của đường kính chân ren (lower limit of minor thread diameter).
3. Chiều dài và trọng lượng – M1,4 đến M12
Trọng lượng thép, mật độ 7,85 kg/dm³; đơn vị kg/1000 chiếc.
| L danh nghĩa | L min. | L max. | M1,4 | M1,6 | (M1,8) | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 1,8 | 2,2 | ||||||||||||
| 2,5 | 2,3 | 2,7 | 0,018 | 0,023 | 0,03 | |||||||||
| 3 | 2,8 | 3,2 | 0,022 | 0,029 | 0,036 | 0,044 | 0,075 | 0,1 | ||||||
| (3,5) | 3,26 | 3,74 | ||||||||||||
| 4 | 3,76 | 4,24 | 0,029 | 0,037 | 0,048 | 0,059 | 0,1 | 0,14 | 0,22 | |||||
| 5 | 4,76 | 5,24 | 0,036 | 0,046 | 0,06 | 0,074 | 0,125 | 0,18 | 0,3 | 0,44 | ||||
| 6 | 5,76 | 6,24 | 0,043 | 0,056 | 0,072 | 0,089 | 0,15 | 0,22 | 0,38 | 0,56 | 0,76 | |||
| 8 | 7,71 | 8,29 | 0,119 | 0,199 | 0,31 | 0,53 | 0,8 | 1,11 | 1,89 | |||||
| 10 | 9,71 | 10,29 | 0,148 | 0,249 | 0,4 | 0,68 | 1,04 | 1,46 | 2,52 | 3,78 | ||||
| 12 | 11,65 | 12,35 | 0,49 | 0,83 | 1,28 | 1,81 | 3,15 | 4,78 | ||||||
| (14) | 13,65 | 14,35 | ||||||||||||
| 16 | 15,65 | 16,35 | 0,67 | 1,13 | 1,76 | 2,51 | 4,41 | 6,78 | 9,6 | |||||
| (18) | 17,65 | 18,35 | ||||||||||||
| 20 | 19,58 | 20,42 | 0,85 | 1,43 | 2,24 | 3,21 | 5,67 | 8,76 | 12,4 | |||||
| 25 | 24,58 | 25,42 | 2,84 | 4,09 | 7,26 | 11,2 | 16 | |||||||
| (28) | 27,58 | 28,42 | ||||||||||||
| 30 | 29,58 | 30,42 | 4,97 | 8,85 | 13,7 | 19,6 | ||||||||
| 35 | 34,5 | 35,5 | 5,85 | 10,4 | 16,2 | 23,2 | ||||||||
| 40 | 39,5 | 40,5 | 12 | 18,7 | 26,8 | |||||||||
| 45 | 44,5 | 45,5 | ||||||||||||
| 50 | 49,5 | 50,5 | ||||||||||||
| 55 | 54,4 | 55,6 | ||||||||||||
| 60 | 59,4 | 60,6 |
4. Chiều dài và trọng lượng – (M14) đến M24
| L danh nghĩa | L min. | L max. | (M14) | M16 | (M18) | M20 | (M22) | M24 |
|---|---|---|---|---|---|---|---|---|
| 2 | 1,8 | 2,2 | ||||||
| 2,5 | 2,3 | 2,7 | ||||||
| 3 | 2,8 | 3,2 | ||||||
| (3,5) | 3,26 | 3,74 | ||||||
| 4 | 3,76 | 4,24 | ||||||
| 5 | 4,76 | 5,24 | ||||||
| 6 | 5,76 | 6,24 | ||||||
| 8 | 7,71 | 8,29 | ||||||
| 10 | 9,71 | 10,29 | ||||||
| 12 | 11,65 | 12,35 | ||||||
| (14) | 13,65 | 14,35 | ||||||
| 16 | 15,65 | 16,35 | ||||||
| (18) | 17,65 | 18,35 | ||||||
| 20 | 19,58 | 20,42 | 21,5 | 32,3 | ||||
| 25 | 24,58 | 25,42 | 28 | 42,6 | 57 | |||
| (28) | 27,58 | 28,42 | ||||||
| 30 | 29,58 | 30,42 | 34,6 | 52,9 | 72 | |||
| 35 | 34,5 | 35,5 | 41,1 | 63,2 | 87 | |||
| 40 | 39,5 | 40,5 | 47,7 | 73,5 | 102 | |||
| 45 | 44,5 | 45,5 | 83,8 | 117 | ||||
| 50 | 49,5 | 50,5 | 94,1 | 132 | ||||
| 55 | 54,4 | 55,6 | 147 | |||||
| 60 | 59,4 | 60,6 | 162 |
