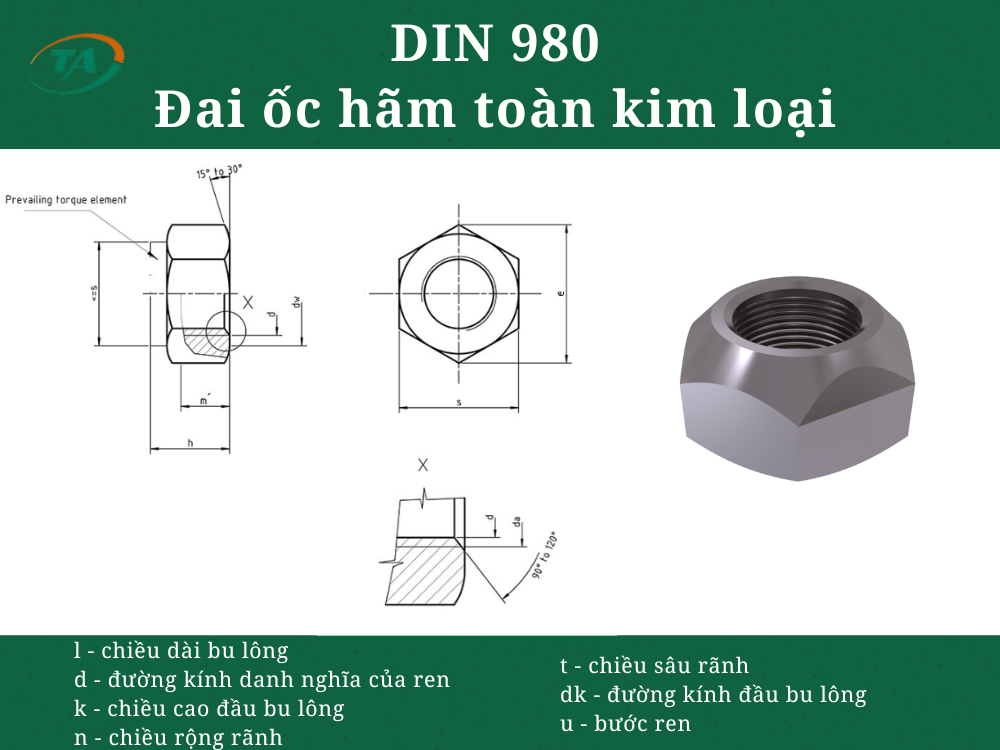

Giới thiệu DIN 980 Đai ốc hãm toàn kim loại
DIN 980 là tiêu chuẩn quy định đai ốc hãm toàn kim loại, sử dụng biến dạng hoặc kết cấu đặc biệt của đai ốc để tạo lực cản trên ren, giúp hạn chế tình trạng tự nới lỏng khi mối ghép chịu rung động. Loại đai ốc này thường được sử dụng trong cơ khí, máy móc, ô tô và các kết cấu có yêu cầu cao về độ ổn định của mối ghép.
Bảng theo DIN 980
Kích thước: mm
| Thông số | Điều kiện | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ren thay thế | – | – | – | – | M8x1 | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x2 | M20x2 | M22x2 | M24x2 | M27x2 | M30x2 | M33x2 | M36x3 | M39x3 | ||
| Ren thay thế | – | – | – | – | – | M10x1,25 | M12x1,25 | – | – | M18x1,5 | M20x1,5 | M22x1,5 | – | – | – | – | – | – | – | |
| P | 0,5 | 0,7 | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | |
| da | min. | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
| max. | 3,45 | 4,6 | 5,75 | 6,75 | 7,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,5 | 21,6 | 23,7 | 25,9 | 29,1 | 324 | 35,6 | 38,9 | 42,1 | |
| dv | min. | 4,6 | 5,9 | 6,9 | 8,9 | 9,6 | 11,6 | 15,6 | 17,4 | 20,5 | 22,5 | 24,9 | 27,7 | 29,5 | 33,2 | 38 | 42,7 | 46,6 | 51,1 | 55,9 |
| e | min. | 6,01 | 7,66 | 8,79 | 11,05 | 12,12 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 29,56 | 32,95 | 350,3 | 39,55 | 45,2 | 50,85 | 55,37 | 60,79 | 66,44 |
| h | max. | 3,7 | 4,2 | 5,1 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
| min. | 3,4 | 3,9 | 4,8 | 5,7 | 6,5 | 7,5 | 9 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 31 | 34 | 37 | |
| m | min. | 1,65 | 2,2 | 2,75 | 3,3 | 3,85 | 4,4 | 5,5 | 6,6 | 7,7 | 8,8 | 9,9 | 11 | 12,2 | 13,2 | 14,8 | 16,5 | 18,2 | 19,8 | 21,5 |
| s | max. | 5,5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 |
| min. | 5,32 | 6,78 | 7,78 | 9,78 | 10,73 | 12,73 | 16,73 | 18,67 | 21,67 | 23,67 | 26,16 | 29,16 | 31 | 35 | 40 | 45 | 49 | 53,8 | 58,8 |
