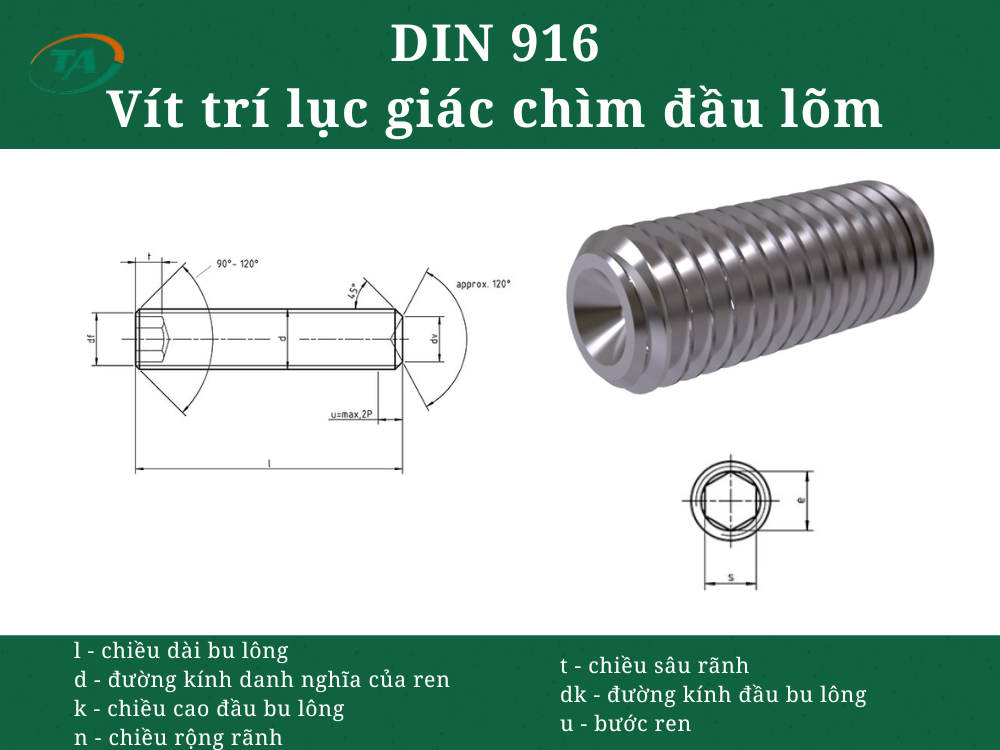

Giới thiệu về DIN 916 – Vít trí lục giác chìm đầu lõm
DIN 916 là tiêu chuẩn quy định vít trí lục giác chìm đầu lõm, có phần đầu lõm dạng chỏm cầu và hốc lục giác chìm để siết bằng khóa lục giác. Loại vít này thường được sử dụng để cố định, định vị các chi tiết cơ khí trên trục hoặc trong cụm máy, phù hợp với những vị trí cần đầu vít gọn và hạn chế gây cản trở cho các bộ phận xung quanh.
Bảng tra cứu DIN 916 – Vít trí lục giác chìm đầu lõm
Kích thước DIN 916
Đơn vị: mm
| Thông số | M1,4 | M1,6 | (M1,8) | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,3 | 0,35 | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 |
| dv max. | 0,7 | 0,8 | 0,9 | 1 | 1,2 | 1,4 | 2 | 2,5 | 3 | 5 | 6 | 8 | 9 | 10 | 12 | 14 | 16 | 16 |
| dv min. | 0,45 | 0,55 | 0,65 | 0,75 | 0,95 | 1,15 | 1,75 | 2,25 | 2,75 | 4,7 | 5,7 | 7,64 | 8,64 | 9,64 | 11,57 | 13,57 | 15,57 | 15,57 |
| df | approx. | Lower limit of minor thread diameter | ||||||||||||||||
| e min. | 0,803 | 0,803 | 0,803 | 1,003 | 1,427 | 1,73 | 2,3 | 2,87 | 3,44 | 4,58 | 5,72 | 6,86 | 6,86 | 9,15 | 11,43 | 11,43 | 13,72 | 13,72 |
| s nominal | 0,7 | 0,7 | 0,7 | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 10 | 12 | 12 |
| s min. | 0,711 | 0,711 | 0,711 | 0,889 | 1,27 | 1,52 | 2,02 | 2,52 | 3,02 | 4,02 | 5,02 | 6,02 | 6,02 | 8,025 | 10,025 | 10,025 | 12,032 | 12,032 |
| s max. | 0,724 | 0,724 | 0,724 | 0,902 | 1,295 | 1,545 | 2,045 | 2,56 | 3,08 | 4,095 | 5,095 | 6,095 | 6,095 | 8,115 | 10,115 | 10,115 | 12,142 | 12,142 |
| t min. | 0,6 | 0,7 | 0,8 | 0,8 | 1,2 | 1,2 | 1,5 | 2 | 2 | 3 | 4 | 4,5 | 5,6 | 6,4 | 7,2 | 8 | 9 | 10 |
| l min. | 1,4 | 1,5 | 1,6 | 1,7 | 2 | 2 | 2,5 | 3 | 3,5 | 5 | 6 | 8 | 9 | 10 | 11 | 12 | 13,5 | 15 |
Khối lượng DIN 916
Khối lượng: kg/1000 chiếc, với khối lượng riêng 7,85 kg/dm³
| Chiều dài l (mm) | Min. (mm) | Max. (mm) | M1,4 | M1,6 | (M1,8) | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 1,8 | 2,2 | ||||||||||||||||||
| 2,5 | 2,3 | 2,7 | 0,018 | 0,029 | 0,03 | |||||||||||||||
| 3 | 2,8 | 3,2 | 0,022 | 0,028 | 0,036 | 0,044 | 0,075 | |||||||||||||
| (3,5) | 3,26 | 3,74 | ||||||||||||||||||
| 4 | 3,76 | 4,24 | 0,029 | 0,037 | 0,048 | 0,059 | 0,1 | 0,14 | ||||||||||||
| 5 | 4,76 | 5,24 | 0,036 | 0,046 | 0,06 | 0,074 | 0,125 | 0,18 | 0,255 | 0,42 | ||||||||||
| 6 | 5,76 | 6,24 | 0,043 | 0,056 | 0,072 | 0,089 | 0,15 | 0,22 | 0,38 | 0,54 | 0,74 | |||||||||
| 8 | 7,71 | 8,29 | 0,119 | 0,199 | 0,31 | 0,53 | 0,78 | 1,09 | 1,88 | |||||||||||
| 10 | 9,71 | 10,29 | 0,148 | 0,249 | 0,4 | 0,68 | 1,02 | 1,44 | 2,51 | |||||||||||
| 12 | 11,65 | 12,35 | 0,49 | 0,83 | 1,26 | 1,79 | 3,14 | 4,73 | ||||||||||||
| (14) | 13,65 | 14,35 | ||||||||||||||||||
| 16 | 15,65 | 16,35 | 0,67 | 1,13 | 1,74 | 2,49 | 4,4 | 6,73 | 9,5 | |||||||||||
| (18) | 17,65 | 18,35 | ||||||||||||||||||
| 20 | 19,58 | 20,42 | 0,85 | 1,43 | 1,22 | 3,19 | 5,65 | 8,71 | 12,3 | 20,9 | ||||||||||
| (22) | 21,58 | 22,42 | ||||||||||||||||||
| 25 | 24,58 | 25,42 | 2,82 | 4,07 | 7,25 | 11,2 | 15,9 | 27,4 | 41,4 | |||||||||||
| (28) | 27,58 | 28,42 | ||||||||||||||||||
| 30 | 29,58 | 30,42 | 4,95 | 8,84 | 13,7 | 19,5 | 34 | 51,7 | 70,3 | |||||||||||
| 35 | 34,5 | 35,5 | 5,83 | 10,4 | 16,2 | 23,1 | 40,5 | 62 | 85,3 | |||||||||||
| 40 | 39,5 | 40,5 | 12 | 18,7 | 26,7 | 47,1 | 72,3 | 100 | ||||||||||||
| 45 | 44,5 | 45,5 | 82,6 | 115 | ||||||||||||||||
| 50 | 49,5 | 50,5 | 92,9 | 130 | ||||||||||||||||
| 55 | 54,4 | 55,6 | 145 | |||||||||||||||||
| 60 | 59,4 | 60,6 | 160 |
