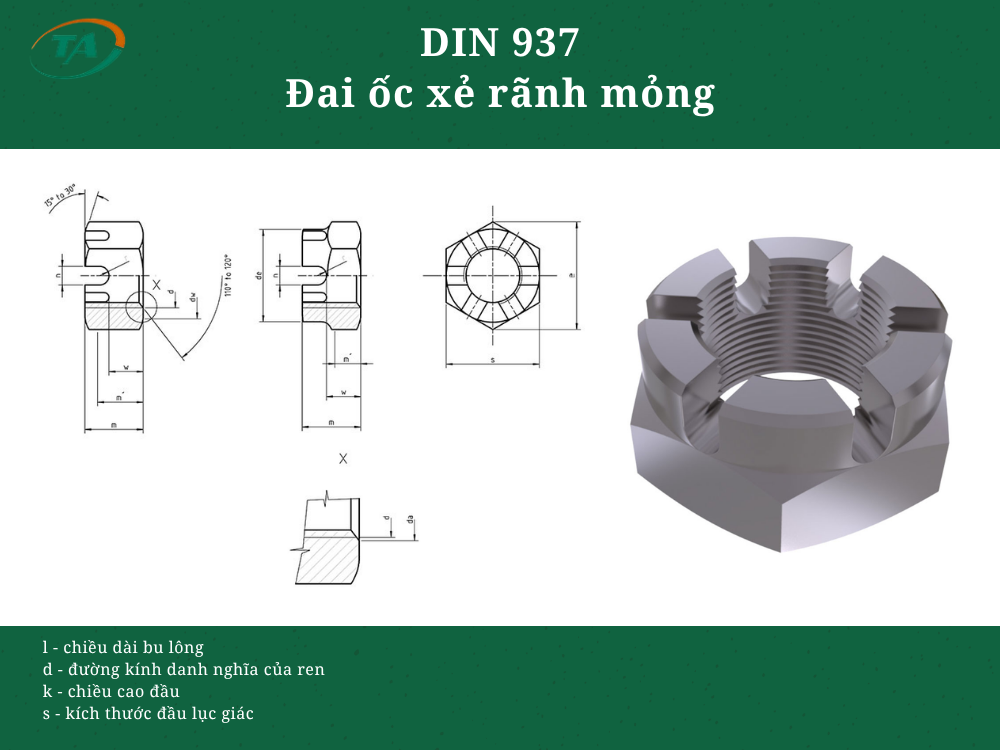

Giới thiệu DIN 937 Đai ốc xẻ rãnh mỏng
DIN 937 là tiêu chuẩn quy định đai ốc xẻ rãnh mỏng, có chiều cao thấp và các rãnh trên đầu đai ốc để kết hợp với chốt chẻ, giúp cố định đai ốc và hạn chế xoay trong quá trình sử dụng. Loại đai ốc này thường được dùng trong cơ khí, chế tạo máy và các mối ghép cần tiết kiệm không gian.
DIN 937 – Đai ốc xẻ rãnh
Đơn vị: mm
| Thông số | M6 | (M7) | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) |
|---|---|---|---|---|---|---|---|---|---|---|
| Ren phụ 1 | – | M8x1 | M10x1,25 | M12x1,25 | (M14x1,5) | M16x1,5 | (M18x1,5) | M20x1,5 | (M22x1,5) | – |
| Ren phụ 2 | – | – | M10x1 | M12x1,5 | – | – | (M18x2) | M20x2 | (M22x2) | – |
| P | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 |
| da tối thiểu | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
| da tối đa | 6,75 | 7,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,5 | 21,6 | 23,8 |
| de tối đa | – | – | – | – | 17 | 19 | 22 | 25 | 28 | 30 |
| de tối thiểu | – | – | – | – | 16,57 | 18,48 | 21,48 | 24,3 | 27,3 | 29,3 |
| dw tối thiểu | 8,8 | 9,5 | 11,3 | 15,3 | 17,2 | 20,2 | 22,2 | 24,8 | 27,7 | 29,5 |
| e tối thiểu | 11,05 | 12,12 | 14,38 | 18,9 | 20,1 | 24,49 | 26,75 | 29,56 | 32,95 | 35,03 |
| m tiêu chuẩn = tối đa | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 13 | 15 |
| m tối thiểu | 5,7 | 6,64 | 7,64 | 8,64 | 9,64 | 10,57 | 11,57 | 12,3 | 12,3 | 14,3 |
| m´ tối thiểu | 2,8 | 3,2 | 3,8 | 4,6 | 5,3 | 5,9 | 5,9 | 6,7 | 6,7 | 9,1 |
| N tối thiểu | 2 | 2 | 2,5 | 2,8 | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 | 5,5 |
| N tối đa | 2,25 | 2,25 | 2,75 | 3,05 | 3,8 | 3,8 | 4,8 | 4,8 | 4,8 | 5,8 |
| S tiêu chuẩn = tối đa | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 |
| S tối thiểu | 9,78 | 10,73 | 12,73 | 16,73 | 18,67 | 21,67 | 23,67 | 26,16 | 29,16 | 31 |
| w tối thiểu | 3,2 | 3,7 | 4,2 | 4,7 | 5,7 | 6,64 | 6,64 | 7,64 | 7,64 | 8,64 |
| w tối đa | 3,5 | 4 | 4,5 | 5 | 6 | 7 | 7 | 8 | 8 | 9 |
| Chốt chẻ theo DIN 94 | 1,6×14 | 1,6×14 | 2×16 | 2,5×20 | 3,2×22 | 3,2×25 | 4×28 | 4×32 | 4×36 | 5×36 |
DIN 937 – Kích thước lớn
Đơn vị: mm
| Thông số | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) |
|---|---|---|---|---|---|---|---|---|---|---|
| Ren phụ | M24x2 | (M27x2) | M30x2 | (M33x2) | M36x3 | (M39x3) | M42x3 | (M45x3) | M48x3 | (M52x3) |
| P | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 | 5 |
| da tối thiểu | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 |
| da tối đa | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,1 | 45,4 | 48,6 | 51,8 | 56,2 |
| de tối đa | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 62 | 65 | 70 |
| de tối thiểu | 33 | 37 | 41 | 45 | 49 | 53,8 | 56,8 | 60,8 | 63,8 | 68,8 |
| dw tối thiểu | 33,2 | 38 | 42,7 | 46,6 | 51,1 | 55,9 | 60,6 | 64,7 | 69,4 | 74,2 |
| e tối thiểu | 39,55 | 45,2 | 50,85 | 55,37 | 60,79 | 66,44 | 72,02 | 76,95 | 82,6 | 88,25 |
| m tiêu chuẩn = tối đa | 15 | 17 | 18 | 20 | 20 | 22 | 23 | 25 | 25 | 27 |
| m tối thiểu | 14,3 | 16,3 | 17,3 | 19,16 | 19,16 | 21,16 | 22,16 | 24,16 | 26,16 | – |
| m´ tối thiểu | 9,1 | 8,7 | 8,7 | 10,3 | 10,37 | 11,9 | 11,9 | 13,5 | 13,5 | 15 |
| N tối thiểu | 5,5 | 5,5 | 7 | 7 | 7 | 7 | 9 | 9 | 9 | 9 |
| N tối đa | 5,8 | 5,8 | 7,36 | 7,36 | 7,36 | 7,36 | 9,36 | 9,36 | 9,36 | – |
| S tiêu chuẩn = tối đa | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| S tối thiểu | 35 | 40 | 45 | 49 | 53,8 | 58,8 | 63,8 | 68,1 | 73,1 | 78,1 |
| w tối thiểu | 8,64 | 10,57 | 10,57 | 12,57 | 12,57 | 12,57 | 13,57 | 15,57 | 15,57 | 17,57 |
| w tối đa | 9 | 11 | 11 | 13 | 13 | 13 | 14 | 16 | 16 | 18 |
| Chốt chẻ theo DIN 94 | 5×40 | 5×45 | 6,3×50 | 6,3×56 | 6,3×63 | 6,3×71 | 8×71 | 8×80 | 8×80 | 8×90 |
