Giới thiệu JIS B 1194 Bu lông đầu hàn / stud welding
JIS B 1194 quy định các yêu cầu đối với bu lông đầu hàn (weld studs), là chi tiết có một đầu được hàn trực tiếp lên bề mặt kim loại bằng phương pháp hàn đinh chuyên dụng. Loại bu lông này thường dùng để tạo điểm liên kết trên tấm thép, dầm thép hoặc các cấu kiện kim loại mà không cần khoan lỗ xuyên qua vật liệu. Khi tra cứu và áp dụng thực tế, cần xác minh đúng phạm vi và phiên bản tiêu chuẩn để lựa chọn hình dạng, kích thước và yêu cầu kỹ thuật phù hợp.

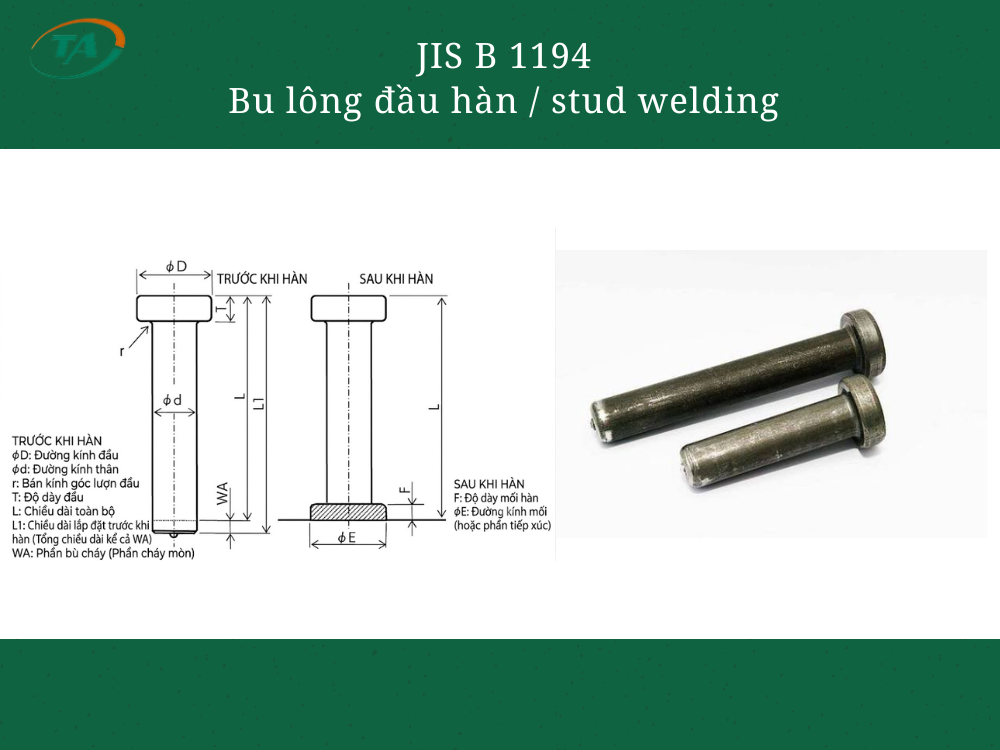

Bảng tra JIS B 1194 Bu lông đầu hàn / stud welding
| Đường kính thân d | Đường kính đầu D | Chiều dày đầu T | Bán kính lượn r | Lượng kim loại nóng chảy tham khảo WA |
|---|---|---|---|---|
| 13 | 25 | 8 | 1.5 | 4 |
| 16 | 29 | 8 | 2.5 | 4 |
| 19 | 32 | 10 | 2.5 | 5 |
| 22 | 35 | 10 | 3.0 | 5 |
| 25 | 41 | 12 | 3.0 | 7 |
