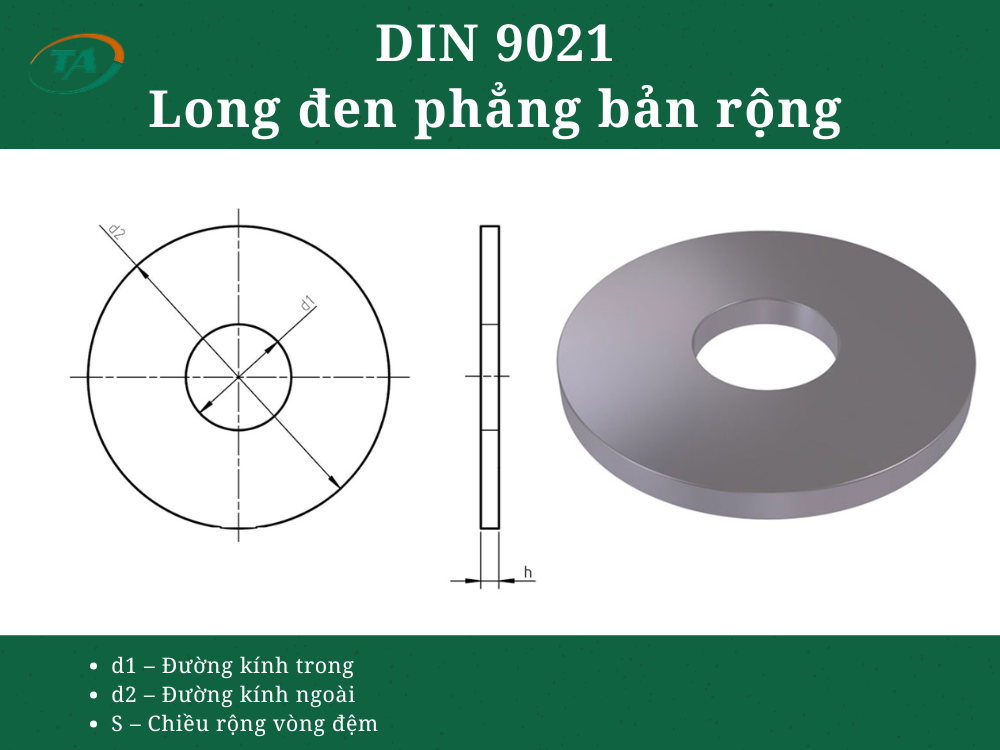

Giới thiệu về DIN 9021 – Long đen phẳng bản rộng
DIN 9021 là tiêu chuẩn quy định long đen phẳng bản rộng, có đường kính ngoài lớn hơn so với long đen phẳng thông thường, giúp phân bố lực siết trên diện tích rộng hơn và hạn chế áp lực tập trung lên bề mặt vật liệu. Loại long đen này thường được sử dụng trong cơ khí, xây dựng và các liên kết với vật liệu mỏng hoặc bề mặt dễ biến dạng.
Bảng kích thước vòng đệm theo tiêu chuẩn DIN 9021
Đơn vị kích thước: mm
| Cỡ tiêu chuẩn | Dùng cho ren | d1 min. | d1 tiêu chuẩn | d1 max. | d2 tiêu chuẩn | d2 min. | d2 max. | h tiêu chuẩn | Khối lượng kg/1000 chiếc |
|---|---|---|---|---|---|---|---|---|---|
| 2,7 | M2,5 | 2,7 | 2,84 | 8 | 7,64 | 0,8 | 0,9 | 0,7 | 0,28 |
| 3,2 | M3 | 3,2 | 3,38 | 9 | 8,64 | 0,8 | 0,9 | 0,7 | 0,349 |
| 3,7 | M3,5 | 3,7 | 3,88 | 11 | 10,57 | 0,8 | 0,9 | 0,7 | 0,529 |
| 4,3 | M4 | 4,3 | 4,48 | 12 | 11,57 | 1,0 | 1,1 | 0,9 | 0,774 |
| 5,3 | M5 | 5,3 | 5,48 | 15 | 14,57 | 1,2 | 1,4 | 1,0 | 1,46 |
| 6,4 | M6 | 6,4 | 6,62 | 18 | 17,57 | 1,6 | 1,8 | 1,4 | 2,79 |
| 7,4 | M7 | 7,4 | 7,62 | 22 | 21,48 | 2,0 | 2,2 | 1,8 | 5,29 |
| 8,4 | M8 | 8,4 | 8,62 | 24 | 23,48 | 2,0 | 2,2 | 1,8 | 6,23 |
| 10,5 | M10 | 10,5 | 10,77 | 30 | 29,48 | 2,5 | 2,7 | 2,3 | 12,2 |
| 13 | M12 | 13 | 13,27 | 37 | 36,38 | 3,0 | 3,3 | 2,7 | 22,2 |
| 15 | M14 | 15 | 15,27 | 44 | 43,38 | 3,0 | 3,3 | 2,7 | 31,6 |
| 17 | M16 | 17 | 17,27 | 50 | 49,38 | 3,0 | 3,3 | 2,7 | 40,9 |
| 20 | M18 | 20 | 20,52 | 56 | 54,1 | 4,0 | 4,6 | 3,4 | 67,4 |
| 22 | M20 | 22 | 22,52 | 60 | 58,1 | 4,0 | 4,6 | 3,4 | 76,8 |
| 26 | M24 | 26 | 26,84 | 72 | 70,1 | 5,0 | 6,0 | 4,0 | 139 |
| 33 | M30 | 33 | 34 | 92 | 89,8 | 6,0 | 7,0 | 5,0 | 273 |
| 39 | M36 | 39 | 40 | 110 | 107,8 | 8,0 | 9,2 | 6,8 | 522 |
