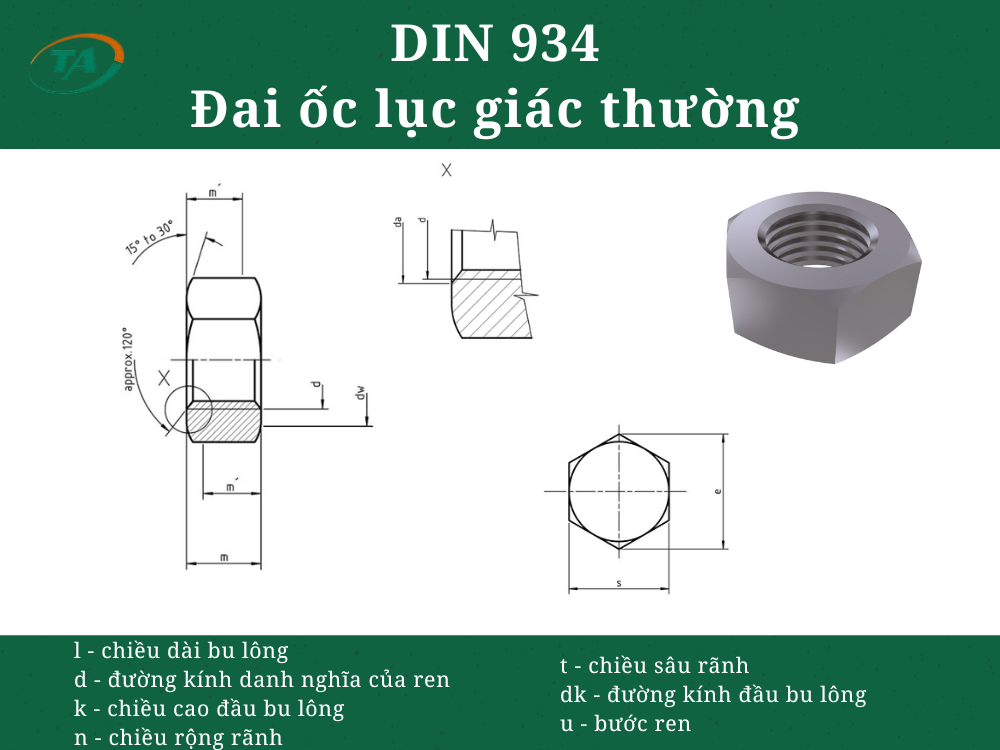

Giới thiệu DIN 934 – Đai ốc lục giác thường
DIN 934 là tiêu chuẩn quy định đai ốc lục giác thường, có dạng lục giác ngoài với ren trong để kết hợp cùng bu lông hoặc vít có ren tương ứng. Loại đai ốc này được sử dụng phổ biến trong cơ khí, máy móc, kết cấu thép và các mối ghép dân dụng, giúp tạo liên kết chắc chắn và thuận tiện cho việc tháo lắp.
Bảng kích thước theo EN ISO 4032 (DIN 934)
Đơn vị: mm
Ren ưu tiên – M1,6 đến M12
| Thông số | Điều kiện | M1,6 | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | — | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 |
| c | max. | 0,20 | 0,20 | 0,30 | 0,40 | 0,40 | 0,50 | 0,50 | 0,60 | 0,60 | 0,60 |
| c | min. | 0,10 | 0,10 | 0,10 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,20 |
| da | max. | 1,84 | 2,30 | 2,90 | 3,45 | 4,60 | 5,75 | 6,75 | 8,75 | 10,80 | 13,00 |
| da | min. | 1,60 | 2,00 | 2,50 | 3,00 | 4,00 | 5,00 | 6,00 | 8,00 | 10,00 | 12,00 |
| dw | min. | 2,40 | 3,10 | 4,10 | 4,60 | 5,90 | 6,90 | 8,90 | 11,60 | 14,60 | 16,60 |
| e | min. | 3,41 | 4,32 | 5,45 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 |
| m | max. | 1,30 | 1,60 | 2,00 | 2,40 | 3,20 | 4,70 | 5,20 | 6,80 | 8,40 | 10,80 |
| m | min. | 1,05 | 1,35 | 1,75 | 2,15 | 2,90 | 4,40 | 4,90 | 6,44 | 8,04 | 10,37 |
| mw | min. | 0,80 | 1,10 | 1,40 | 1,70 | 2,30 | 3,50 | 3,90 | 5,20 | 6,40 | 8,30 |
| s | nominal = max. | 3,20 | 4,00 | 5,00 | 5,50 | 7,00 | 8,00 | 10,00 | 13,00 | 16,00 | 18,00 |
| s | min. | 3,02 | 3,82 | 4,82 | 5,32 | 6,78 | 7,78 | 9,78 | 12,73 | 15,73 | 17,73 |
Ren ưu tiên – M16 đến M64
| Thông số | Điều kiện | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | — | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 |
| c | max. | 0,80 | 0,80 | 0,80 | 0,80 | 0,80 | 1,00 | 1,00 | 1,00 | 1,00 |
| c | min. | 0,20 | 0,20 | 0,20 | 0,20 | 0,30 | 0,30 | 0,30 | 0,30 | 0,30 |
| da | max. | 17,30 | 21,60 | 25,90 | 32,40 | 38,90 | 45,40 | 51,80 | 60,50 | 69,10 |
| da | min. | 16,00 | 20,00 | 24,00 | 30,00 | 36,00 | 42,00 | 48,00 | 56,00 | 64,00 |
| dw | min. | 22,50 | 27,70 | 33,30 | 42,80 | 51,10 | 60,00 | 69,50 | 78,70 | 88,20 |
| e | min. | 26,75 | 32,95 | 39,55 | 50,85 | 60,79 | 71,30 | 82,60 | 93,56 | 104,86 |
| m | max. | 14,80 | 18,00 | 21,50 | 25,60 | 31,00 | 34,00 | 38,00 | 45,00 | 51,00 |
| m | min. | 14,10 | 16,90 | 20,20 | 24,30 | 29,40 | 32,40 | 36,40 | 43,40 | 49,10 |
| mw | min. | 11,30 | 13,50 | 16,20 | 19,40 | 23,50 | 25,90 | 29,10 | 34,70 | 39,30 |
| s | nominal = max. | 24,00 | 30,00 | 36,00 | 46,00 | 55,00 | 65,00 | 75,00 | 85,00 | 95,00 |
| s | min. | 23,67 | 29,16 | 35,00 | 45,00 | 53,80 | 63,10 | 73,10 | 82,80 | 92,80 |
Ren không ưu tiên – M3,5 đến M60
| Thông số | Điều kiện | M3,5 | M14 | M18 | M22 | M27 | M33 | M39 | M45 | M52 | M60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | — | 0,6 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 |
| c | max. | 0,40 | 0,60 | 0,80 | 0,80 | 0,80 | 0,80 | 1,00 | 1,00 | 1,00 | 1,00 |
| c | min. | 0,15 | 0,15 | 0,20 | 0,20 | 0,20 | 0,30 | 0,30 | 0,30 | 0,30 | 0,30 |
| da | max. | 4,00 | 15,10 | 19,50 | 23,70 | 29,10 | 35,60 | 42,10 | 48,60 | 56,20 | 64,80 |
| da | min. | 3,50 | 14,00 | 18,00 | 22,00 | 27,00 | 33,00 | 39,00 | 45,00 | 52,00 | 60,00 |
| dw | min. | 5,00 | 19,60 | 24,90 | 31,40 | 38,00 | 46,60 | 55,90 | 64,70 | 74,20 | 83,40 |
| e | min. | 6,58 | 23,36 | 29,56 | 37,29 | 45,20 | 55,37 | 66,44 | 76,95 | 88,25 | 99,21 |
| m | max. | 2,80 | 12,80 | 15,80 | 19,40 | 23,80 | 28,70 | 33,40 | 36,00 | 42,00 | 48,00 |
| m | min. | 2,55 | 12,10 | 15,10 | 18,10 | 22,50 | 27,40 | 31,80 | 34,40 | 40,40 | 46,40 |
| mw | min. | 2,00 | 9,70 | 12,10 | 14,50 | 18,00 | 21,90 | 25,40 | 27,50 | 32,30 | 37,10 |
| s | nominal = max. | 6,00 | 21,00 | 27,00 | 34,00 | 41,00 | 50,00 | 60,00 | 70,00 | 80,00 | 90,00 |
| s | min. | 5,82 | 20,67 | 26,16 | 33,00 | 40,00 | 49,00 | 58,80 | 68,10 | 78,10 | 87,80 |
