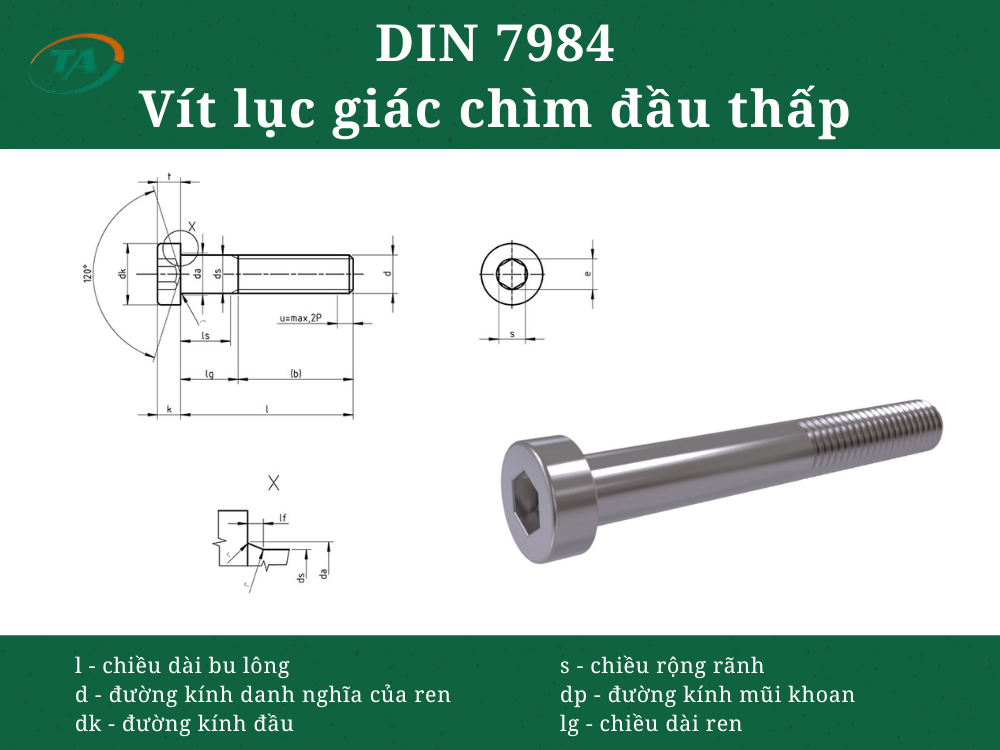

Giới thiệu về DIN 7984 – Vít lục giác chìm đầu thấp
DIN 7984 là tiêu chuẩn quy định vít lục giác chìm đầu thấp, có phần đầu thấp và rãnh lục giác chìm để sử dụng với khóa lục giác. Thiết kế này giúp tiết kiệm không gian và tạo bề mặt gọn sau khi lắp đặt, thường được sử dụng trong cơ khí, máy móc, thiết bị và các kết cấu có không gian lắp đặt hạn chế.
Bảng tra tiêu chuẩn DIN 7982 – Vít tự ren đầu chìm chữ thập
Đơn vị kích thước: mm
| Thông số | Điều kiện | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | — | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 | 2,5 | 2,5 | 3,0 |
| b | l ≤ 125 mm | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
| b | 125 < l ≤ 200 mm | — | — | — | — | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 |
| b | l > 200 mm | — | — | — | — | — | — | — | 57 | 61 | 65 | 69 | 73 | — |
| dk | tiêu chuẩn = max. | 5,5 | 7,0 | 8,5 | 10,0 | 13,0 | 16,0 | 18,0 | 21,0 | 24,0 | 27,0 | 30,0 | 33,0 | 36,0 |
| dk | min. | 5,32 | 6,78 | 8,28 | 9,78 | 12,73 | 15,73 | 17,73 | 20,67 | 23,67 | 26,67 | 29,67 | 32,61 | 35,61 |
| da | max. | 3,6 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | 13,7 | 15,7 | 17,7 | 20,2 | 22,4 | 24,4 | 26,4 |
| ds | tiêu chuẩn = max. | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 | 22,0 | 24,0 |
| ds | min. | 2,86 | 3,82 | 4,82 | 5,82 | 7,7 | 9,78 | 11,73 | 13,73 | 15,73 | 17,73 | 19,67 | 21,67 | 23,67 |
| dw | min. | 4,84 | 6,2 | 7,7 | 9,2 | 12,03 | 15,03 | 17,03 | 19,83 | 22,83 | 25,83 | 28,83 | 31,61 | 34,61 |
| e | min. | 2,3 | 2,87 | 3,44 | 4,58 | 5,72 | 8,01 | 9,15 | 11,43 | 13,72 | 13,72 | 16,0 | 16,0 | 19,44 |
| f | max. | 0,51 | 0,6 | 0,6 | 0,68 | 1,02 | 1,02 | 1,87 | 1,87 | 1,87 | 1,87 | 2,04 | 2,04 | 2,04 |
| k | tiêu chuẩn = max. | 2,0 | 2,8 | 3,5 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 10,0 | 11,0 | 12,0 | 13,0 |
| k | min. | 1,86 | 2,66 | 3,32 | 3,82 | 4,82 | 5,82 | 6,78 | 7,78 | 8,78 | 9,78 | 10,73 | 11,73 | 12,73 |
| r | min. | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 |
| s | tiêu chuẩn | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 7,0 | 8,0 | 10,0 | 12,0 | 12,0 | 14,0 | 14,0 | 17,0 |
| s | min. | 2,02 | 2,52 | 3,02 | 4,02 | 5,02 | 7,025 | 8,025 | 10,025 | 12,032 | 12,032 | 14,032 | 14,032 | 17,05 |
| s | max. | 2,1 | 2,6 | 3,1 | 4,12 | 5,14 | 7,175 | 8,175 | 10,175 | 12,212 | 12,212 | 14,212 | 14,212 | 17,23 |
| t | tiêu chuẩn | 1,5 | 2,3 | 2,7 | 3,0 | 3,8 | 4,5 | 5,0 | 5,3 | 5,5 | 6,5 | 7,5 | 8,0 | 8,0 |
| t | min. | 1,38 | 2,18 | 2,58 | 2,88 | 3,62 | 4,35 | 4,85 | 5,15 | 5,35 | 6,32 | 7,32 | 7,82 | 7,82 |
| t | max. | 1,62 | 2,42 | 2,82 | 3,12 | 3,95 | 4,65 | 5,15 | 5,45 | 5,65 | 6,68 | 7,68 | 8,18 | 8,18 |
| v | max. | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,6 | 1,8 | 2,0 | 2,2 | 2,4 |
Chiều dài vít và chiều dài phần thân theo tiêu chuẩn DIN 7984
Shank lengths ls and lg = Chiều dài phần thân ls và lg
| Chiều dài tiêu chuẩn l | Chiều dài thực min. | Chiều dài thực max. | M3: ls min. | M3: lg max. | M4: ls min. | M4: lg max. | M5: ls min. | M5: lg max. | M6: ls min. | M6: lg max. | M8: ls min. | M8: lg max. | M10: ls min. | M10: lg max. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 4,76 | 5,24 | — | 1,5 | — | — | — | — | — | — | — | — | — | — |
| 6 | 5,76 | 6,24 | — | 1,5 | — | 2,1 | — | — | — | — | — | — | — | — |
| 8 | 7,71 | 8,29 | — | 1,5 | — | 2,1 | — | 2,4 | — | — | — | — | — | — |
| 10 | 9,71 | 10,29 | — | 1,5 | — | 2,1 | — | 2,4 | — | 3,0 | — | — | — | — |
| 12 | 11,65 | 12,35 | — | 1,5 | — | 2,1 | — | 2,4 | — | 3,0 | — | 3,75 | — | — |
| (14) | 13,65 | 14,35 | — | 1,5 | — | 2,1 | — | 2,4 | — | 3,0 | — | 3,75 | — | — |
| 16 | 15,65 | 16,35 | — | 1,5 | — | 2,1 | — | 2,4 | — | 3,0 | — | 3,75 | — | 4,5 |
| (18) | 17,65 | 18,35 | — | 1,5 | — | 2,1 | — | 2,4 | — | 3,0 | — | 3,75 | — | 4,5 |
| 20 | 19,58 | 20,42 | 5,5 | 8,0 | — | 2,1 | — | 2,4 | — | 3,0 | — | 3,75 | — | 4,5 |
| 25 | 24,58 | 25,42 | — | — | 7,5 | 11,0 | — | 2,4 | — | 3,0 | — | 3,75 | — | 4,5 |
| 30 | 29,58 | 30,42 | — | — | — | — | 10,0 | 14,0 | 7,0 | 12,0 | — | 3,75 | — | 4,5 |
| 35 | 34,5 | 35,5 | — | — | — | — | — | — | 12,0 | 17,0 | 6,75 | 13,0 | — | 4,5 |
| 40 | 39,5 | 40,5 | — | — | — | — | — | — | 17,0 | 22,0 | 11,75 | 18,0 | 6,5 | 14,0 |
| 45 | 44,5 | 45,5 | — | — | — | — | — | — | — | — | 16,75 | 23,0 | 11,5 | 19,0 |
| 50 | 49,5 | 50,5 | — | — | — | — | — | — | — | — | 21,75 | 28,0 | 16,5 | 24,0 |
| (55) | 54,4 | 55,6 | — | — | — | — | — | — | — | — | 26,75 | 33,0 | 21,5 | 29,0 |
| 60 | 59,4 | 60,6 | — | — | — | — | — | — | — | — | 31,75 | 38,0 | 26,5 | 34,0 |
| 70 | 69,4 | 70,6 | — | — | — | — | — | — | — | — | — | — | 36,5 | 44,0 |
Chiều dài vít và chiều dài phần thân – M12 đến M24
| Chiều dài tiêu chuẩn l | Chiều dài thực min. | Chiều dài thực max. | M12: ls min. | M12: lg max. | (M14): ls min. | (M14): lg max. | M16: ls min. | M16: lg max. | (M18): ls min. | (M18): lg max. | M20: ls min. | M20: lg max. | (M22): ls min. | (M22): lg max. | M24: ls min. | M24: lg max. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 19,58 | 20,42 | — | 5,25 | — | — | — | — | — | — | — | — | — | — | — | |
| 25 | 24,58 | 25,42 | — | 5,25 | — | — | — | — | — | — | — | — | — | — | — | |
| 30 | 29,58 | 30,42 | — | 5,25 | — | 6,0 | — | 6,0 | — | — | — | — | — | — | — | |
| 35 | 34,5 | 35,5 | — | 5,25 | — | 6,0 | — | 6,0 | — | — | — | — | — | — | — | |
| 40 | 39,5 | 40,5 | — | 5,25 | — | 6,0 | — | 6,0 | — | 7,5 | — | 7,5 | — | — | — | |
| 45 | 44,5 | 45,5 | — | 5,25 | — | 6,0 | — | 6,0 | — | 7,5 | — | 7,5 | — | — | — | |
| 50 | 49,5 | 50,5 | 11,25 | 20,0 | — | 6,0 | — | 6,0 | — | 7,5 | — | 7,5 | — | 7,5 | — | 9,0 |
| (55) | 54,4 | 55,6 | 16,25 | 25,0 | 11,0 | 21,0 | — | 6,0 | — | 7,5 | — | 7,5 | — | 7,5 | — | 9,0 |
| 60 | 59,4 | 60,6 | 21,25 | 30,0 | 16,0 | 26,0 | 12,0 | 22,0 | — | 7,5 | — | 7,5 | — | 7,5 | — | 9,0 |
| 70 | 69,4 | 70,6 | 31,25 | 40,0 | 26,0 | 36,0 | 22,0 | 32,0 | 15,5 | 28,0 | 11,5 | 24,0 | — | 7,5 | — | 9,0 |
| 80 | 79,4 | 80,6 | 41,25 | 50,0 | 36,0 | 46,0 | 32,0 | 42,0 | 25,5 | 38,0 | 21,5 | 34,0 | 17,5 | 30,0 | — | 9,0 |
| 90 | 89,3 | 90,7 | — | — | — | — | — | — | 35,5 | 48,0 | 31,5 | 44,0 | 27,5 | 40,0 | 21,0 | 36,0 |
| 100 | 99,3 | 100,7 | — | — | — | — | — | — | 45,5 | 58,0 | 41,5 | 54,0 | 37,5 | 50,0 | 31,0 | 46,0 |
