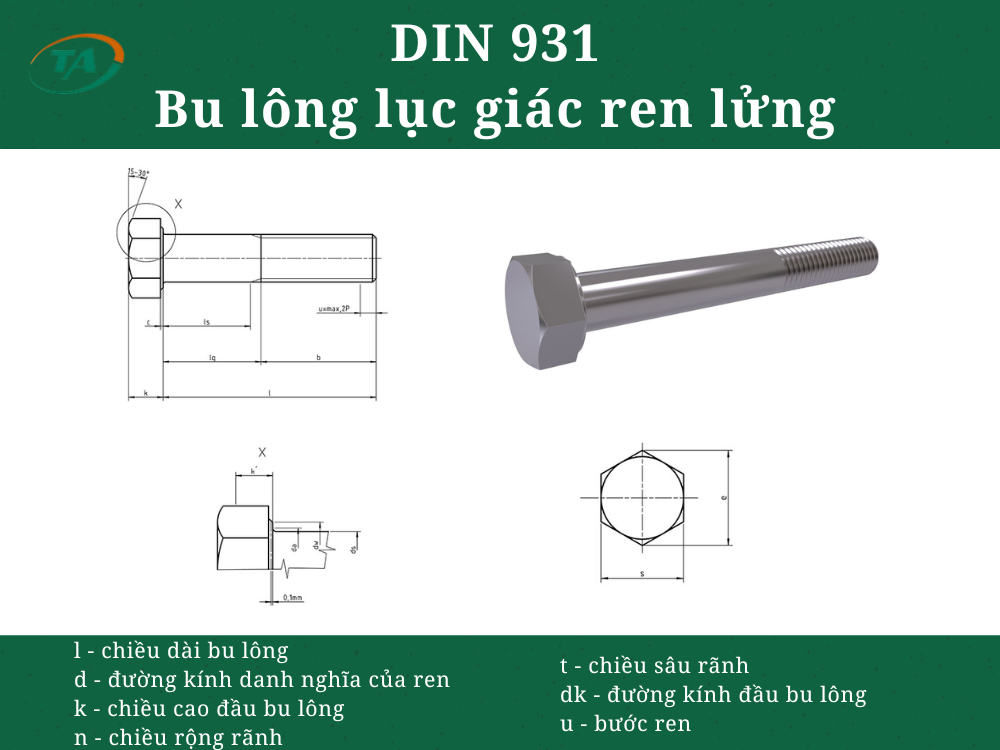

Giới thiệu về DIN 931 – Bu lông lục giác ren lửng
DIN 931 là tiêu chuẩn quy định bu lông lục giác ren lửng, có đầu lục giác và phần thân gồm một đoạn ren cùng một đoạn thân trơn. Loại bu lông này thường được sử dụng để liên kết các chi tiết cơ khí, kết cấu thép và máy móc, phù hợp với những mối ghép yêu cầu khả năng chịu lực và độ ổn định cao.
Bảng tra cứu DIN 931 – Bu lông lục giác ren lửng
Kích thước DIN 931 – ISO 4014
Đơn vị: mm
| Thông số | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 |
| K | 2 | 2,8 | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 |
| C min. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 |
| C max. | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 |
| R | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 |
| S – DIN 931 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 |
| S – ISO 4014 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 |
| e – DIN 931 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 |
| e – ISO 4014 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 |
| B (L≤125) | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 |
| B (125<L≤200) | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 |
| B (L>200) | – | – | – | – | – | 45 | 49 | 53 | 57 | 61 |
Kích thước DIN 931 – M20 đến M64
| Thông số | M20 | M22 | M24 | M27 | M30 | M36 | M42 | M48 | M56 | M64 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 |
| K | 12,5 | 14 | 15 | 17 | 18,7 | 22,5 | 26 | 30 | 35 | 40 |
| C min. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
| C max. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 |
| R | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 |
| S – DIN 931 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| S – ISO 4014 | 34 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| e – DIN 931 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
| e – ISO 4014 | 37,72 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
| B (L≤125) | 46 | 50 | 54 | 60 | 66 | – | – | – | – | – |
| B (125<L≤200) | 52 | 56 | 60 | 66 | 72 | 84 | 96 | 108 | – | – |
| B (L>200) | 65 | 69 | 73 | 79 | 85 | 97 | 109 | 121 | 137 | 153 |
