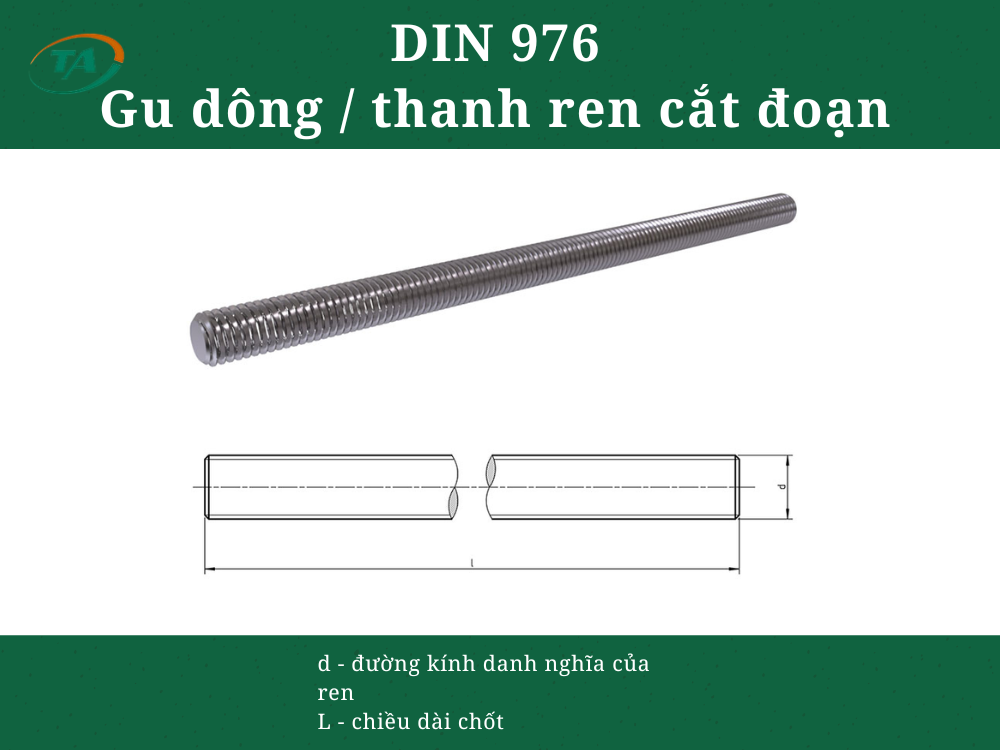

Giới thiệu DIN 976 – Gu dông / thanh ren cắt đoạn
DIN 976 là tiêu chuẩn quy định gu dông hoặc thanh ren cắt đoạn, có ren ngoài và được sản xuất theo các chiều dài xác định, thường không có đầu như bu lông thông thường. Loại này được sử dụng để tạo liên kết ren hai đầu hoặc cố định các chi tiết bằng đai ốc, phổ biến trong cơ khí, máy móc và kết cấu lắp ghép.
Bảng theo tiêu chuẩn
Kích thước: mm
| Ren d | Bước ren P (mm) | Chiều dài L (mm) | Khối lượng (kg/1000 chiếc) |
|---|---|---|---|
| M2 | 0,4 | 1000 | 18,7 |
| M2,5 | 0,45 | 1000 | 30 |
| M3 | 0,5 | 1000 | 44 |
| M3,5 | 0,6 | 1000 | 60 |
| M4 | 0,7 | 1000 | 78 |
| M5 | 0,8 | 1000 | 124 |
| M6 | 1 | 1000 | 177 |
| M8 | 1 / 1,25 | 1000 | 319 |
| M10 | 1 / 1,25 / 1,75 | 1000 | 500 |
| M12 | 1,5 / 2 | 1000 | 725 |
| M14 | 1,5 / 2 | 1000 | 970 |
| M16 | 1,5 / 2 | 1000 | 1330 |
| M18 | 1,5 / 2,5 | 1000 | 1650 |
| M20 | 1,5 / 2,5 | 1000 | 2080 |
| M22 | 1,5 / 2,5 | 1000 | 2540 |
| M24 | 2 / 3 | 1000 | 3000 |
| M27 | 2 / 3 | 1000 | 3850 |
| M30 | 2 / 3,5 | 1000 | 4750 |
| M33 | 2 / 3,5 | 1000 | 5900 |
| M36 | 3 / 4 | 1000 | 6900 |
| M39 | 3 / 4 | 1000 | 8200 |
| M42 | 3 / 4,5 | 1000 | 9400 |
| M45 | 3 / 4,5 | 1000 | 11000 |
| M48 | 3 / 5 | 1000 | 12400 |
| M52 | 3 / 5 | 1000 | 14700 |
