Giới thiệu DIN 661 – Đinh tán đầu chìm

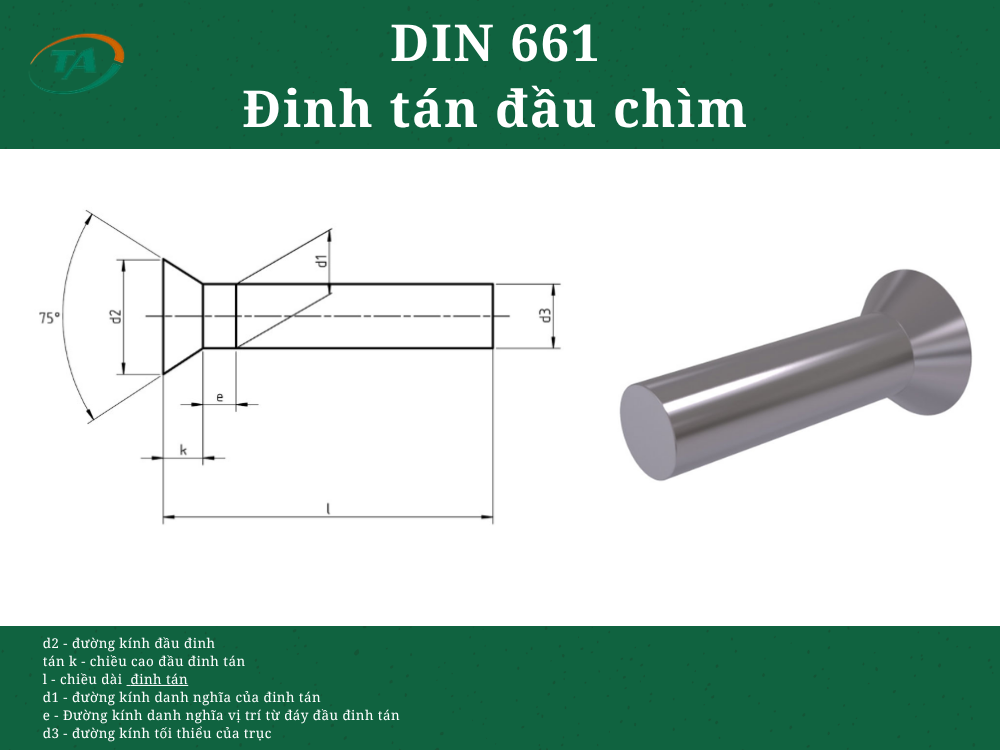

DIN 661 là tiêu chuẩn quy định đinh tán đầu chìm, có phần đầu được thiết kế để nằm chìm trong bề mặt chi tiết sau khi tán. Loại đinh tán này thường được sử dụng trong cơ khí, chế tạo máy và kết cấu kim loại, phù hợp với các mối ghép cố định yêu cầu bề mặt sau khi lắp tương đối phẳng.
Bảng tra DIN 661 – Đinh tán đầu chìm
Đơn vị: mm
Bảng kích thước
| Thông số | Đặc tính | 1 | 1,2 | (1,4) | 1,6 | 2 | 2,5 | 3 | (3,5) | 4 | 5 | 6 | (7) | 8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | Danh nghĩa | 1 | 1,2 | (1,4) | 1,6 | 2 | 2,5 | 3 | (3,5) | 4 | 5 | 6 | (7) | 8 |
| d1 | Dung sai | ±0,05 | ±0,1 | ±0,15 | ||||||||||
| d2 | Danh nghĩa | 1,8 | 2,1 | 2,4 | 2,8 | 3,5 | 4,4 | 5,2 | 6,3 | 7 | 8,8 | 10,5 | 12,2 | 14 |
| d2 | Dung sai | h14 | h15 | |||||||||||
| d3 | Tối thiểu | 0,93 | 1,13 | 1,33 | 1,52 | 1,87 | 2,37 | 2,87 | 3,37 | 3,87 | 4,82 | 5,82 | 6,82 | 7,76 |
| e | Tối đa | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 |
| k | Xấp xỉ | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,4 | 1,8 | 2 | 2,5 | 3 | 3,5 | 4 |
Bảng khối lượng
Khối lượng: kg/1.000 chiếc, theo khối lượng riêng 7,85 kg/dm³
| l danh nghĩa | Dung sai | d1 = 1 | d1 = 1,2 | d1 = (1,4) | d1 = 1,6 | d1 = 2 | d1 = 2,5 | d1 = 3 | d1 = (3,5) | d1 = 4 | d1 = 5 | d1 = 6 | d1 = (7) | d1 = 8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | +0,25 / 0 | 0,016 | 0,027 | 0,032 | 0,046 | |||||||||
| 3 | 0,023 | 0,035 | 0,042 | 0,062 | 0,102 | |||||||||
| 4 | +0,30 / 0 | 0,029 | 0,044 | 0,058 | 0,078 | 0,127 | 0,163 | |||||||
| 5 | 0,035 | 0,053 | 0,07 | 0,094 | 0,152 | 0,201 | 0,363 | 0,518 | ||||||
| 6 | 0,062 | 0,083 | 0,11 | 0,177 | 0,24 | 0,421 | 0,596 | 0,803 | ||||||
| 8 | +0,36 / 0 | 0,109 | 0,142 | 0,228 | 0,316 | 0,537 | 0,753 | 1,01 | 1,62 | |||||
| 10 | 0,277 | 0,392 | 0,65 | 0,906 | 1,21 | 1,94 | 2,9 | 4,17 | ||||||
| 12 | +0,43 / 0 | 0,468 | 0,763 | 1,06 | 1,41 | 2,25 | 3,32 | 4,79 | 6,3 | |||||
| 14 | 0,876 | 1,22 | 1,62 | 2,56 | 3,82 | 5,41 | 7,12 | |||||||
| 16 | 0,989 | 1,38 | 1,82 | 2,88 | 4,28 | 6,03 | 7,94 | |||||||
| 18 | 1,54 | 2,03 | 3,2 | 4,74 | 6,65 | 8,77 | ||||||||
| 20 | +0,52 / 0 | 2,25 | 3,52 | 5,2 | 7,28 | 9,6 | ||||||||
| 22 | 3,83 | 5,66 | 7,91 | 10,4 | ||||||||||
| 25 | 4,3 | 6,35 | 8,84 | 11,6 | ||||||||||
| 28 | 7,03 | 9,77 | 12,9 | |||||||||||
| 30 | 7,49 | 10,4 | 13,7 | |||||||||||
| 32 | +0,62 / 0 | 11 | 14,4 | |||||||||||
| 35 | 11,9 | 15,7 | ||||||||||||
| 38 | 17 | |||||||||||||
| 40 | 17,8 |
