Giới thiệu DIN 979 Đai ốc xẻ rãnh thấp
DIN 979 là tiêu chuẩn quy định đai ốc xẻ rãnh thấp, có thiết kế chiều cao thấp cùng các rãnh trên đầu đai ốc để kết hợp với chốt chẻ, giúp giữ đai ốc ổn định và hạn chế tự xoay trong mối ghép. Loại đai ốc này thường được sử dụng trong cơ khí, chế tạo máy và các cụm lắp ráp có không gian hạn chế.

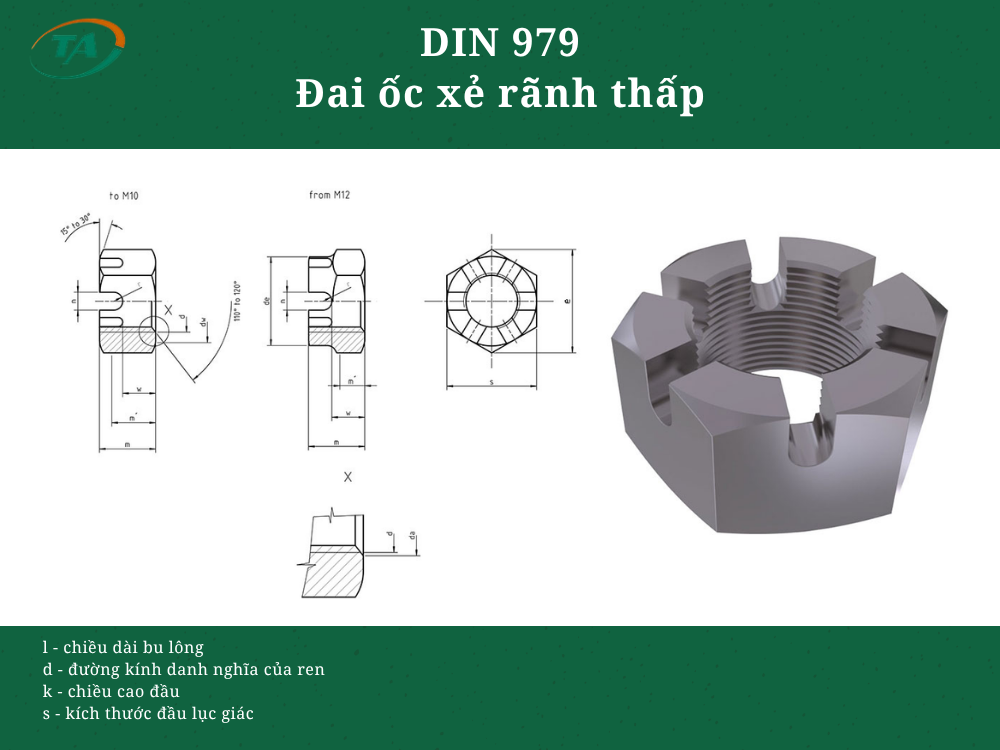

DIN 979 – Đai ốc xẻ rãnh lục giác mỏng
Đơn vị: mm
| Ren thô d | Ren tinh d 1 | Ren tinh d 2 | e | m | s | w |
|---|---|---|---|---|---|---|
| M8 | – | – | 14,38 | 6,5 | 13 | 3,2 |
| M10 | M10x1 | – | 18,90 | 8 | 17 | 3,7 |
| M12 | M12x1,5 | – | 21,10 | 10 | 19 | 4,7 |
| M14 | M14x1,5 | – | 24,49 | 11 | 22 | 5,7 |
| M16 | M16x1,5 | – | 26,75 | 13 | 24 | 6,64 |
| M18 | M18x2 | M18x1,5 | 29,56 | 15 | 27 | 8,64 |
| M20 | M20x2 | M20x1,5 | 32,95 | 16 | 30 | 9,64 |
| M22 | M22x2 | M22x1,5 | 37,29 | 18 | 34 | 9,64 |
| M24 | M24x2 | M24x1,5 | 39,55 | 19 | 36 | 10,57 |
| M27 | M27,2 | M27x1,5 | 45,20 | 22 | 41 | 13,50 |
| M30 | M30x2 | M30x1,5 | 50,85 | 24 | 46 | 14,57 |
| M33 | M33x2 | M33x1,5 | 55,37 | 26 | 50 | 16,57 |
| M36 | M36x3 | M36x1,5 | 60,79 | 29 | 55 | 19,48 |
| M39 | M39x3 | M39x1,5 | 66,44 | 31 | 60 | 21,48 |
| M42 | M42x3 | M42x1,5 | 71,30 | 33 | 65 | 21,48 |
| M45 | – | M45x1,5 | 76,95 | 34 | 70 | 22,02 |
| M48 | M48x3 | M48x1,5 | 82,60 | 36 | 75 | 23,48 |
| M52 | M52x3 | M52x1,5 / M52x2 | 88,25 | 38 | 80 | 25,48 |
