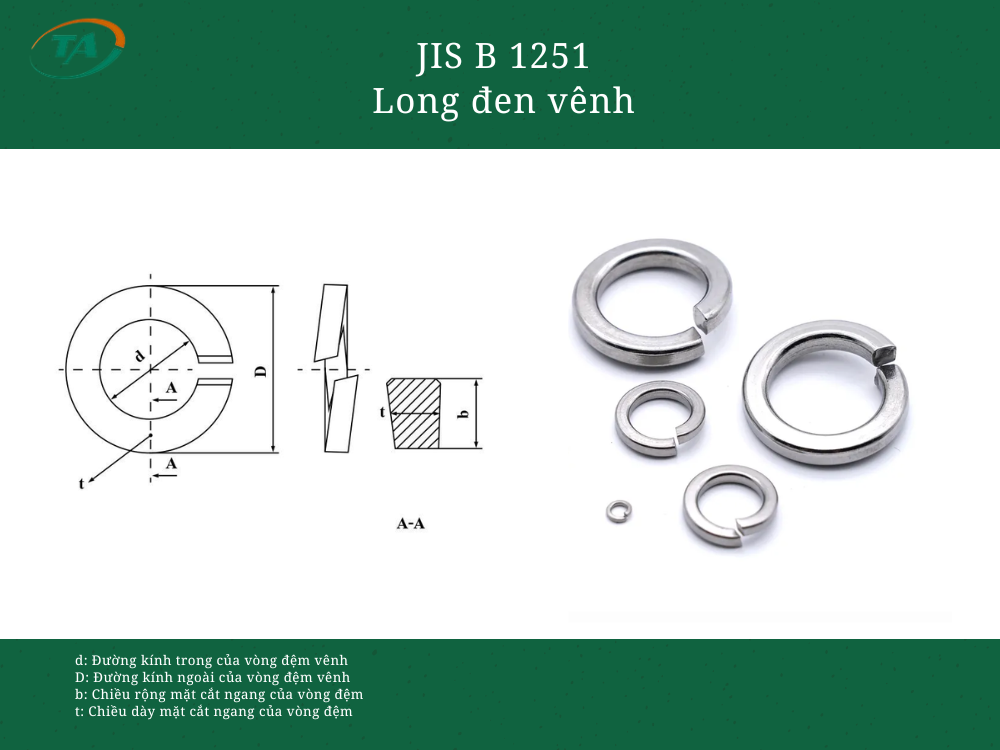

Giới thiệu JIS B 1251 Long đen vênh
JIS B 1251 quy định long đen vênh (long đen lò xo), loại vòng đệm có dạng vòng hở với hai đầu lệch nhau, tạo lực đàn hồi khi bị nén trong quá trình siết bu lông hoặc vít. Long đen vênh thường được sử dụng nhằm hỗ trợ duy trì lực kẹp và hạn chế hiện tượng tự lỏng trong một số mối ghép cơ khí. Hiệu quả chống lỏng phụ thuộc vào điều kiện lắp đặt và tải trọng; không nên xem đây là biện pháp bảo đảm chống tự tháo trong mọi trường hợp.
Bảng tra JIS B 1251 Long đen vênh
| Cỡ ren | Loại | Đường kính trong d cơ bản | Dung sai d | Bề rộng tiết diện b | Chiều dày t | Đường kính ngoài D tối đa |
|---|---|---|---|---|---|---|
| M6 | Số 2 – thông dụng | 6.1 | +0.4 / 0 | 2.7 | 1.5 | 12.2 |
| M6 | Số 3 – chịu tải nặng | 6.1 | +0.4 / 0 | 2.7 | 1.9 | 12.2 |
| M8 | Số 2 – thông dụng | 8.2 | +0.5 / 0 | 3.2 | 2.0 | 15.4 |
| M8 | Số 3 – chịu tải nặng | 8.2 | +0.5 / 0 | 3.3 | 2.5 | 15.6 |
| M10 | Số 2 – thông dụng | 10.2 | +0.5 / 0 | 3.7 | 2.5 | 18.4 |
| M10 | Số 3 – chịu tải nặng | 10.2 | +0.5 / 0 | 3.9 | 3.0 | 18.8 |
| M12 | Số 2 – thông dụng | 12.2 | +0.6 / 0 | 4.2 | 3.0 | 21.5 |
| M12 | Số 3 – chịu tải nặng | 12.2 | +0.6 / 0 | 4.4 | 3.6 | 21.9 |
| M16 | Số 2 – thông dụng | 16.2 | +0.8 / 0 | 5.2 | 4.0 | 28.0 |
| M16 | Số 3 – chịu tải nặng | 16.2 | +0.8 / 0 | 5.3 | 4.8 | 28.2 |
| M20 | Số 2 – thông dụng | 20.2 | +0.8 / 0 | 6.1 | 5.1 | 33.8 |
| M20 | Số 3 – chịu tải nặng | 20.2 | +0.8 / 0 | 6.4 | 6.0 | 34.4 |
| M24 | Số 2 – thông dụng | 24.5 | +1.0 / 0 | 7.1 | 5.9 | 40.3 |
| M24 | Số 3 – chịu tải nặng | 24.5 | +1.0 / 0 | 7.6 | 7.2 | 41.3 |
