Giới thiệu DIN 444 Bu lông tai
DIN 444 là tiêu chuẩn quy định bu lông tai, có phần đầu dạng vòng (tai) để tạo điểm liên kết hoặc làm bản lề, móc nối với chốt và các chi tiết khác. Loại bu lông này thường được sử dụng trong cơ khí, thiết bị nâng, kết cấu lắp ghép và các cơ cấu cần tháo lắp hoặc xoay quanh điểm liên kết.
Bảng theo tiêu chuẩn DIN 444:
Bảng 1. Thông số DIN 444
Kích thước tính bằng mm
| Thông số | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | (M27) | M30 | (M33) | M36 | (M39) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 – Đường kính ren tiêu chuẩn | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 39 | |
| b – Chiều dài ren tối thiểu | +2P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 |
| 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 60 | 66 | – | – | – | – | |
| 0 | – | – | 28 | 32 | 36 | 44 | 52 | 60 | 66 | 72 | 78 | 84 | 90 | |
| – | – | – | – | 49 | 57 | 65 | 73 | 79 | 85 | 91 | 97 | 103 | ||
| d2 – Đường kính mắt | H9 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 24 | 27 | 30 | 32 | 35 |
| d3 – Đường kính đầu tối đa | tối đa | 12 | 14 | 18 | 20 | 25 | 32 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| d1 tối thiểu – Loại A | 10,9 | 12,9 | 16,9 | 18,7 | 23,7 | 30,4 | 38,4 | 43,4 | 48,4 | 53,1 | 58,1 | 63,1 | 68,1 | |
| d1 tối thiểu – Loại B và C | 11,57 | 13,57 | 17,57 | 19,48 | 24,48 | 31,38 | 39,38 | 44,38 | 49,38 | 54,26 | 59,26 | 64,26 | 69,26 | |
| r – Bán kính đầu | xấp xỉ | 2,5 | 4 | 4 | 4 | 6 | 6 | 6 | 10 | 10 | 10 | 16 | 16 | 16 |
| s – Loại A | tối đa | 8 | 9 | 11 | 14 | 17 | 19 | 24 | 28 | 30 | 34 | 38 | 41 | 46 |
| tối thiểu | 7,52 | 8,52 | 10,3 | 13,3 | 16,3 | 18,16 | 23,16 | 27,16 | 29,16 | 33 | 37 | 40 | 45 | |
| s – Loại B và C | tối đa | 6 | 7 | 9 | 12 | 14 | 17 | 22 | 25 | 27 | 30 | 34 | 38 | 41 |
| tối thiểu | 5,88 | 6,85 | 8,85 | 11,82 | 13,82 | 16,82 | 21,79 | 24,79 | 26,79 | 29,79 | 33,75 | 37,75 | 40,75 |

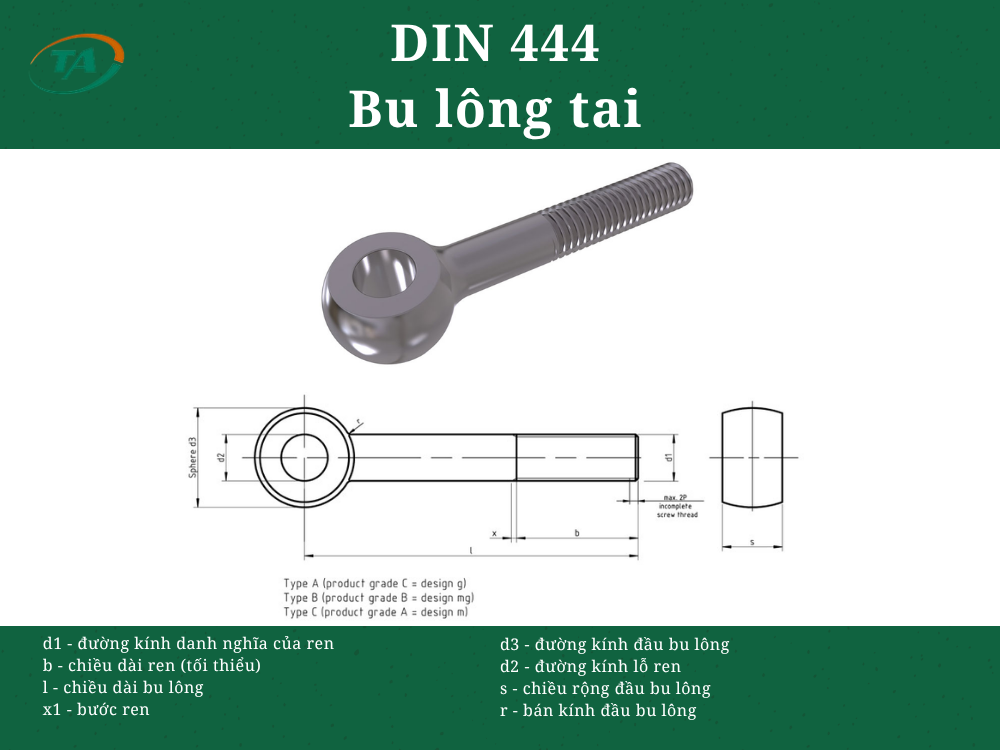

Các tên thông số được chuẩn hóa theo phần Legend của EU Fasteners: d1 là đường kính danh nghĩa của ren, b là chiều dài ren, l là chiều dài bu lông, d3 là đường kính đầu, d2 là đường kính mắt, s là chiều rộng đầu và r là bán kính đầu.
Bảng 2. Chiều dài và trọng lượng DIN 444
Kích thước tính bằng mm; trọng lượng kg/1000 cái
| Chiều dài tiêu chuẩn l | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | (M27) | M30 | (M33) | M36 | (M39) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dung sai chiều dài – Loại A | min–max | ||||||||||||
| 30 | 28,95–31,05 | 29,35–30,65 | 29,6–30,4 | 7,93 | |||||||||
| 35 | 33,75–36,25 | 34,2–35,8 | 34,5–35,5 | 8,7 | 12,6 | ||||||||
| 40 | 38,75–41,25 | 39,2–40,8 | 39,5–40,5 | 9,47 | 13,7 | 25 | |||||||
| 45 | 43,75–46,25 | 44,2–45,8 | 44,5–45,5 | 10,3 | 14,8 | 26,9 | 36 | ||||||
| 50 | 48,75–51,25 | 49,2–50,8 | 49,5–50,5 | 11 | 15,9 | 28,9 | 39,1 | ||||||
| 55 | 53,5–56,5 | 54,05–55,95 | 54,4–55,6 | 11,8 | 17 | 30,9 | 42,2 | 67 | |||||
| 60 | 58,5–61,5 | 59,05–60,95 | 59,4–60,6 | 12,6 | 18,1 | 32,8 | 45,3 | 71,4 | |||||
| 65 | 63,5–66,5 | 64,05–65,95 | 64,4–65,6 | 13,3 | 19,2 | 34,8 | 48,4 | 75,8 | |||||
| 70 | 68,5–71,5 | 69,05–70,95 | 69,4–70,6 | 14,1 | 20,3 | 36,8 | 51,5 | 80,3 | 149 | ||||
| 75 | 73,5–76,5 | 74,05–75,95 | 74,4–75,6 | 14,9 | 21,5 | 38,8 | 54,6 | 84,8 | 157 | ||||
| 80 | 78,5–81,5 | 79,05–80,95 | 79,4–80,6 | 15,7 | 22,6 | 40,7 | 57,6 | 89,2 | 164 | ||||
| 90 | 88,25–91,75 | 88,9–91,1 | 89,3–90,7 | 23,7 | 44,7 | 63,8 | 98,1 | 180 | |||||
| 100 | 98,25–101,75 | 98,9–101,1 | 99,3–100,7 | 48,6 | 70 | 106 | 196 | 334 | 454 | ||||
| 110 | 108,25–111,75 | 108,9–111,1 | 109,3–110,7 | 52,6 | 76,1 | 115 | 212 | 359 | 489 | ||||
| 120 | 118,25–121,75 | 118,9–121,1 | 119,3–120,7 | 56,5 | 82,3 | 124 | 228 | 383 | 524 | 618 | |||
| 130 | 128–132 | 128,75–131,25 | 129,2–130,8 | 60,5 | 88,4 | 133 | 244 | 408 | 560 | 663 | |||
| 140 | 138–142 | 138,75–141,25 | 139,2–140,8 | 64,4 | 94,5 | 142 | 259 | 433 | 596 | 708 | |||
| 150 | 148–152 | 148,75–151,25 | 149,2–150,8 | 101 | 151 | 275 | 457 | 631 | 753 | 997 | |||
| 160 | 156–164 | 158,75–161,25 | 159,2–160,8 | 160 | 291 | 482 | 667 | 798 | 1050 | 1310 | |||
| 180 | 176–184 | 178,75–181,25 | 179,2–180,8 | 178 | 322 | 531 | 738 | 888 | 1160 | 1440 | |||
| 200 | 195,4–201,6 | 198,55–201,45 | 199,1–200,9 | 195 | 354 | 581 | 809 | 978 | 1270 | 1570 | |||
| 220 | 215,4–224,6 | 218,55–221,45 | 219,1–220,9 | 211 | 383 | 624 | 868 | 1060 | 1370 | 1690 | |||
| 240 | 235,4–244,6 | 238,55–241,45 | 239,1–240,9 | 229 | 414 | 674 | 939 | 1140 | 1480 | 1820 | |||
| 260 | 254,8–265,2 | 258,4–261,6 | 258,9–261 | 247 | 446 | 723 | 1010 | 1230 | 1590 | 1960 | |||
| 280 | 274,8–285,2 | 278,4–281,6 | 278,9–281 | 1320 | 1700 | 2100 | 2500 | ||||||
| 300 | 294,8–305,2 | 298,4–301,6 | 298,9–301 | 1400 | 1810 | 2240 | 2650 |
