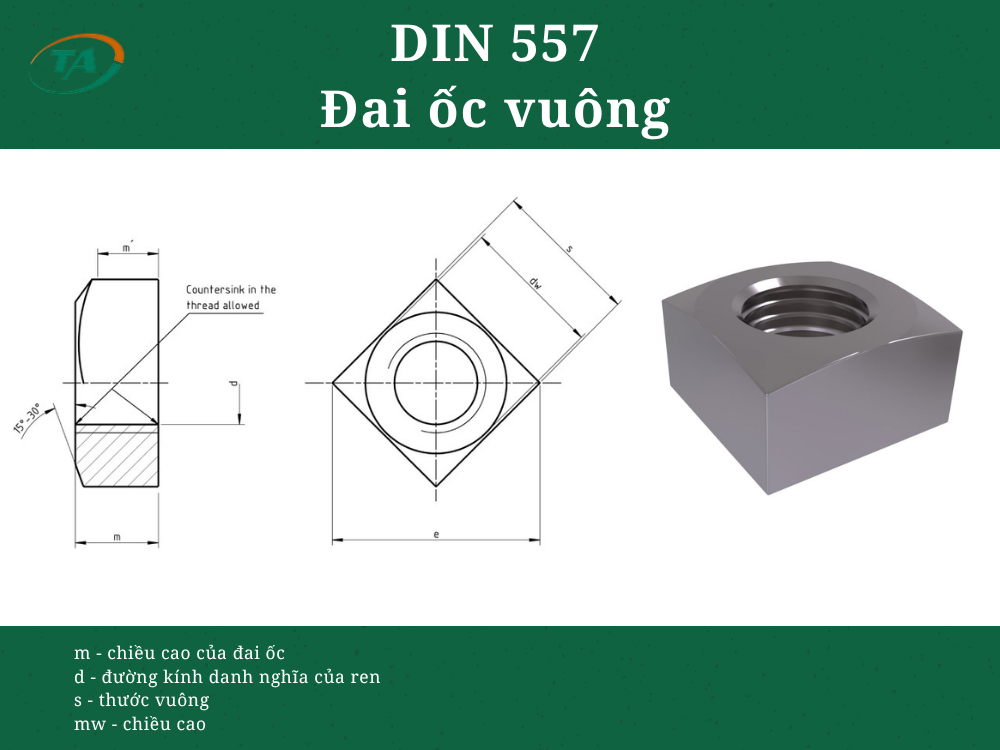

Giới thiệu DIN 557 Đai ốc vuông
DIN 557 là tiêu chuẩn quy định đai ốc vuông, có bốn cạnh bên ngoài và ren trong để kết hợp với bu lông hoặc vít ren tương ứng. Hình dạng vuông giúp tăng khả năng chống xoay khi lắp trong rãnh hoặc không gian phù hợp, thường được sử dụng trong cơ khí, kết cấu thép, máy móc và các mối ghép cần giữ đai ốc ổn định khi siết.
Bảng tra DIN 557 – Đai ốc vuông
Kích thước tính bằng mm
Ren: M5, M6, M8, M10, M12, M16
| Thông số | M5 | M6 | M8 | M10 | M10 | M12 | M12 | M16 |
|---|---|---|---|---|---|---|---|---|
| P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | ||
| dw – min. | 6,7 | 8,7 | 11,5 | 14,5 | 15,5 | 16,5 | 17,2 | 22 |
| e – max. | 11,3 | 14,1 | 18,4 | 22,6 | 24 | 25,4 | 26,9 | 33,9 |
| e – min. | 9,93 | 12,53 | 16,34 | 20,24 | 21,54 | 22,84 | 24,02 | 30,11 |
| m – kích thước tiêu chuẩn, max. | 4 | 5 | 6,5 | 8 | 10 | 13 | ||
| m – min. | 3,52 | 4,52 | 5,92 | 7,42 | 9,42 | 12,3 | ||
| mw – min. | 2,5 | 3,2 | 4,1 | 5,2 | 6,6 | 8,6 | ||
| s – kích thước tiêu chuẩn, max. | 8 | 10 | 13 | 16 | 17 | 18 | 19 | 24 |
| s – min. | 7,64 | 9,64 | 12,57 | 15,57 | 16,57 | 17,57 | 18,48 | 23,16 |
| Khối lượng (kg/1000 chiếc) | 1,31 | 2,77 | 5,5 | 10,7 | 13 | 16,3 | 19,1 | 38,2 |
