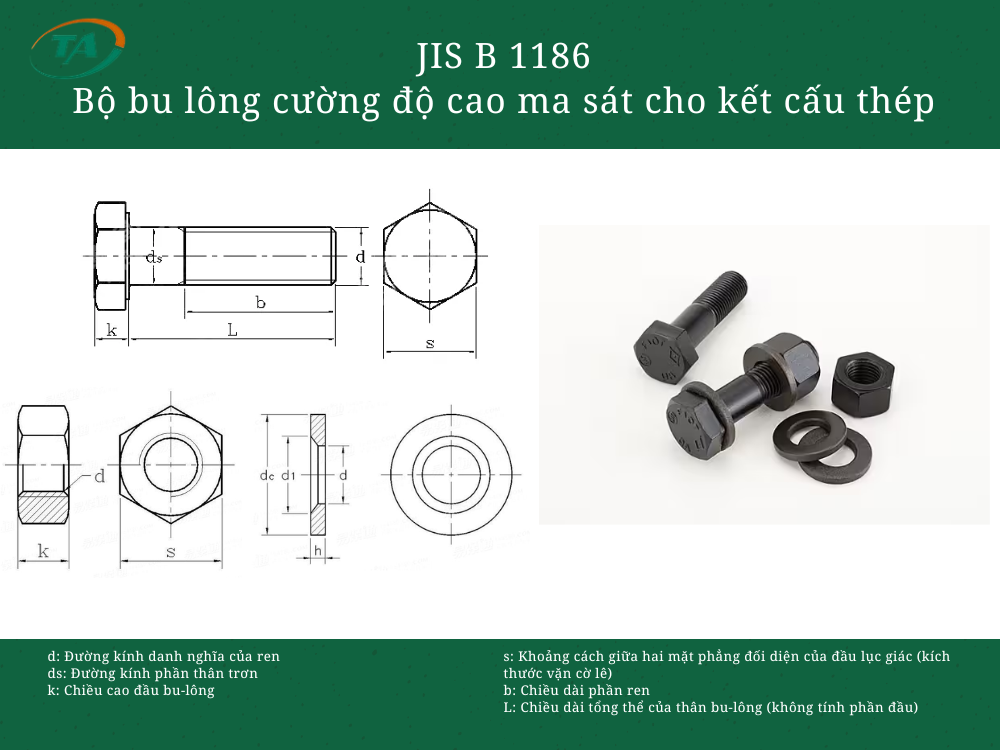

Giới thiệu JIS B 1186 Bộ bu lông cường độ cao ma sát cho kết cấu thép
JIS B 1186 quy định bộ bu lông cường độ cao dùng cho mối ghép ma sát trong kết cấu thép, thường bao gồm bu lông, đai ốc và long đen phù hợp. Bộ chi tiết được thiết kế để tạo lực siết trước lớn, giúp truyền tải trọng qua lực ma sát giữa các bề mặt thép được ghép thay vì chỉ dựa vào lực cắt trực tiếp lên thân bu lông. Tiêu chuẩn quy định các yêu cầu kỹ thuật liên quan đến vật liệu, cơ tính, kích thước và chất lượng của bộ bu lông dùng trong cầu thép, nhà thép và các công trình kết cấu thép.
Bảng tra JIS B 1186 Bộ bu lông cường độ cao ma sát cho kết cấu thép
| Cỡ ren d | Bước ren P | b min | b max | ds max | ds min | k cơ bản | k max | k min | s max | s min | e tham khảo |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M12 | 1.75 | 25 | 30 | 12.7 | 11.8 | 8 | 8.8 | 7.2 | 22 | 21.2 | 25 |
| M16 | 2.0 | 30 | 35 | 16.7 | 15.8 | 10 | 10.8 | 9.2 | 27 | 26.2 | 31 |
| M20 | 2.5 | 35 | 41 | 20.8 | 19.6 | 13 | 13.9 | 12.1 | 32 | 31 | 36 |
| M22 | 2.5 | 40 | 46 | 22.8 | 21.6 | 14 | 14.9 | 13.1 | 36 | 35 | 41 |
| M24 | 3.0 | 45 | 51 | 24.8 | 23.6 | 15 | 15.9 | 14.1 | 41 | 40 | 47 |
| M27 | 3.0 | 50 | 56 | 27.8 | 26.6 | 17 | 17.9 | 16.1 | 46 | 45 | 53 |
| M30 | 3.5 | 55 | 61 | 30.8 | 29.6 | 19 | 20 | 18 | 50 | 49 | 57 |
