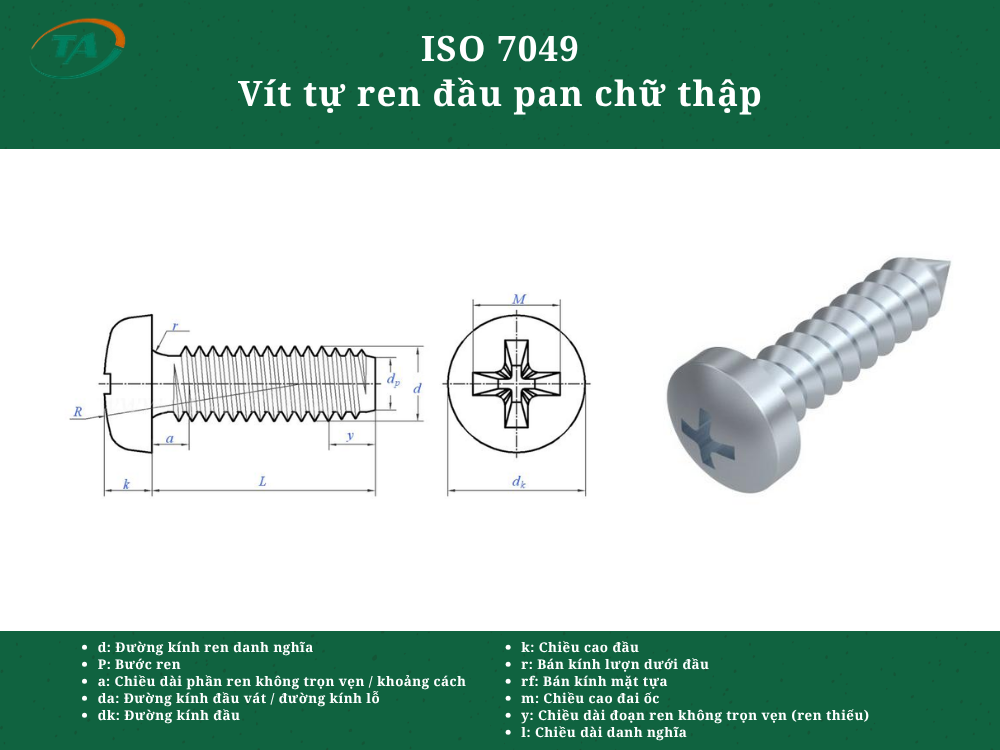

Giới thiệu ISO 7049 Vít tự ren đầu pan chữ thập
ISO 7049 là tiêu chuẩn quy định vít tự ren đầu pan chữ thập, có đầu vít dạng pan và rãnh chữ thập để thao tác bằng tua vít. Vít được thiết kế để tạo ren trong vật liệu nền khi siết, thường được sử dụng trong cơ khí, chế tạo máy và lắp ráp các chi tiết kim loại.
Bảng kích thước ISO 7049
Đơn vị: mm
| Ren d | ST2,2 | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 | ST8 | ST9,5 |
|---|---|---|---|---|---|---|---|---|---|
| P | 0,8 | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,1 |
| a max. | 0,8 | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,1 |
| da max. | 2,8 | 3,5 | 4,1 | 4,9 | 5,6 | 6,3 | 7,3 | 9,2 | 10,7 |
| dk max. | 4,00 | 5,60 | 7,00 | 8,00 | 9,50 | 11,00 | 12,00 | 16,00 | 20,00 |
| dk min. | 3,70 | 5,30 | 6,64 | 7,64 | 9,14 | 10,57 | 11,57 | 15,57 | 19,48 |
| k max. | 1,60 | 2,40 | 2,60 | 3,10 | 3,70 | 4,00 | 4,60 | 6,00 | 7,50 |
| k min. | 1,40 | 2,15 | 2,35 | 2,80 | 3,40 | 3,70 | 4,30 | 5,60 | 7,10 |
| r min. | 0,10 | 0,10 | 0,10 | 0,20 | 0,20 | 0,25 | 0,25 | 0,40 | 0,40 |
| rf ≈ | 3,2 | 5,0 | 6,0 | 6,5 | 8,0 | 9,0 | 10,0 | 13,0 | 16,0 |
Kích thước rãnh chữ thập
ISO 7049 cho phép sử dụng Type H hoặc Type Z, với số rãnh từ 0 đến 4 tùy đường kính vít.
| Ren d | ST2,2 | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 | ST8 | ST9,5 |
|---|---|---|---|---|---|---|---|---|---|
| Recess No. | 0 | 1 | 2 | 2 | 2 | 3 | 3 | 4 | 4 |
| Type H – m ref. | 1,9 | 3,0 | 3,9 | 4,4 | 4,9 | 6,4 | 6,9 | 9,0 | 10,1 |
| Type H – penetration max. | 1,20 | 1,80 | 1,90 | 2,40 | 2,90 | 3,10 | 3,60 | 4,70 | 5,80 |
| Type H – penetration min. | 0,85 | 1,40 | 1,40 | 1,90 | 2,40 | 2,60 | 3,10 | 4,15 | 5,20 |
| Type Z – m ref. | 2,0 | 3,0 | 4,0 | 4,4 | 4,8 | 6,2 | 6,8 | 8,9 | 10,1 |
| Type Z – penetration max. | 1,20 | 1,75 | 1,90 | 2,35 | 2,75 | 3,00 | 3,50 | 4,50 | 5,70 |
| Type Z – penetration min. | 0,95 | 1,45 | 1,50 | 1,95 | 2,30 | 2,55 | 3,05 | 4,05 | 5,25 |
