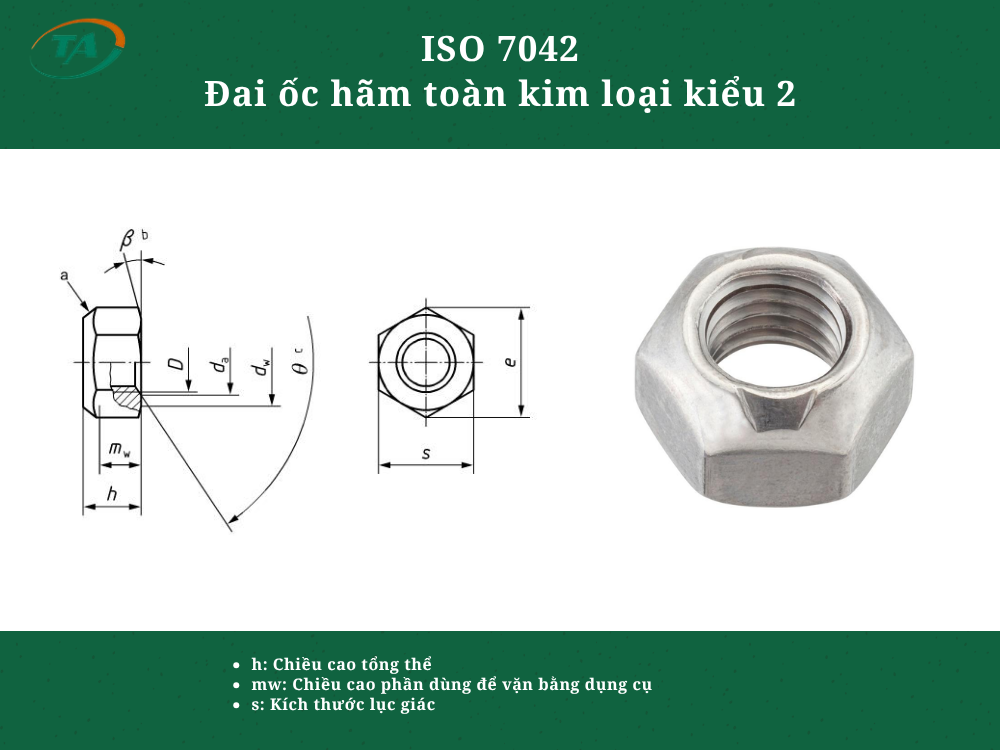

Giới thiệu ISO 7042 Đai ốc hãm toàn kim loại kiểu 2
ISO 7042 là tiêu chuẩn quy định đai ốc hãm toàn kim loại kiểu 2, sử dụng kết cấu kim loại để tạo lực hãm trên ren, giúp hạn chế hiện tượng tự nới lỏng mà không cần vòng chèn phi kim loại. Loại đai ốc này thường được sử dụng trong cơ khí, chế tạo máy và các mối ghép chịu rung động.
Bảng kích thước ISO 7042:2025
Đơn vị: mm
| Ren d | M5 | M6 | (M7) | M8 | M10 | M12 | (M14) | M16 | (M18) |
|---|---|---|---|---|---|---|---|---|---|
| P | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 |
| da max. | 5,75 | 6,75 | 7,75 | 8,75 | 10,8 | 12,96 | 15,12 | 17,28 | 19,44 |
| da min. | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 |
| dw min. | 7,2 | 8,88 | 9,63 | 11,63 | 14,63 | 16,63 | 19,64 | 22,49 | 24,85 |
| e min. | 8,79 | 11,05 | 12,12 | 14,38 | 17,77 | 20,03 | 23,36 | 26,75 | 29,56 |
| h max. | 5,1 | 6 | 7,4 | 8 | 10 | 12,3 | 14,1 | 16,4 | 18 |
| h min. | 4,8 | 5,4 | 6,84 | 7,14 | 8,94 | 11,57 | 13,4 | 15,7 | 16,9 |
| mw min. | 3,52 | 3,92 | 4,91 | 5,15 | 6,43 | 8,3 | 9,68 | 11,28 | 12,08 |
| s max. | 8 | 10 | 11 | 13 | 16 | 18 | 21 | 24 | 27 |
| s min. | 7,78 | 9,78 | 10,73 | 12,73 | 15,73 | 17,73 | 20,67 | 23,67 | 26,16 |
| Ren d | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) |
|---|---|---|---|---|---|---|---|---|
| P | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 |
| da max. | 21,6 | 23,76 | 25,92 | 29,16 | 32,4 | 35,64 | 38,88 | 42,12 |
| da min. | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
| dw min. | 27,7 | 31,35 | 33,25 | 38 | 42,75 | 46,55 | 51,11 | 55,86 |
| e min. | 32,95 | 37,29 | 39,55 | 45,2 | 50,85 | 55,37 | 60,79 | 66,44 |
| h max. | 20,3 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
| h min. | 19 | 20,5 | 22,6 | 25,4 | 27,3 | 30,9 | 33,1 | 35,9 |
| mw min. | 13,52 | 14,48 | 16,16 | 18 | 19,44 | 21,92 | 23,52 | 25,44 |
| s max. | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 |
| s min. | 29,16 | 33 | 35 | 40 | 45 | 49 | 53,8 | 58,8 |
