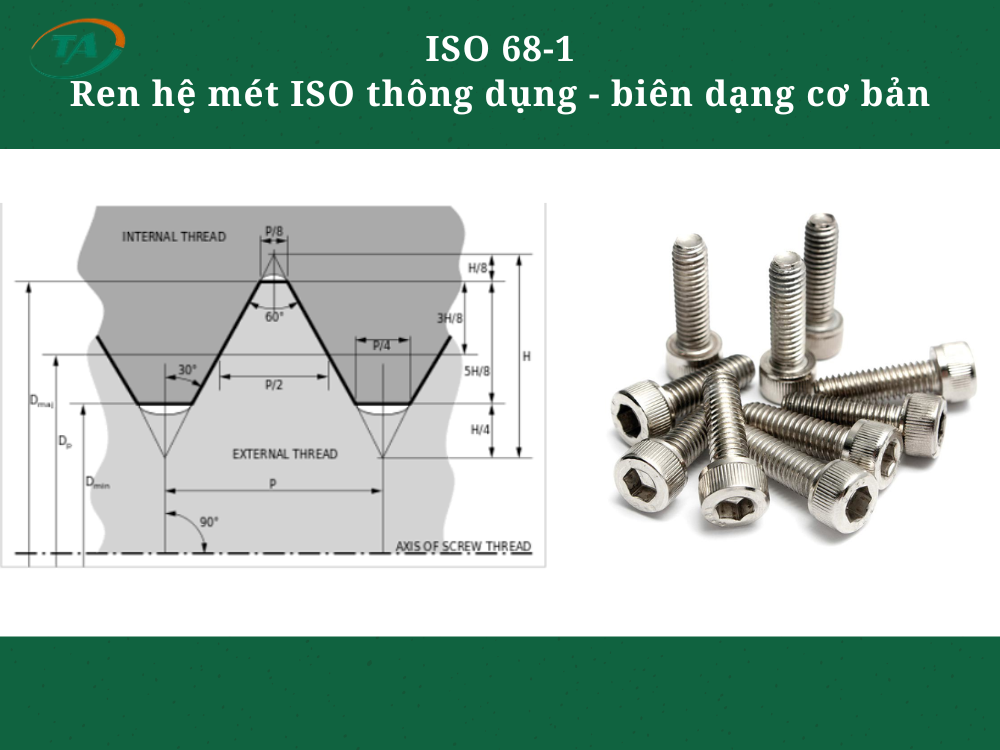

Giới thiệu ISO 68-1 – Ren hệ mét ISO thông dụng – biên dạng cơ bản
ISO 68-1 là tiêu chuẩn quy định biên dạng cơ bản của ren hệ mét ISO thông dụng, xác định hình học cơ bản của ren để làm cơ sở thống nhất cho thiết kế và chế tạo các chi tiết ren. Tiêu chuẩn này thường được áp dụng làm nền tảng cho bu lông, vít, đai ốc và các chi tiết có ren hệ mét ISO.
Bảng tra ISO 68-1 – Ren hệ mét ISO thông dụng – biên dạng cơ bản
| P | H | 5H/8 | 3H/8 | H/4 | H/8 |
|---|---|---|---|---|---|
| 0,2 | 0,173205 | 0,108253 | 0,064952 | 0,043301 | 0,021651 |
| 0,25 | 0,216506 | 0,135316 | 0,081190 | 0,054127 | 0,027063 |
| 0,3 | 0,259808 | 0,162380 | 0,097428 | 0,064952 | 0,032476 |
| 0,35 | 0,303109 | 0,189443 | 0,113666 | 0,075777 | 0,037889 |
| 0,4 | 0,346410 | 0,216506 | 0,129904 | 0,086603 | 0,043301 |
| 0,45 | 0,389711 | 0,243570 | 0,146142 | 0,097428 | 0,048714 |
| 0,5 | 0,433013 | 0,270633 | 0,162380 | 0,108253 | 0,054127 |
| 0,6 | 0,519615 | 0,324760 | 0,194856 | 0,129904 | 0,064952 |
| 0,7 | 0,606218 | 0,378886 | 0,227332 | 0,151554 | 0,075777 |
| 0,75 | 0,649519 | 0,405949 | 0,243570 | 0,162380 | 0,081190 |
| 0,8 | 0,692820 | 0,433013 | 0,259808 | 0,173205 | 0,086603 |
| 1 | 0,866025 | 0,541266 | 0,324760 | 0,216506 | 0,108253 |
| 1,25 | 1,082532 | 0,676582 | 0,405949 | 0,270633 | 0,135316 |
| 1,5 | 1,299038 | 0,811899 | 0,487139 | 0,324760 | 0,162380 |
| 1,75 | 1,515544 | 0,947215 | 0,568329 | 0,378886 | 0,189443 |
| 2 | 1,732051 | 1,082532 | 0,649519 | 0,433013 | 0,216506 |
| 2,5 | 2,165063 | 1,353165 | 0,811899 | 0,541266 | 0,270633 |
| 3 | 2,598076 | 1,623798 | 0,974279 | 0,649519 | 0,324760 |
| 3,5 | 3,031089 | 1,894431 | 1,136658 | 0,757772 | 0,378886 |
| 4 | 3,464102 | 2,165063 | 1,299038 | 0,866025 | 0,433013 |
| 4,5 | 3,897114 | 2,435696 | 1,461418 | 0,974279 | 0,487139 |
| 5 | 4,330127 | 2,706329 | 1,623798 | 1,082532 | 0,541266 |
| 5,5 | 4,763140 | 2,976962 | 1,786177 | 1,190785 | 0,595392 |
| 6 | 5,196152 | 3,247595 | 1,948557 | 1,299038 | 0,649519 |
| 8 | 6,928203 | 4,330127 | 2,598076 | 1,732051 | 0,866025 |
