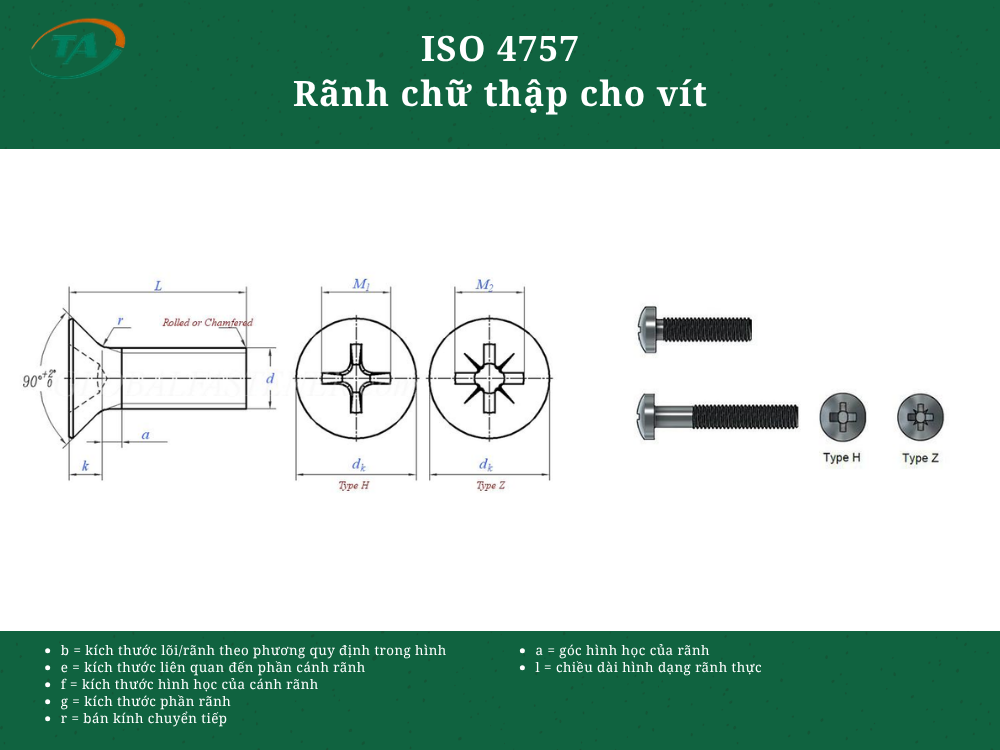

Giới thiệu ISO 4757 Rãnh chữ thập cho vít
ISO 4757 là tiêu chuẩn quy định rãnh chữ thập trên đầu vít, xác định hình dạng và kích thước của rãnh để sử dụng với dụng cụ siết tương ứng. Tiêu chuẩn giúp thống nhất kết cấu rãnh chữ thập trên các loại vít và chi tiết ren, bảo đảm khả năng lắp ráp và truyền lực khi siết.
Bảng kích thước dưỡng kiểm Type H
Đơn vị: mm
| Cỡ rãnh | No. 0 | No. 1 | No. 2 | No. 3 | No. 4 |
|---|---|---|---|---|---|
| Kích thước g | 0,813 | 1,27 | 2,286 | 3,81 | 5,08 |
| Chiều dài tối thiểu của biên dạng thực | 0,64 | 1,001 | 1,539 | 2,497 | 3,574 |
