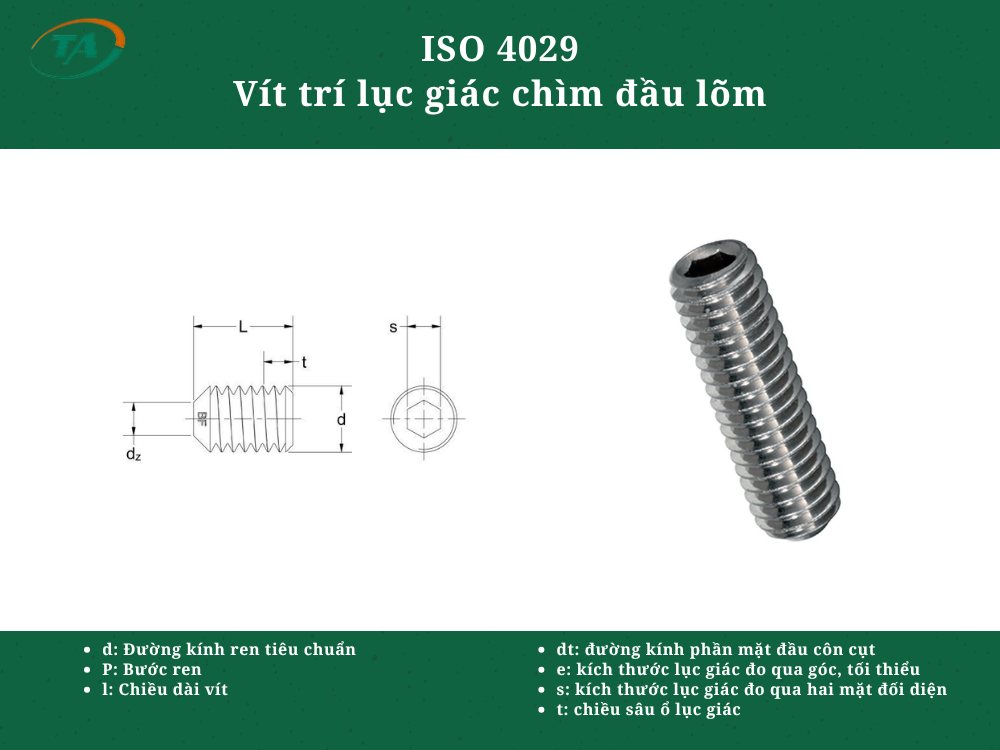

Giới thiệu ISO 4029 Vít trí lục giác chìm đầu lõm
ISO 4029 là tiêu chuẩn quy định vít trí lục giác chìm đầu lõm, có ổ lục giác chìm và đầu mút dạng lõm để tạo điểm tiếp xúc phù hợp khi cố định chi tiết. Loại vít này thường được sử dụng trong cơ khí, chế tạo máy và lắp ráp, đặc biệt để định vị hoặc giữ chặt các chi tiết trên trục và bề mặt lắp ghép.

Bảng kích thước
Đơn vị: mm
| Ren d | P | dz max. | dz min. | e min. | s danh nghĩa | s max. | s min. |
|---|---|---|---|---|---|---|---|
| M1,6 | 0,35 | 0,80 | 0,55 | 0,809 | 0,7 | 0,724 | 0,710 |
| M2 | 0,40 | 1,00 | 0,75 | 1,011 | 0,9 | 0,913 | 0,887 |
| M2,5 | 0,45 | 1,20 | 0,95 | 1,454 | 1,3 | 1,300 | 1,275 |
| M3 | 0,50 | 1,40 | 1,15 | 1,733 | 1,5 | 1,580 | 1,520 |
| M4 | 0,70 | 2,00 | 1,75 | 2,303 | 2,0 | 2,080 | 2,020 |
| M5 | 0,80 | 2,50 | 2,25 | 2,873 | 2,5 | 2,580 | 2,520 |
| M6 | 1,00 | 3,00 | 2,75 | 3,443 | 3,0 | 3,080 | 3,020 |
| M8 | 1,25 | 5,00 | 4,70 | 4,583 | 4,0 | 4,095 | 4,020 |
| M10 | 1,50 | 6,00 | 5,70 | 5,723 | 5,0 | 5,140 | 5,020 |
| M12 | 1,75 | 8,00 | 7,64 | 6,863 | 6,0 | 6,140 | 6,020 |
| M16 | 2,00 | 10,00 | 9,64 | 9,149 | 8,0 | 8,175 | 8,025 |
| M20 | 2,50 | 14,00 | 13,57 | 11,429 | 10,0 | 10,175 | 10,025 |
| M24 | 3,00 | 16,00 | 15,57 | 13,716 | 12,0 | 12,212 | 12,032 |
Chiều sâu ổ lục giác và chiều dài
| Ren d | t min. – vít ngắn | t min. – vít dài | L₀ |
|---|---|---|---|
| M1,6 | 0,7 | 1,5 | 2 |
| M2 | 0,8 | 1,7 | 3 |
| M2,5 | 1,2 | 2,0 | 3 |
| M3 | 1,2 | 2,0 | 4 |
| M4 | 1,5 | 2,5 | 5 |
| M5 | 2,0 | 3,0 | 6 |
| M6 | 2,0 | 3,5 | 6 |
| M8 | 3,0 | 5,0 | 8 |
| M10 | 4,0 | 6,0 | 10 |
| M12 | 4,8 | 8,0 | 12 |
| M16 | 6,4 | 10,0 | 16 |
| M20 | 8,0 | 12,0 | 20 |
| M24 | 10,0 | 15,0 | 25 |
