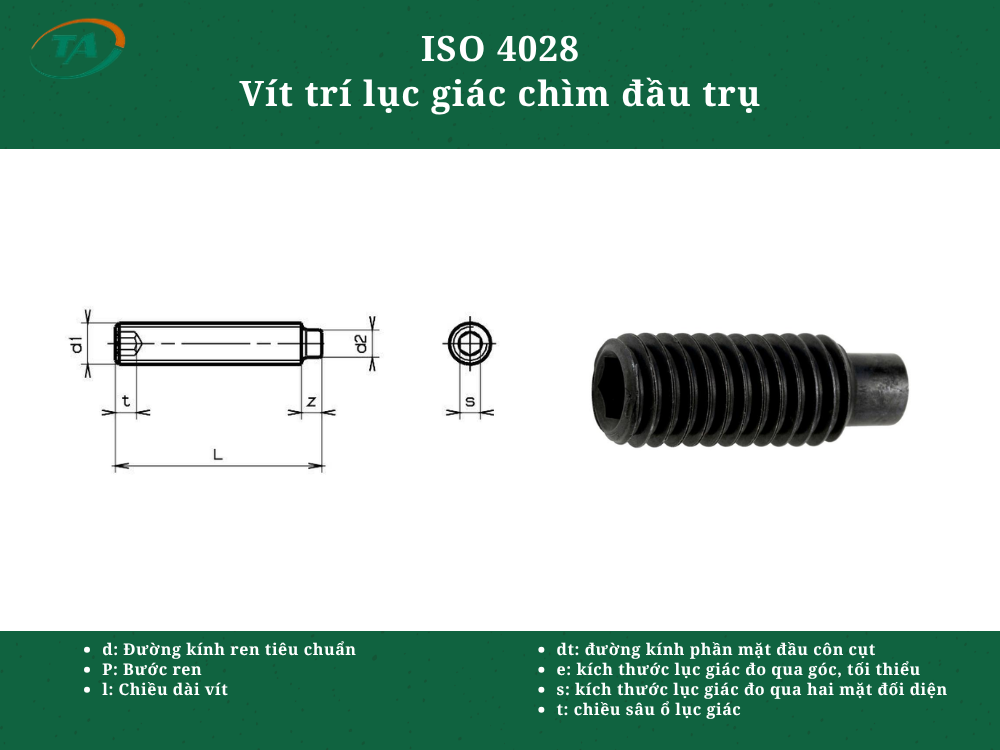

Giới thiệu ISO 4028 Vít trí lục giác chìm đầu trụ
ISO 4028 là tiêu chuẩn quy định vít trí lục giác chìm đầu trụ, có ổ lục giác chìm và đầu mút dạng trụ, tạo bề mặt tiếp xúc tương đối phẳng khi siết. Loại vít này thường được sử dụng trong cơ khí, chế tạo máy và lắp ráp để cố định hoặc định vị các chi tiết mà không cần đầu vít nhô ra khỏi bề mặt.
Bảng kích thước ISO 4028
Đơn vị: mm
| d | P | dp max. | dp min. | e min. | s danh nghĩa | s max. | s min. |
|---|---|---|---|---|---|---|---|
| M1,6 | 0,35 | 0,80 | 0,66 | 0,809 | 0,7 | 0,724 | 0,710 |
| M2 | 0,40 | 1,00 | 0,86 | 1,011 | 0,9 | 0,913 | 0,887 |
| M2,5 | 0,45 | 1,50 | 1,25 | 1,454 | 1,3 | 1,300 | 1,275 |
| M3 | 0,50 | 2,00 | 1,75 | 1,733 | 1,5 | 1,580 | 1,520 |
| M4 | 0,70 | 2,50 | 2,25 | 2,303 | 2,0 | 2,080 | 2,020 |
| M5 | 0,80 | 3,50 | 3,20 | 2,873 | 2,5 | 2,580 | 2,520 |
| M6 | 1,00 | 4,00 | 3,70 | 3,443 | 3,0 | 3,080 | 3,020 |
| M8 | 1,25 | 5,50 | 5,20 | 4,583 | 4,0 | 4,095 | 4,020 |
| M10 | 1,50 | 7,00 | 6,64 | 5,723 | 5,0 | 5,140 | 5,020 |
| M12 | 1,75 | 8,50 | 8,14 | 6,863 | 6,0 | 6,140 | 6,020 |
| M16 | 2,00 | 12,00 | 11,57 | 9,149 | 8,0 | 8,175 | 8,025 |
| M20 | 2,50 | 15,00 | 14,57 | 11,429 | 10,0 | 10,175 | 10,025 |
| M24 | 3,00 | 18,00 | 17,57 | 13,716 | 12,0 | 12,212 | 12,032 |
| M30 | 3,50 | 23,00 | 22,48 | 15,996 | 14,0 | 14,212 | 14,032 |
Chiều sâu ổ lục giác và dog point:
| d | t min. – vít dài | t min. – vít ngắn | z max./min. – dog point dài | z max./min. – dog point ngắn | L₀ |
|---|---|---|---|---|---|
| M1,6 | 1,5 | 0,7 | 0,94 / 0,80 | 0,54 / 0,40 | 2 |
| M2 | 1,7 | 0,8 | 1,14 / 1,00 | 0,64 / 0,50 | 3 |
| M2,5 | 2,0 | 1,2 | 1,50 / 1,25 | 0,77 / 0,63 | 3 |
| M3 | 2,0 | 1,2 | 1,75 / 1,50 | 0,89 / 0,75 | 3 |
| M4 | 2,5 | 1,5 | 2,25 / 2,00 | 1,14 / 1,00 | 4 |
| M5 | 3,0 | 2,0 | 2,75 / 2,50 | 1,50 / 1,25 | 5 |
| M6 | 3,5 | 2,0 | 3,25 / 3,00 | 1,75 / 1,50 | 6 |
| M8 | 5,0 | 3,0 | 4,30 / 4,00 | 2,25 / 2,00 | 8 |
| M10 | 6,0 | 4,0 | 5,30 / 5,00 | 2,75 / 2,50 | 10 |
| M12 | 8,0 | 4,8 | 6,30 / 6,00 | 3,25 / 3,00 | 12 |
| M16 | 10,0 | 6,4 | 8,36 / 8,00 | 4,30 / 4,00 | 16 |
| M20 | 12,0 | 8,0 | 10,36 / 10,00 | 5,30 / 5,00 | 20 |
| M24 | 15,0 | 10,0 | 12,43 / 12,00 | 6,30 / 6,00 | 25 |
| M30 | 16,0 | 11,0 | 15,43 / 15,00 | 7,86 / 7,50 | 30 |
