Giới thiệu ISO 3266 Bu lông mắt rèn cấp 4
ISO 3266 là tiêu chuẩn quy định bu lông mắt rèn cấp 4, được thiết kế với phần vòng mắt liền khối để tạo điểm liên kết hoặc nâng hạ. Loại bu lông này thường được sử dụng trong thiết bị nâng, cơ khí và các kết cấu cần điểm móc, với yêu cầu về kích thước và khả năng chịu tải theo tiêu chuẩn.

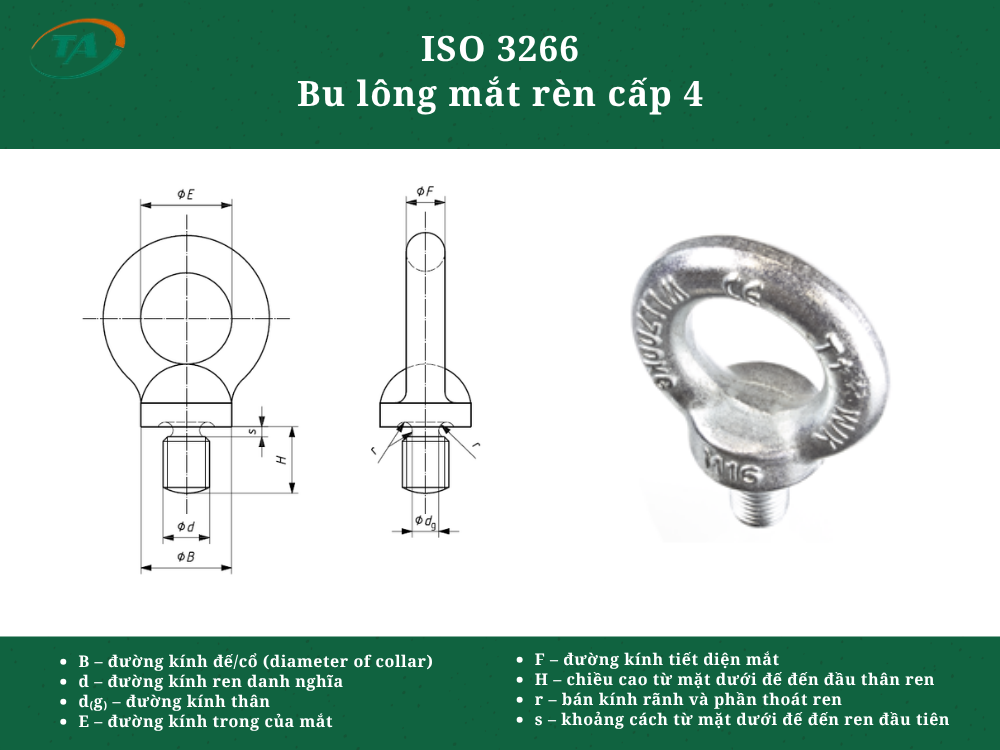

Bảng kích thước ISO 3266
Đơn vị: mm, trừ WLL tính bằng tấn
| Đường kính ren d | WLL dọc trục (t) | E tối thiểu | H | F tối đa | r tối thiểu | B tối thiểu | s |
|---|---|---|---|---|---|---|---|
| 8 | 0,2 | 9 | 12 | 6 | 1 | 17 | 2 |
| 10 | 0,32 | 11 | 15 | 8 | 1 | 20 | 3 |
| 12 | 0,4 | 13 | 18 | 9 | 1 | 21 | 3 |
| 16 | 0,8 | 18 | 24 | 13 | 1 | 28 | 4 |
| 20 | 1,6 | 25 | 30 | 18 | 1 | 38 | 5 |
| 24 | 2,5 | 32 | 36 | 22 | 2 | 46 | 6 |
| 30 | 4 | 40 | 45 | 28 | 2 | 57 | 8 |
| 36 | 6,3 | 50 | 54 | 35 | 3 | 70 | 9 |
| 42 | 8 | 57 | 63 | 40 | 3 | 79 | 11 |
| 48 | 10 | 63 | 72 | 44 | 3 | 87 | 12 |
| 52 | 12,5 | 71 | 78 | 49 | 3 | 97 | 13 |
| 56 | — | 80 | 84 | 56 | 4 | 109 | 14 |
| 64 | — | 89 | 96 | 63 | 4 | 121 | 16 |
| 72 × 6 | — | 100 | 108 | 70 | 4 | 135 | 18 |
| 80 × 6 | — | 113 | 120 | 79 | 4 | 152 | 20 |
| 90 × 6 | — | 126 | 135 | 89 | 5 | 169 | 23 |
| 100 × 6 | — | 141 | 150 | 99 | 5 | 189 | 25 |
