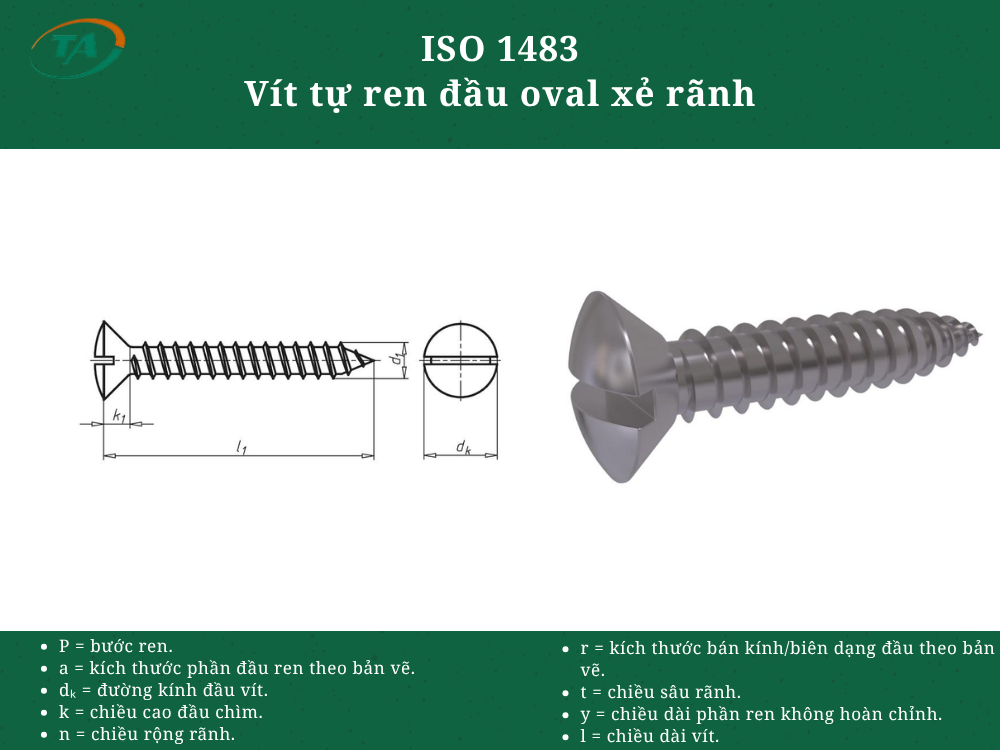

Giới thiệu ISO 1483 Vít tự ren đầu oval xẻ rãnh
ISO 1483 là tiêu chuẩn quy định vít tự ren đầu oval xẻ rãnh, có đầu vít dạng oval và rãnh thẳng để thao tác bằng tua vít. Loại vít này được thiết kế để tự tạo ren trong vật liệu nền khi siết, thường sử dụng trong cơ khí, chế tạo máy và lắp ráp các chi tiết kim loại.
Bảng kích thước ISO 1483
Đơn vị: mm
| Kích thước ren | ST2,2 | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 | ST8 | ST9,5 |
|---|---|---|---|---|---|---|---|---|---|
| P | 0,8 | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,1 |
| a max. | 0,8 | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,1 |
| dk lý thuyết max. | 4,4 | 6,3 | 8,2 | 9,4 | 10,4 | 11,5 | 12,6 | 17,3 | 20,0 |
| dk thực tế max. | 3,8 | 5,5 | 7,3 | 8,4 | 9,3 | 10,3 | 11,3 | 15,8 | 18,3 |
| dk min. | 3,5 | 5,2 | 6,9 | 8,0 | 8,9 | 9,9 | 10,9 | 15,4 | 17,8 |
| f ≈ | 0,5 | 0,7 | 0,8 | 1,0 | 1,2 | 1,3 | 1,4 | 2,0 | 2,3 |
| k max. | 1,10 | 1,70 | 2,35 | 2,60 | 2,80 | 3,00 | 3,15 | 4,65 | 5,25 |
| n nom. | 0,5 | 0,8 | 1,0 | 1,2 | 1,2 | 1,6 | 1,6 | 2,0 | 2,5 |
| n max. | 0,70 | 1,00 | 1,20 | 1,51 | 1,51 | 1,91 | 1,91 | 2,31 | 2,81 |
| n min. | 0,56 | 0,86 | 1,06 | 1,26 | 1,26 | 1,66 | 1,66 | 2,06 | 2,56 |
| r max. | 0,8 | 1,2 | 1,4 | 1,6 | 2,0 | 2,2 | 2,4 | 3,2 | 4,0 |
| rf ≈ | 4,0 | 6,0 | 8,5 | 9,5 | 9,5 | 11,0 | 12,0 | 16,5 | 19,5 |
| t max. | 1,00 | 1,45 | 1,70 | 1,90 | 2,40 | 2,60 | 2,80 | 3,70 | 4,40 |
| t min. | 0,8 | 1,2 | 1,4 | 1,6 | 2,0 | 2,2 | 2,4 | 3,2 | 3,8 |
| y – Type C | 2,0 | 2,6 | 3,2 | 3,7 | 4,3 | 5,0 | 6,0 | 7,5 | 8,0 |
| y – Type F | 1,6 | 2,1 | 2,5 | 2,8 | 3,2 | 3,6 | 3,6 | 4,2 | 4,2 |
| y – Type R | — | — | 2,7 | 3,2 | 3,6 | 4,3 | 5,0 | 6,3 | — |
