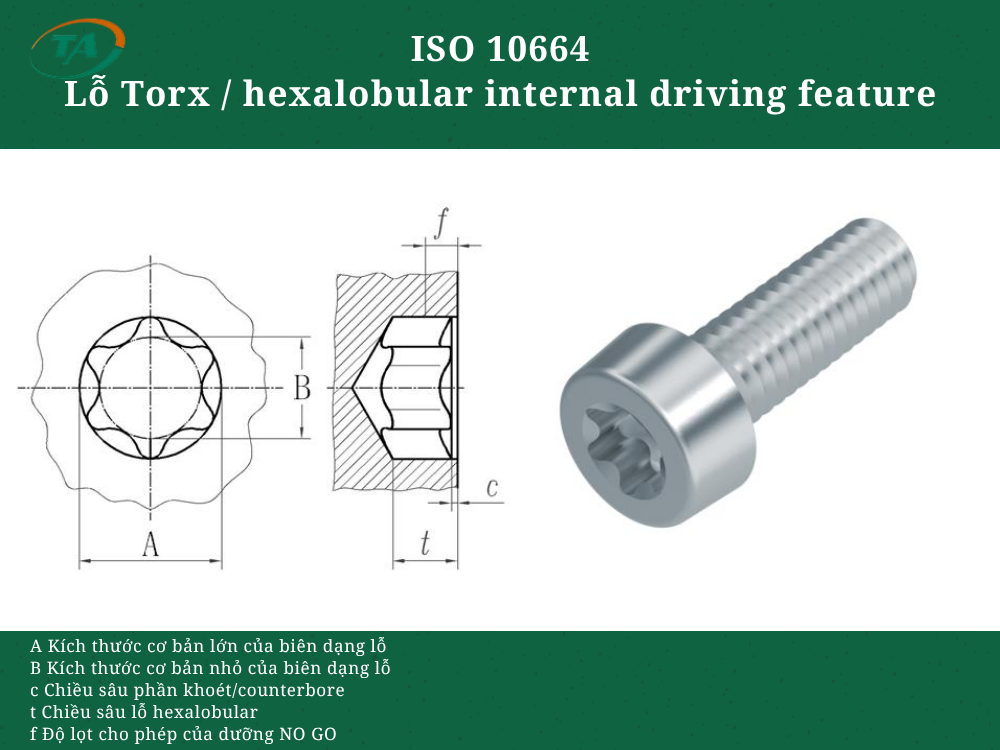

Giới thiệu ISO 10664 Lỗ Torx / hexalobular internal driving
ISO 10664 là tiêu chuẩn quy định lỗ Torx (hexalobular internal driving feature), xác định hình dạng và kích thước của hốc dẫn động sáu cánh bên trong đầu vít hoặc chi tiết ren. Thiết kế này cho phép truyền mô-men xoắn hiệu quả khi sử dụng dụng cụ Torx, thường được ứng dụng trong vít máy, cơ khí và các mối ghép cần lực siết ổn định.
Bảng kích thước cơ bản
Đơn vị: mm
| Số lỗ hexalobular | A | B |
|---|---|---|
| 1 | 0,90 | 0,60 |
| 2 | 1,00 | 0,70 |
| 3 | 1,20 | 0,85 |
| 4 | 1,35 | 1,00 |
| 5 | 1,50 | 1,10 |
| 6 | 1,75 | 1,27 |
| 7 | 2,10 | 1,50 |
| 8 | 2,40 | 1,75 |
| 9 | 2,60 | 1,90 |
| 10 | 2,80 | 2,05 |
| 15 | 3,35 | 2,40 |
| 20 | 3,95 | 2,85 |
| 25 | 4,50 | 3,25 |
| 27 | 5,10 | 3,68 |
| 30 | 5,60 | 4,05 |
| 40 | 6,75 | 4,85 |
| 45 | 7,93 | 5,64 |
| 50 | 8,95 | 6,45 |
| 55 | 11,35 | 8,05 |
| 60 | 13,45 | 9,60 |
| 70 | 15,70 | 11,20 |
| 80 | 17,75 | 12,80 |
| 90 | 20,20 | 14,40 |
| 100 | 22,40 | 16,00 |
