Giới thiệu ISO 1478 Ren vít tự ren

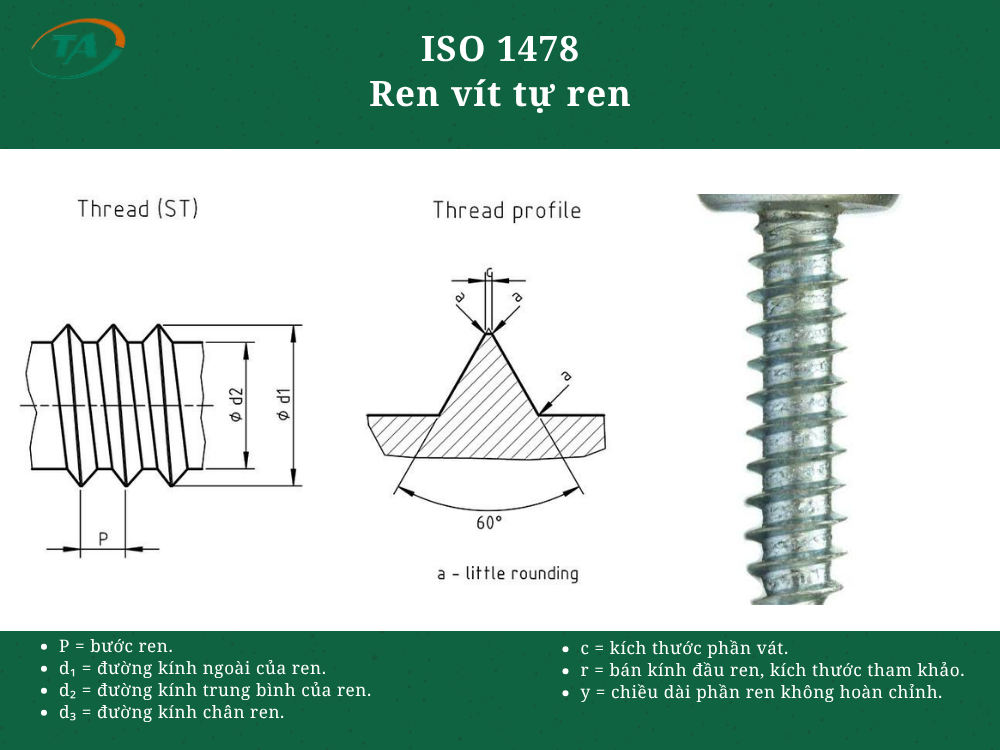

ISO 1478 là tiêu chuẩn quy định ren cho vít tự ren, xác định hệ thống ren được sử dụng trên các loại vít tự ren, bao gồm biên dạng và các thông số cơ bản của ren. Tiêu chuẩn này giúp thống nhất thiết kế và chế tạo vít tự ren dùng trong các mối ghép kim loại và vật liệu tương ứng.
Bảng kích thước ren ISO 1478
Đơn vị: mm
| Ren | ST1,5 | ST1,9 | ST2,2 | ST2,6 | ST2,9 | ST3,3 | ST3,5 | ST3,9 | ST4,2 | ST4,8 | ST5,5 | ST6,3 | ST8 | ST9,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P ≈ | 0,5 | 0,6 | 0,8 | 0,9 | 1,1 | 1,3 | 1,3 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,1 |
| d₁ max. | 1,52 | 1,90 | 2,24 | 2,57 | 2,90 | 3,30 | 3,53 | 3,91 | 4,22 | 4,80 | 5,46 | 6,25 | 8,00 | 9,65 |
| d₁ min. | 1,38 | 1,76 | 2,10 | 2,43 | 2,76 | 3,12 | 3,35 | 3,73 | 4,04 | 4,62 | 5,28 | 6,03 | 7,78 | 9,43 |
| d₂ max. | 0,91 | 1,24 | 1,63 | 1,90 | 2,18 | 2,39 | 2,64 | 2,92 | 3,10 | 3,58 | 4,17 | 4,88 | 6,20 | 7,85 |
| d₂ min. | 0,84 | 1,17 | 1,52 | 1,80 | 2,08 | 2,29 | 2,51 | 2,77 | 2,95 | 3,43 | 3,99 | 4,70 | 5,99 | 7,59 |
| d₃ max. | 0,79 | 1,12 | 1,47 | 1,73 | 2,01 | 2,21 | 2,41 | 2,67 | 2,84 | 3,30 | 3,86 | 4,55 | 5,84 | 7,44 |
| d₃ min. | 0,69 | 1,02 | 1,37 | 1,60 | 1,88 | 2,08 | 2,26 | 2,51 | 2,69 | 3,12 | 3,68 | 4,34 | 5,64 | 7,24 |
| c max. | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
| rᵃ | — | — | — | — | — | — | 0,5 | 0,6 | 0,6 | 0,7 | 0,8 | 0,9 | 1,1 | 1,4 |
| y – Type C | 1,4 | 1,6 | 2,0 | 2,3 | 2,6 | 3,0 | 3,2 | 3,5 | 3,7 | 4,3 | 5,0 | 6,0 | 7,5 | 8,0 |
| y – Type F | 1,1 | 1,2 | 1,6 | 1,8 | 2,1 | 2,5 | 2,5 | 2,7 | 2,8 | 3,2 | 3,6 | 3,6 | 4,2 | 4,2 |
| y – Type R | — | — | — | — | — | — | 2,7 | 3,0 | 3,2 | 3,6 | 4,3 | 5,0 | 6,3 | — |
| Numberᶜ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 |
