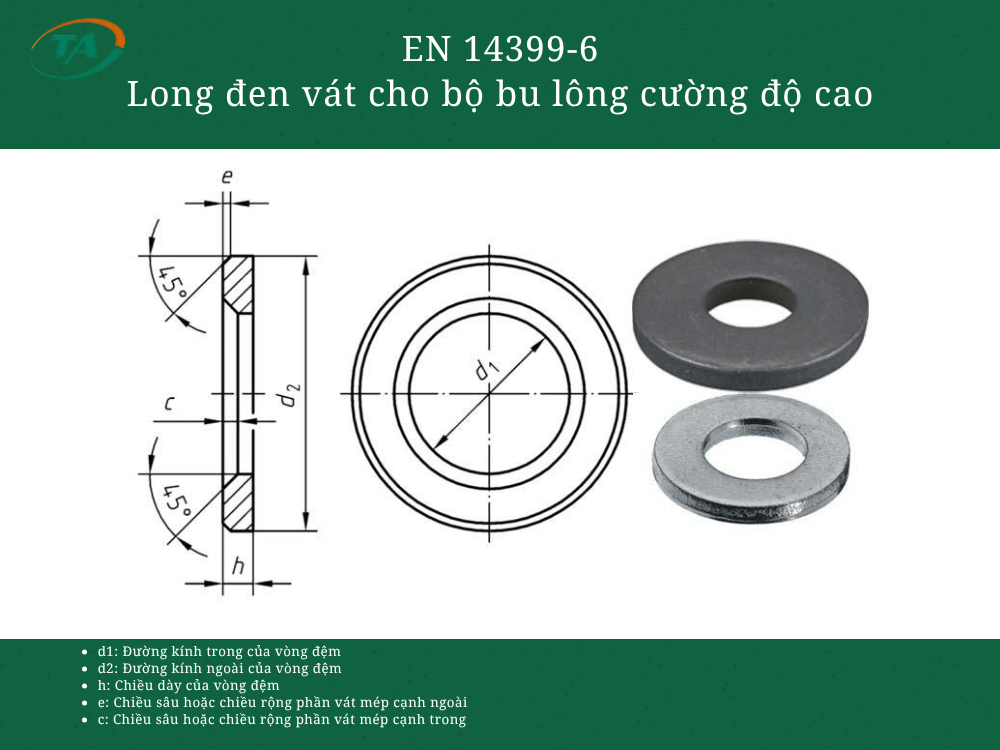

Giới thiệu EN 14399-6 Long đen vát cho bộ bu lông cường độ cao
EN 14399-6 quy định long đen phẳng dùng trong bộ bu lông kết cấu cường độ cao siết dự ứng lực, có bề mặt được thiết kế phù hợp với các yêu cầu của hệ thống bu lông tương ứng. Long đen giúp tạo bề mặt tiếp xúc giữa đầu bu lông hoặc đai ốc và cấu kiện thép, hỗ trợ truyền lực siết và bảo vệ bề mặt tại vị trí lắp ghép. Lưu ý, EN 14399-6 là tiêu chuẩn về long đen phẳng, không phải long đen vát; long đen vát cho kết cấu thép được quy định tại EN 14399-5.
Bảng tra EN 14399-6 Long đen vát cho bộ bu lông cường độ cao
| Cỡ ren | d1 tối thiểu | d2 tối đa | h danh nghĩa | e danh nghĩa | c tối thiểu | c tối đa | Trọng lượng tham khảo |
|---|---|---|---|---|---|---|---|
| M12 | 13 | 24 | 3 | 0.5 | 1.6 | 1.9 | 7 |
| M14 | 15 | 28 | 3 | 0.5 | 1.6 | 1.9 | 10 |
| M16 | 17 | 30 | 4 | 0.75 | 1.6 | 1.9 | 14.6 |
| M18 | 19 | 34 | 4 | 0.75 | 2 | 2.5 | 18.9 |
| M20 | 21 | 37 | 4 | 0.75 | 2 | 2.5 | 19.6 |
| M22 | 23 | 39 | 4 | 0.75 | 2 | 2.5 | 24.3 |
| M24 | 25 | 44 | 4 | 0.75 | 2 | 2.5 | 30.6 |
| M27 | 28 | 50 | 5 | 1 | 2.5 | 3 | 50.2 |
| M30 | 31 | 56 | 5 | 1 | 2.5 | 3 | 63 |
| M36 | 37 | 66 | 6 | 1.25 | 2.5 | 3 | 115 |
