Giới thiệu DIN 982 – Đai ốc hãm nylon cao
DIN 982 là tiêu chuẩn quy định đai ốc hãm nylon cao, có vòng nylon nằm ở phần trên của đai ốc để tạo lực ma sát trên ren, giúp hạn chế hiện tượng tự nới lỏng khi mối ghép rung động. Loại đai ốc này thường được sử dụng trong cơ khí, máy móc, thiết bị và các kết cấu cần duy trì độ ổn định của mối ghép.

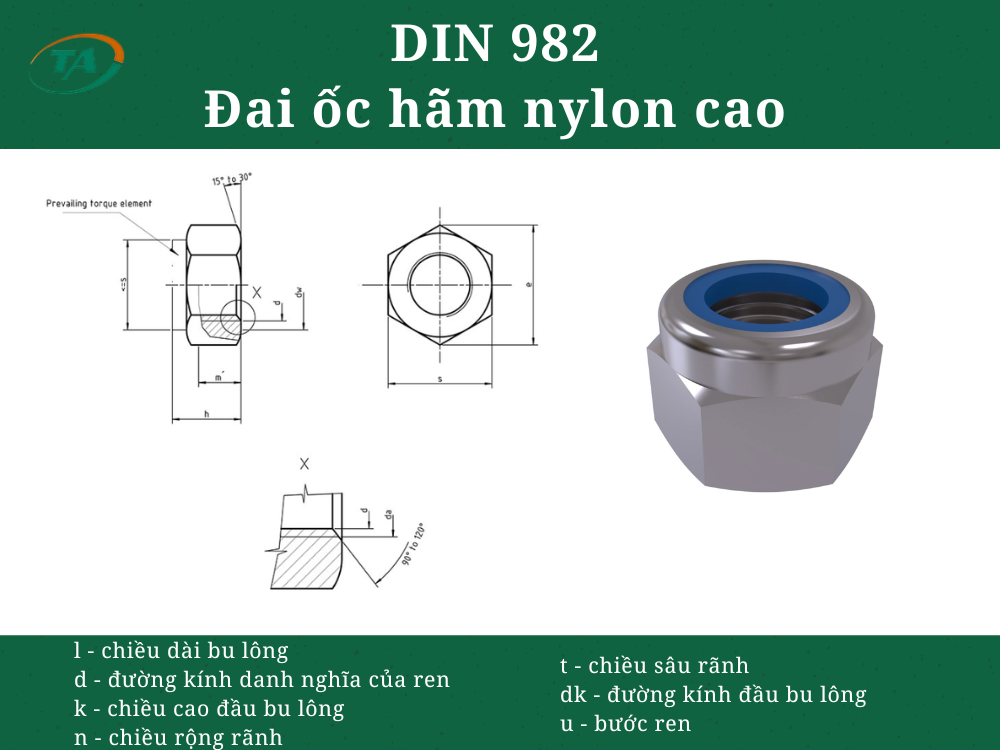

Bảng theo DIN 982
Kích thước: mm
| Thông số | Điều kiện | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ren thay thế | – | – | M8x1 | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x2 | M20x2 | M22x2 | M24x2 | – | |
| Ren thay thế | – | – | – | M10x1,25 | M12x1,25 | – | – | M18x1,5 | M20x2 | M22x2 | – | – | |
| P | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | |
| da | min. | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| max. | 5,75 | 6,75 | 7,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,5 | 21,6 | 23,7 | 25,9 | |
| dw | min. | 6,9 | 8,9 | 9,6 | 11,6 | 15,6 | 17,4 | 20,5 | 22,5 | 24,9 | 27,7 | 29,5 | 33,2 |
| e | min. | 8,79 | 11,05 | 12,12 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 29,56 | 32,95 | 35,03 | 29,55 |
| h | max. = tiêu chuẩn | 6,3 | 8 | 8,5 | 9,5 | 11,5 | 14 | 16 | 18 | 20 | 22 | 25 | 28 |
| min. | 6 | 7,7 | 8,2 | 9,14 | 11,14 | 13,64 | 15,3 | 17,3 | 19,16 | 20,7 | 23,7 | 26,7 | |
| m | min. | 4,4 | 4,9 | 6,14 | 6,44 | 8,04 | 10,37 | 12,1 | 14,1 | 15,1 | 16,9 | 18,1 | 20,2 |
| m´ | min. | 3,52 | 3,92 | 4,91 | 5,15 | 6,43 | 8,3 | 9,68 | 11,28 | 12,08 | 13,52 | 14,48 | 16,16 |
| s | max. = tiêu chuẩn | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
| min. | 7,78 | 9,78 | 10,73 | 12,73 | 16,73 | 19,67 | 21,67 | 23,67 | 26,16 | 29,16 | 31 | 35 | |
| Khối lượng (7,85 kg/dm³) | kg/1000 chiếc | 1,4 | 3,1 | 3,2 | 6 | 11,7 | 16,6 | 21 | 37,8 | 51,6 | 68 | 86 | 127 |
