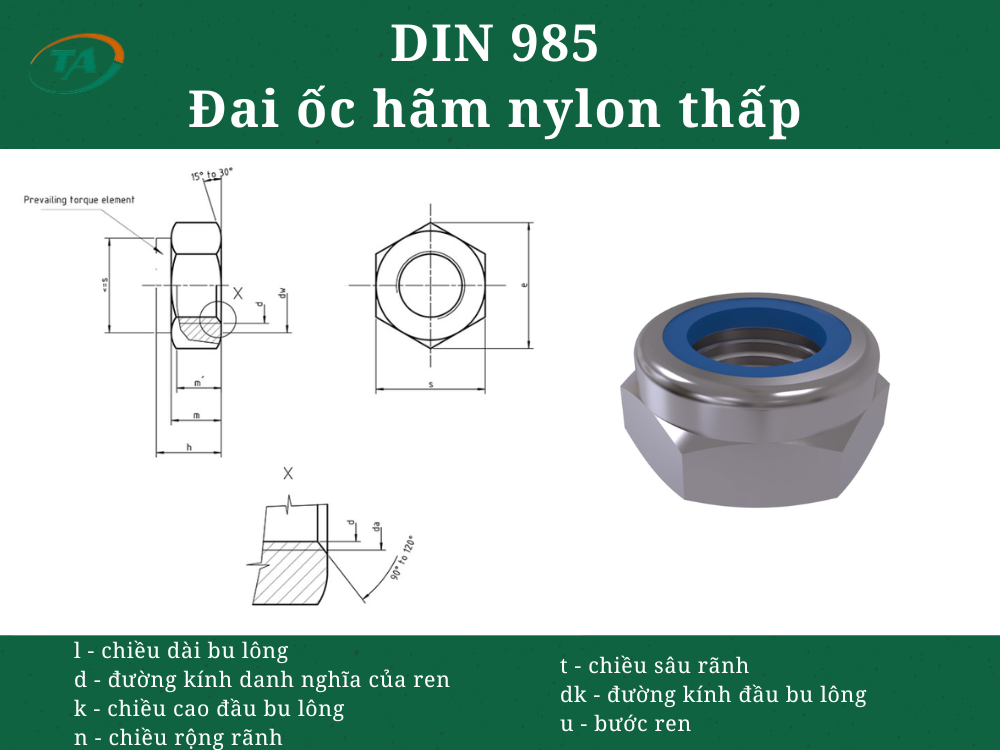

Giới thiệu DIN 985 Đai ốc hãm nylon thấp
DIN 985 là tiêu chuẩn quy định đai ốc hãm nylon thấp, có vòng nylon ở phần trên để tạo lực ma sát với ren bu lông, giúp hạn chế hiện tượng tự nới lỏng do rung động. Thiết kế thấp hơn DIN 982 giúp phù hợp với những mối ghép có không gian lắp đặt hạn chế, thường dùng trong cơ khí, máy móc và thiết bị.
Bảng theo DIN 985
Kích thước: mm
| Thông số | Điều kiện | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ren thay thế | – | – | – | – | M8x1 | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x2 | – | |
| Ren thay thế | – | – | – | – | – | M10x1,25 | M12x1,25 | – | – | M18x1,5 | – | |
| P | 0,5 | 0,7 | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | |
| da | min. | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 |
| max. | 3,45 | 4,6 | 5,75 | 6,75 | 7,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,5 | |
| dw | min. | 4,6 | 5,9 | 6,9 | 8,9 | 9,6 | 11,6 | 15,6 | 17,4 | 20,5 | 22,5 | 24,9 |
| e | min. | 6,01 | 7,66 | 8,79 | 11,05 | 12,12 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 29,56 |
| h | max. = tiêu chuẩn | 4 | 5 | 5 | 6 | 7,5 | 8 | 10 | 12 | 14 | 16 | 18,5 |
| min. | 3,7 | 4,7 | 4,7 | 5,7 | 7,14 | 7,64 | 9,64 | 11,57 | 13,3 | 15,3 | 17,66 | |
| m | min. | 2,4 | 2,9 | 3,2 | 4 | 4,7 | 5,5 | 6,5 | 8 | 9,5 | 10,5 | 13 |
| m´ | min. | 1,65 | 2,2 | 2,75 | 3,3 | 3,85 | 4,4 | 5,5 | 6,6 | 7,7 | 8,8 | 9,9 |
| s | max. = tiêu chuẩn | 5,5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 |
| min. | 5,32 | 6,78 | 7,78 | 9,78 | 10,73 | 12,73 | 16,73 | 18,67 | 21,67 | 23,67 | 26,16 | |
| Khối lượng (7,85 kg/dm³) | kg/1000 chiếc | 0,5 | 1 | 1,4 | 2,4 | 3 | 5,1 | 10,6 | 17,2 | 26 | 34 | 45 |
Bảng theo DIN 985 – phần tiếp theo
Kích thước: mm
| Thông số | Điều kiện | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ren thay thế | M20x2 | M22x2 | M24x2 | M27x2 | M30x2 | M33x2 | M36x3 | M39x3 | M42x3 | M45x3 | M48x3 | |
| Ren thay thế | M20x1,5 | M22x1,5 | – | – | – | – | – | – | – | – | – | |
| P | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 | |
| da | min. | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 |
| max. | 21,6 | 23,7 | 25,9 | 29,1 | 32,4 | 35,6 | 38,9 | 42,1 | 45,4 | 48,6 | 51,8 | |
| dw | min. | 27,7 | 29,5 | 33,2 | 38 | 42,7 | 46,6 | 51,1 | 55,9 | 60,6 | 64,7 | 69,4 |
| e | min. | 32,95 | 35,03 | 39,55 | 45,2 | 50,85 | 55,37 | 60,79 | 66,44 | 72,09 | 76,95 | 82,6 |
| h | max. = tiêu chuẩn | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 |
| min. | 18,7 | 20,7 | 22,7 | 25,7 | 28,7 | 31,4 | 34,4 | 37,4 | 40,4 | 43,4 | 46,4 | |
| m | min. | 14 | 15 | 15 | 17 | 19 | 22 | 25 | 27 | 29 | 32 | 36 |
| m´ | min. | 11 | 12,2 | 13,2 | 14,8 | 16,5 | 18,2 | 19,8 | 21,5 | 23,1 | 24,8 | 26,5 |
| s | max. = tiêu chuẩn | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 |
| min. | 29,16 | 31 | 35 | 40 | 45 | 46 | 53,8 | 58,8 | 63,8 | 68,1 | 73,1 | |
| Khối lượng (7,85 kg/dm³) | kg/1000 chiếc | 65 | 75 | 100 | 162 | 212 | 317 | 415 | 499 | 628 | 771 | 998 |
