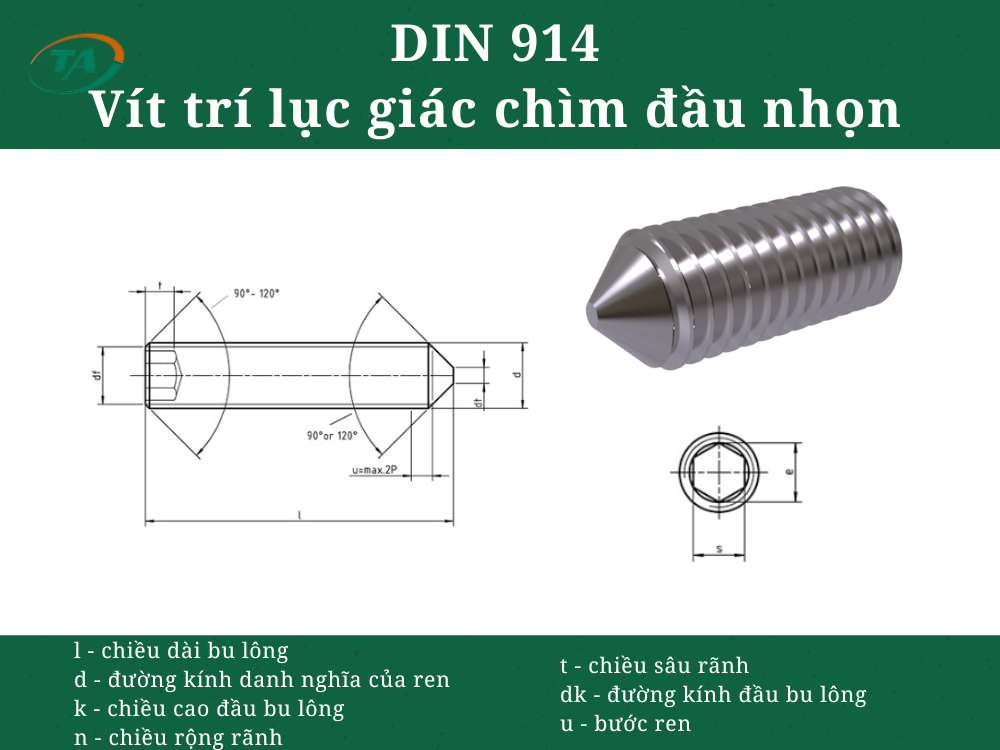

Giới thiệu về DIN 914 – Vít trí lục giác chìm đầu nhọn
DIN 914 là tiêu chuẩn quy định vít trí lục giác chìm đầu nhọn, có đầu nhọn giúp tạo điểm tỳ và tăng khả năng giữ chặt chi tiết khi siết bằng khóa lục giác. Loại vít này thường được sử dụng để cố định, định vị các chi tiết trên trục, bánh răng, khớp nối và các bộ phận máy, đặc biệt khi cần liên kết chắc chắn trong không gian nhỏ.
Bảng tra cứu DIN 914 – Vít trí lục giác chìm đầu nhọn
Kích thước DIN 914
Đơn vị: mm
| Thông số | M1,4 | M1,6 | (M1,8) | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,3 | 0,35 | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 |
| df | approx. | Lower limit of minor thread diameter | ||||||||||||||||
| dt max. | – | – | – | – | – | – | – | – | – | 1,5 | 2 | 2,5 | 3 | 4 | 4 | 5 | 5 | 6 |
| dt min. | – | – | – | – | – | – | – | 0,9 | 1,4 | 1,9 | 2,4 | 3,25 | 3,25 | 4,25 | 4,25 | 5,25 | 5,25 | 6 |
| e min. | 0,803 | 0,803 | 0,803 | 1,003 | 1,427 | 1,73 | 2,3 | 2,87 | 3,44 | 4,58 | 5,72 | 6,86 | 6,86 | 9,15 | 11,43 | 11,43 | 13,72 | 13,72 |
| s nominal | 0,7 | 0,7 | 0,7 | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 10 | 12 | 12 |
| s min. | 0,711 | 0,711 | 0,711 | 0,889 | 1,27 | 1,52 | 2,02 | 2,52 | 3,02 | 4,02 | 5,02 | 6,02 | 6,02 | 8,025 | 10,025 | 10,025 | 12,032 | 12,032 |
| s max. | 0,724 | 0,724 | 0,724 | 0,902 | 1,295 | 1,545 | 2,045 | 2,56 | 3,08 | 4,095 | 5,095 | 6,095 | 6,095 | 8,115 | 10,115 | 10,115 | 12,142 | 12,142 |
| t min. | 0,6 | 0,7 | 0,8 | 0,8 | 1,2 | 1,2 | 1,5 | 2 | 2 | 3 | 4 | 4,5 | 5,6 | 6,4 | 7,2 | 8 | 9 | 10 |
| l min. | 1,4 | 1,5 | 1,6 | 1,7 | 2 | 2 | 2,5 | 3 | 3,5 | 5 | 6 | 8 | 9 | 10 | 11 | 12 | 13,5 | 15 |
Khối lượng theo chiều dài
Khối lượng: kg/1000 chiếc, với khối lượng riêng 7,85 kg/dm³
| Chiều dài l (mm) | Dung sai min. | Dung sai max. | M1,4 | M1,6 | (M1,8) | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 1,8 | 2,2 | ||||||||||||||||||
| 2,5 | 2,3 | 2,7 | 0,018 | 0,023 | 0,03 | |||||||||||||||
| 3 | 2,8 | 3,2 | 0,022 | 0,029 | 0,036 | 0,044 | ||||||||||||||
| (3,5) | 3,26 | 3,74 | ||||||||||||||||||
| 4 | 3,76 | 4,24 | 0,029 | 0,037 | 0,048 | 0,059 | 0,1 | 0,13 | ||||||||||||
| 5 | 4,76 | 5,24 | 0,036 | 0,046 | 0,06 | 0,074 | 0,125 | 0,17 | 0,26 | |||||||||||
| 6 | 5,76 | 6,24 | 0,049 | 0,056 | 0,072 | 0,089 | 0,15 | 0,21 | 0,34 | 0,49 | ||||||||||
| 8 | 7,71 | 8,29 | 0,119 | 0,199 | 0,3 | 0,49 | 0,73 | 1,04 | ||||||||||||
| 10 | 9,71 | 10,29 | 0,148 | 0,249 | 0,39 | 0,64 | 0,97 | 1,39 | 2,35 | |||||||||||
| 12 | 11,65 | 12,35 | 0,48 | 0,79 | 1,21 | 1,74 | 2,98 | 4,42 | ||||||||||||
| (14) | 13,65 | 14,35 | ||||||||||||||||||
| 16 | 15,65 | 16,35 | 0,66 | 1,09 | 1,69 | 2,44 | 4,24 | 6,42 | 8,9 | |||||||||||
| (18) | 17,65 | 18,35 | ||||||||||||||||||
| 20 | 19,58 | 20,42 | 0,84 | 1,39 | 2,17 | 3,14 | 5,5 | 8,4 | 11,7 | 20,1 | ||||||||||
| (22) | 21,58 | 22,42 | ||||||||||||||||||
| 25 | 24,58 | 25,42 | 2,77 | 4,02 | 7,09 | 10,8 | 15,3 | 26,6 | 40,7 | |||||||||||
| (28) | 27,58 | 28,42 | ||||||||||||||||||
| 30 | 29,58 | 30,42 | 4,9 | 8,68 | 13,3 | 18,9 | 33,2 | 51 | 68,7 | |||||||||||
| 35 | 34,5 | 35,5 | 5,78 | 10,3 | 15,8 | 22,5 | 39,7 | 61,3 | 83,2 | |||||||||||
| 40 | 39,5 | 40,5 | 11,9 | 18,3 | 26,1 | 46,3 | 71,6 | 98,2 | ||||||||||||
| 45 | 44,5 | 45,5 | 81,9 | 113 | ||||||||||||||||
| 50 | 49,5 | 50,5 | 92,2 | |||||||||||||||||
| 55 | 54,4 | 55,6 | ||||||||||||||||||
| 60 | 59,4 | 60,6 |
