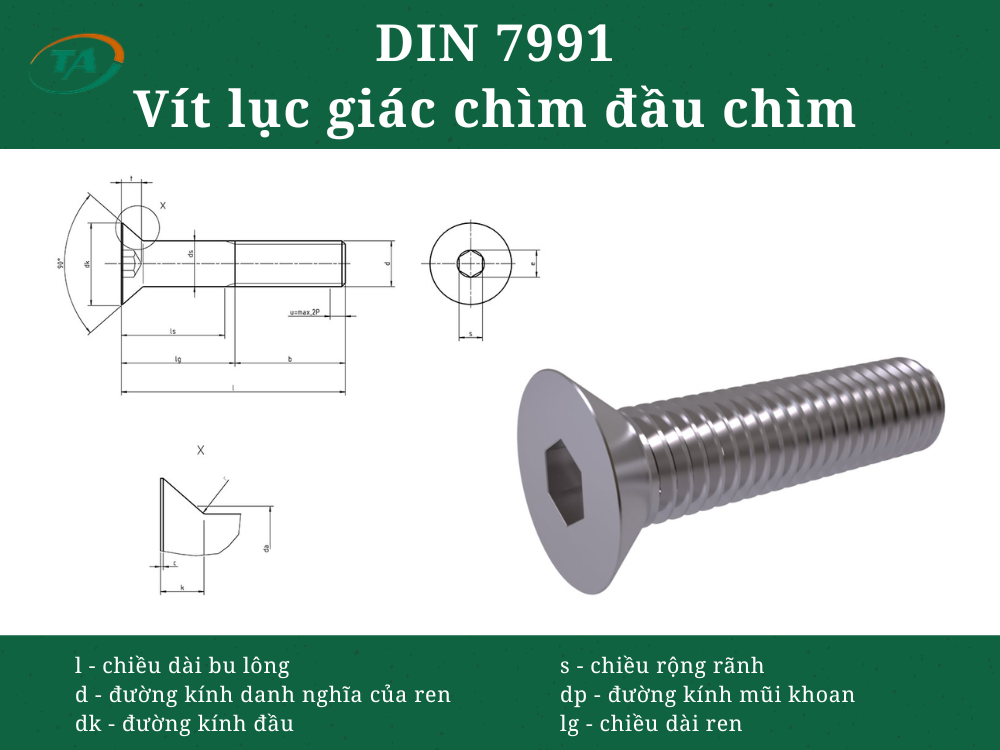

Giới thiệu về DIN 7991 – Vít lục giác chìm đầu chìm
DIN 7991 là tiêu chuẩn quy định vít lục giác chìm đầu chìm, có đầu vít dạng côn và rãnh lục giác chìm để siết bằng khóa lục giác. Khi lắp đặt đúng kỹ thuật, đầu vít có thể nằm gần như phẳng với bề mặt vật liệu, thường được sử dụng trong cơ khí, máy móc, thiết bị và các kết cấu yêu cầu bề mặt gọn, không nhô đầu vít.
Bảng kích thước vít theo tiêu chuẩn DIN 7991
Đơn vị kích thước: mm
| Thông số | Điều kiện | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | — | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 | 2,5 | 2,5 | 3,0 |
| a | — | 2° / 0 | 90° | 60° | — | — | — | — | — | — | — | — | — | — |
| b | l ≤ 125 mm | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
| b | 125 < l ≤ 200 mm | — | — | — | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 |
| b | l > 200 mm | — | — | — | — | — | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 |
| c | xấp xỉ | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 1,0 | 1,0 |
| dk | tiêu chuẩn = max. | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 24,0 | 27,0 | 30,0 | 33,0 | 36,0 | 36,0 | 39,0 |
| dk | min. | 5,7 | 7,64 | 9,64 | 11,57 | 15,57 | 19,48 | 23,48 | 26,48 | 29,48 | 32,38 | 35,38 | 35,38 | 38,38 |
| da | max. | 3,6 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | 13,7 | 15,7 | 17,7 | 20,2 | 22,4 | 24,4 | 26,4 |
| ds | tiêu chuẩn = max. | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 | 22,0 | 24,0 |
| ds | min. | 2,86 | 3,82 | 4,82 | 5,82 | 7,78 | 9,78 | 11,73 | 13,73 | 15,73 | 17,73 | 19,67 | 21,67 | 23,67 |
| e | min. | 2,3 | 2,87 | 3,44 | 4,58 | 5,72 | 6,86 | 9,15 | 11,43 | 11,43 | 13,72 | 13,72 | 16,0 | 16,0 |
| k | max. | 1,7 | 2,3 | 2,8 | 3,3 | 4,4 | 5,5 | 6,5 | 7,0 | 7,5 | 8,0 | 8,5 | 13,1 | 14,0 |
| r | min. | 0,1 | 0,2 | 0,2 | 0,3 | 0,5 | 0,5 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,6 |
| s | tiêu chuẩn | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 10,0 | 12,0 | 12,0 | 14,0 | 14,0 |
| s | min. | 2,02 | 2,52 | 3,02 | 4,02 | 5,02 | 6,02 | 8,025 | 10,025 | 10,025 | 12,032 | 12,032 | 14,032 | 14,032 |
| s | max. | 2,1 | 2,6 | 3,1 | 4,12 | 5,14 | 6,14 | 8,175 | 10,175 | 10,175 | 12,212 | 12,212 | 14,212 | 14,212 |
| t | tiêu chuẩn = max. | 1,2 | 1,8 | 2,3 | 2,5 | 3,5 | 4,4 | 4,6 | 4,8 | 5,3 | 5,5 | 5,9 | 8,8 | 10,3 |
| t | min. | 0,95 | 1,5 | 2,05 | 2,25 | 3,2 | 4,1 | 4,3 | 4,5 | 5,0 | 5,2 | 5,6 | 8,44 | 9,87 |
Chiều dài vít và chiều dài phần thân theo DIN 7991
Chiều dài phần thân ls và lg
| Chiều dài tiêu chuẩn l | Chiều dài thực min. | Chiều dài thực max. | M3: ls min. | M3: lg max. | M4: ls min. | M4: lg max. | M5: ls min. | M5: lg max. | M6: ls min. | M6: lg max. | M8: ls min. | M8: lg max. | M10: ls min. | M10: lg max. | M12: ls min. | M12: lg max. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 7,71 | 8,29 | — | 3,2 | — | 4,4 | — | 5,2 | — | 6,3 | — | — | — | — | ||
| 10 | 9,71 | 10,29 | — | 3,2 | — | 4,4 | — | 5,2 | — | 6,3 | — | 8,2 | — | — | — | — |
| 12 | 11,65 | 12,35 | — | 3,2 | — | 4,4 | — | 5,2 | — | 6,3 | — | 8,2 | — | 10,0 | — | — |
| 16 | 15,65 | 16,35 | — | 3,2 | — | 4,4 | — | 5,2 | — | 6,3 | — | 8,2 | — | 10,0 | — | — |
| 20 | 19,58 | 20,42 | — | 3,2 | — | 4,4 | — | 5,2 | — | 6,3 | — | 8,2 | — | 10,0 | — | 11,8 |
| 25 | 24,58 | 25,42 | 10,5 | 13,0 | — | 4,4 | — | 5,2 | — | 6,3 | — | 8,2 | — | 10,0 | — | 11,8 |
| 30 | 29,58 | 30,42 | 15,5 | 18,0 | 12,5 | 16,0 | — | 5,2 | — | 6,3 | — | 8,2 | — | 10,0 | — | 11,8 |
| 35 | 34,5 | 35,5 | — | — | 17,5 | 21,0 | 15,0 | 19,0 | — | 6,3 | — | 8,2 | — | 10,0 | — | 11,8 |
| 40 | 39,5 | 40,5 | — | — | 22,5 | 26,0 | 20,0 | 24,0 | 17,0 | 22,0 | — | 8,2 | — | 10,0 | — | 11,8 |
| 50 | 49,5 | 50,5 | — | — | — | — | 30,0 | 34,0 | 27,0 | 32,0 | 21,7 | 28,0 | 16,5 | 24,0 | — | 11,8 |
| 60 | 59,4 | 60,6 | — | — | — | — | — | — | — | — | 31,7 | 38,0 | 26,5 | 34,0 | 21,25 | 30,0 |
| 70 | 69,4 | 70,6 | — | — | — | — | — | — | — | — | — | — | 36,5 | 44,0 | 31,25 | 40,0 |
Chiều dài vít và chiều dài phần thân – (M14) đến M24
| Chiều dài tiêu chuẩn l | Chiều dài thực min. | Chiều dài thực max. | (M14): ls min. | (M14): lg max. | M16: ls min. | M16: lg max. | (M18): ls min. | (M18): lg max. | M20: ls min. | M20: lg max. | (M22): ls min. | (M22): lg max. | M24: ls min. | M24: lg max. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 19,58 | 20,42 | — | — | — | — | — | — | — | — | — | — | — | — |
| 25 | 24,58 | 25,42 | — | 13,0 | — | — | — | — | — | — | — | — | — | — |
| 30 | 29,58 | 30,42 | — | 13,0 | — | 13,5 | — | — | — | — | — | — | — | — |
| 35 | 34,5 | 35,5 | — | 13,0 | — | 13,5 | — | 15,5 | — | 16,0 | — | — | — | |
| 40 | 39,5 | 40,5 | — | 13,0 | — | 13,5 | — | 15,5 | — | 16,0 | — | 20,6 | — | |
| 50 | 49,5 | 50,5 | — | 13,0 | — | 13,5 | — | 15,5 | — | 16,0 | — | 20,6 | — | 23,0 |
| 60 | 59,4 | 60,6 | 16,0 | 26,0 | — | 13,5 | — | 15,5 | — | 16,0 | — | 20,6 | — | 23,0 |
| 70 | 69,4 | 70,6 | 26,0 | 36,0 | 22,0 | 32,0 | 15,5 | 28,0 | — | 16,0 | — | 20,6 | — | 23,0 |
| 80 | 79,4 | 80,6 | 36,0 | 46,0 | 32,0 | 42,0 | 25,5 | 38,0 | 21,5 | 34,0 | — | 20,6 | — | 23,0 |
| 90 | 89,3 | 90,7 | — | — | 42,0 | 52,0 | 35,5 | 48,0 | 31,5 | 44,0 | 27,5 | 40,0 | — | 23,0 |
| 100 | 99,3 | 100,7 | — | — | — | — | 45,5 | 58,0 | 41,5 | 54,0 | 37,5 | 50,0 | 31,0 | 46,0 |
| 70 | 69,4 | 70,6 | — | — | — | — | — | — | — | — | — | — | 36,5 | 44,0 |
