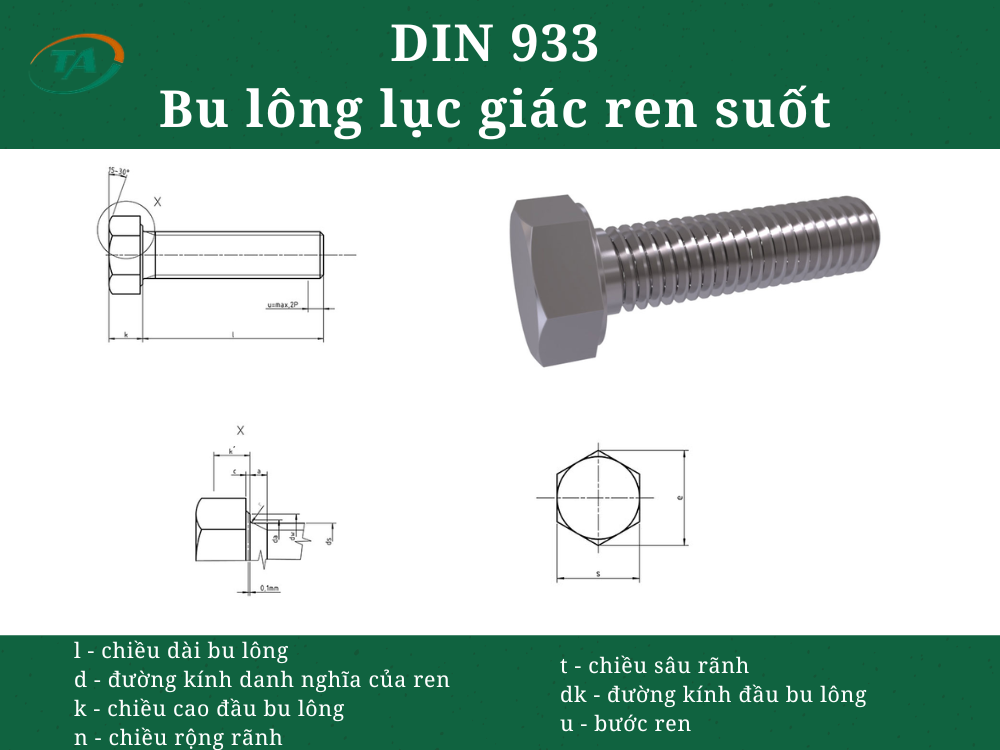

Giới thiệu về DIN 933 – Bu lông lục giác ren suốt
DIN 933 là tiêu chuẩn quy định bu lông lục giác ren suốt, có đầu lục giác và phần thân được tạo ren toàn bộ chiều dài. Loại bu lông này thường được sử dụng để liên kết các chi tiết cơ khí, máy móc và kết cấu thép, đặc biệt phù hợp với các mối ghép cần điều chỉnh chiều sâu ăn ren hoặc liên kết các chi tiết có chiều dày khác nhau.
Bảng tra cứu DIN 933 – Bu lông lục giác ren suốt
Kích thước DIN 933 – ISO 4017
Đơn vị: mm
| Thông số | M1,6 | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 |
| a max. | 1,05 | 1,2 | 1,35 | 1,5 | 2,1 | 2,4 | 3 | 4 | 4,5 | 5,3 | 6 | 7,5 | 9 | 10,5 | 12 | 13,5 | 15 | 16,5 | 18 |
| a min. | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 |
| c max. | 0,25 | 0,25 | 0,25 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 |
| c min. | 0,1 | 0,1 | 0,1 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | — |
| da max. | 2 | 2,6 | 3,1 | 3,6 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | 13,7 | 17,7 | 22,4 | 26,4 | 33,4 | 39,4 | 45,6 | 52,6 | 63 | 71 |
| dw – Class A min. | 2,27 | 3,07 | 4,07 | 4,57 | 5,88 | 6,88 | 8,88 | 11,63 | 14,63 | 16,63 | 22,49 | 28,19 | 33,61 | — | — | — | — | — | — |
| dw – Class B min. | 2,3 | 2,95 | 3,95 | 4,45 | 5,74 | 6,74 | 8,74 | 11,47 | 14,47 | 16,47 | 22 | 27,7 | 33,25 | 42,75 | 51,11 | 59,95 | 69,45 | 78,66 | 88,16 |
| e – Class A min. | 3,41 | 4,32 | 5,45 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 26,75 | 33,53 | 39,98 | — | — | — | — | — | — |
| e – Class B min. | 3,28 | 4,18 | 5,31 | 5,88 | 7,5 | 8,63 | 10,89 | 14,2 | 17,59 | 19,85 | 26,17 | 32,95 | 39,55 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,86 |
| k nominal | 1,1 | 1,4 | 1,7 | 2 | 2,8 | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 10 | 12,5 | 15 | 18,7 | 22,5 | 26 | 30 | 35 | 40 |
| k – Class A max. | 1,225 | 1,525 | 1,825 | 2,125 | 2,925 | 3,65 | 4,15 | 5,45 | 6,58 | 7,68 | 10,18 | 12,715 | 15,215 | — | — | — | — | — | — |
| k – Class A min. | 0,975 | 1,275 | 1,575 | 1,875 | 2,675 | 3,35 | 3,85 | 5,15 | 6,22 | 7,32 | 9,82 | 12,285 | 14,785 | — | — | — | — | — | — |
| k – Class B max. | 1,3 | 1,6 | 1,9 | 2,2 | 3 | 3,74 | 4,24 | 5,54 | 6,69 | 7,79 | 10,29 | 12,85 | 15,35 | 19,12 | 22,95 | 26,42 | 30,42 | 35,5 | 40,5 |
| k – Class B min. | 0,9 | 1,2 | 1,5 | 1,8 | 2,6 | 3,26 | 3,76 | 5,06 | 6,11 | 7,21 | 9,71 | 12,15 | 14,65 | 18,28 | 22,08 | 25,58 | 29,58 | 34,5 | 39,5 |
| kwb – Class A min. | 0,68 | 0,89 | 1,1 | 1,31 | 1,87 | 2,35 | 2,7 | 3,61 | 4,35 | 5,12 | 6,87 | 8,6 | 10,35 | — | — | — | — | — | — |
| kwb – Class B min. | 0,63 | 0,84 | 1,05 | 1,26 | 1,82 | 2,28 | 2,63 | 3,54 | 4,28 | 5,05 | 6,8 | 8,51 | 10,26 | 12,8 | 15,46 | 17,91 | 20,71 | 24,15 | 27,65 |
| r min. | 0,1 | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,8 | 0,8 | 1 | 1 | 1,2 | 1,6 | 2 | 2 |
| s nominal max. | 3,2 | 4 | 5 | 5,5 | 7 | 8 | 10 | 13 | 16 | 18 | 24 | 30 | 36 | 46 | 55 | 65 | 75 | 85 | 95 |
| s – Class A min. | 3,02 | 3,82 | 4,82 | 5,32 | 6,78 | 7,78 | 9,78 | 12,73 | 15,73 | 17,73 | 23,67 | 29,67 | 35,38 | — | — | — | — | — | — |
| s – Class B min. | 2,9 | 3,7 | 4,7 | 5,2 | 6,64 | 7,64 | 9,64 | 12,57 | 15,57 | 17,57 | 23,16 | 29,16 | 35 | 45 | 53,8 | 63,1 | 73,1 | 82,8 | 92,8 |
Chiều dài bu lông DIN 933
Dung sai chiều dài theo cấp sản xuất A và B
| l (mm) | Class A min. | Class A max. | Class B min. | Class B max. |
|---|---|---|---|---|
| 2 | 1,8 | 2,2 | — | — |
| 3 | 2,8 | 3,2 | — | — |
| 4 | 3,76 | 4,24 | — | — |
| 5 | 4,76 | 5,24 | — | — |
| 6 | 5,76 | 6,24 | — | — |
| 8 | 7,71 | 8,29 | — | — |
| 10 | 9,71 | 10,29 | — | — |
| 12 | 11,65 | 12,35 | — | — |
| 16 | 15,65 | 16,35 | — | — |
| 20 | 19,58 | 20,42 | 18,95 | 21,05 |
| 25 | 24,58 | 25,42 | 23,95 | 26,05 |
| 30 | 29,58 | 30,42 | 28,95 | 31,05 |
| 35 | 34,5 | 35,5 | 33,75 | 36,25 |
| 40 | 39,5 | 40,5 | 38,75 | 41,25 |
| 45 | 44,5 | 45,5 | 43,75 | 46,25 |
| 50 | 49,5 | 50,5 | 48,75 | 51,25 |
| 55 | 54,4 | 55,6 | 53,5 | 56,5 |
| 60 | 59,4 | 60,6 | 58,5 | 61,5 |
| 65 | 64,4 | 65,6 | 63,5 | 66,5 |
| 70 | 69,4 | 70,6 | 68,5 | 71,5 |
| 80 | 79,4 | 80,6 | 78,5 | 81,5 |
| 90 | 89,3 | 90,7 | 88,25 | 91,75 |
| 100 | 99,3 | 100,7 | 98,25 | 101,75 |
| 110 | 109,3 | 110,7 | 108,25 | 111,75 |
| 120 | 119,3 | 120,7 | 118,25 | 121,75 |
| 130 | 129,2 | 130,8 | 128 | 132 |
| 140 | 139,2 | 140,8 | 138 | 142 |
| 150 | 149,2 | 150,8 | 148 | 152 |
| 160 | — | — | 158 | 162 |
| 180 | — | — | 178 | 182 |
| 200 | — | — | 197,7 | 202,3 |
Kích thước không tiêu chuẩn
| Thông số | M3,5 | M14 | M18 | M22 | M27 | M33 | M39 | M45 | M52 | M60 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,6 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 |
| a max. | 1,8 | 6 | 7,5 | 7,5 | 9 | 10,5 | 12 | 13,5 | 15 | 16,5 |
| a min. | 0,6 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 |
| c max. | 0,4 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 |
| c min. | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | — |
| da max. | 4,1 | 15,7 | 20,2 | 24,4 | 30,4 | 36,4 | 42,4 | 48,6 | 56,6 | 67 |
| dw – Class A min. | 5,07 | 19,64 | 25,34 | 31,71 | — | — | — | — | — | — |
| dw – Class B min. | 4,95 | 19,15 | 24,85 | 31,35 | 38 | 46,55 | 55,86 | 64,7 | 74,2 | 83,41 |
| e – Class A min. | 6,58 | 23,36 | 30,14 | 37,72 | — | — | — | — | — | — |
| e – Class B min. | 6,44 | 22,78 | 29,56 | 37,29 | 45,2 | 55,37 | 66,44 | 76,95 | 88,25 | 99,21 |
| k nominal | 2,4 | 8,8 | 11,5 | 14 | 17 | 21 | 25 | 28 | 33 | 38 |
| k – Class A max. | 2,525 | 8,98 | 11,715 | 14,215 | — | — | — | — | — | — |
| k – Class A min. | 2,275 | 8,62 | 11,285 | 13,785 | — | — | — | — | — | — |
| k – Class B max. | 2,6 | 9,09 | 11,85 | 14,35 | 17,35 | 21,42 | 25,42 | 28,42 | 33,5 | 38,5 |
| k – Class B min. | 2,2 | 8,51 | 11,15 | 13,65 | 16,65 | 20,58 | 24,58 | 27,58 | 32,5 | 37,5 |
| kwb – Class A min. | 1,59 | 6,03 | 7,9 | 9,65 | — | — | — | — | — | — |
| kwb – Class B min. | 1,54 | 5,96 | 7,81 | 9,56 | 11,66 | 14,41 | 17,21 | 19,31 | 22,75 | 26,25 |
| r min. | 0,1 | 0,6 | 0,6 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 |
| s nominal max. | 6 | 21 | 27 | 34 | 41 | 50 | 60 | 70 | 80 | 90 |
| s – Class A min. | 5,82 | 20,67 | 26,67 | 33,38 | — | — | — | — | — | — |
| s – Class B min. | 5,7 | 20,16 | 26,16 | 33 | 40 | 49 | 58,8 | 68,1 | 78,1 | 87,8 |
Chiều dài bu lông – kích thước không tiêu chuẩn
| l (mm) | Class A min. | Class A max. | Class B min. | Class B max. |
|---|---|---|---|---|
| 2 | 1,8 | 2,2 | — | — |
| 3 | 2,8 | 3,2 | — | — |
| 4 | 3,76 | 4,24 | — | — |
| 5 | 4,76 | 5,24 | — | — |
| 6 | 5,76 | 6,24 | — | — |
| 8 | 7,71 | 8,29 | — | — |
| 10 | 9,71 | 10,29 | — | — |
| 12 | 11,65 | 12,35 | — | — |
| 16 | 15,65 | 16,35 | — | — |
| 20 | 19,58 | 20,42 | 18,95 | 21,05 |
| 25 | 24,58 | 25,42 | 23,95 | 26,05 |
| 30 | 29,58 | 30,42 | 28,95 | 31,05 |
| 35 | 34,5 | 35,5 | 33,75 | 36,25 |
| 40 | 39,5 | 40,5 | 38,75 | 41,25 |
| 45 | 44,5 | 45,5 | 43,75 | 46,25 |
| 50 | 49,5 | 50,5 | 48,75 | 51,25 |
| 55 | 54,4 | 55,6 | 53,5 | 56,5 |
| 60 | 59,4 | 60,6 | 58,5 | 61,5 |
| 65 | 64,4 | 65,6 | 63,5 | 66,5 |
| 70 | 69,4 | 70,6 | 68,5 | 71,5 |
| 80 | 79,4 | 80,6 | 78,5 | 81,5 |
| 90 | 89,3 | 90,7 | 88,25 | 91,75 |
| 100 | 99,3 | 100,7 | 98,25 | 101,75 |
| 110 | 109,3 | 110,7 | 108,25 | 111,75 |
| 120 | 119,3 | 120,7 | 118,25 | 121,75 |
| 130 | 129,2 | 130,8 | 128 | 132 |
| 140 | 139,2 | 140,8 | 138 | 142 |
| 150 | 149,2 | 150,8 | 148 | 152 |
| 160 | — | — | 158 | 162 |
| 180 | — | — | 178 | 182 |
| 200 | — | — | 197,7 | 202,3 |
