DIN 6916 là tiêu chuẩn dành cho long đen tròn cường độ cao dùng trong kết cấu thép, đặc biệt trong các bộ liên kết bu lông cường độ cao có yêu cầu siết tạo lực căng trước. Sản phẩm thường được sử dụng cùng bu lông DIN 6914 và đai ốc DIN 6915 để tạo thành một bộ liên kết đồng bộ trong nhà thép, cầu thép, kết cấu công nghiệp và các công trình chịu tải lớn.
DIN 6916 có đặc điểm là long đen phẳng có vát mép, được chế tạo bằng thép có độ cứng cao. Theo dữ liệu kỹ thuật, dải kích thước tiêu chuẩn từ M12 đến M36, độ cứng khoảng 295–300 HV10. Tiêu chuẩn DIN 6916 cũ hiện được thay thế bởi DIN EN 14399-6, tiêu chuẩn hiện hành dành cho long đen phẳng có vát dùng trong bộ liên kết kết cấu thép cường độ cao.
Các thông số kỹ thuật của long đen DIN 6916

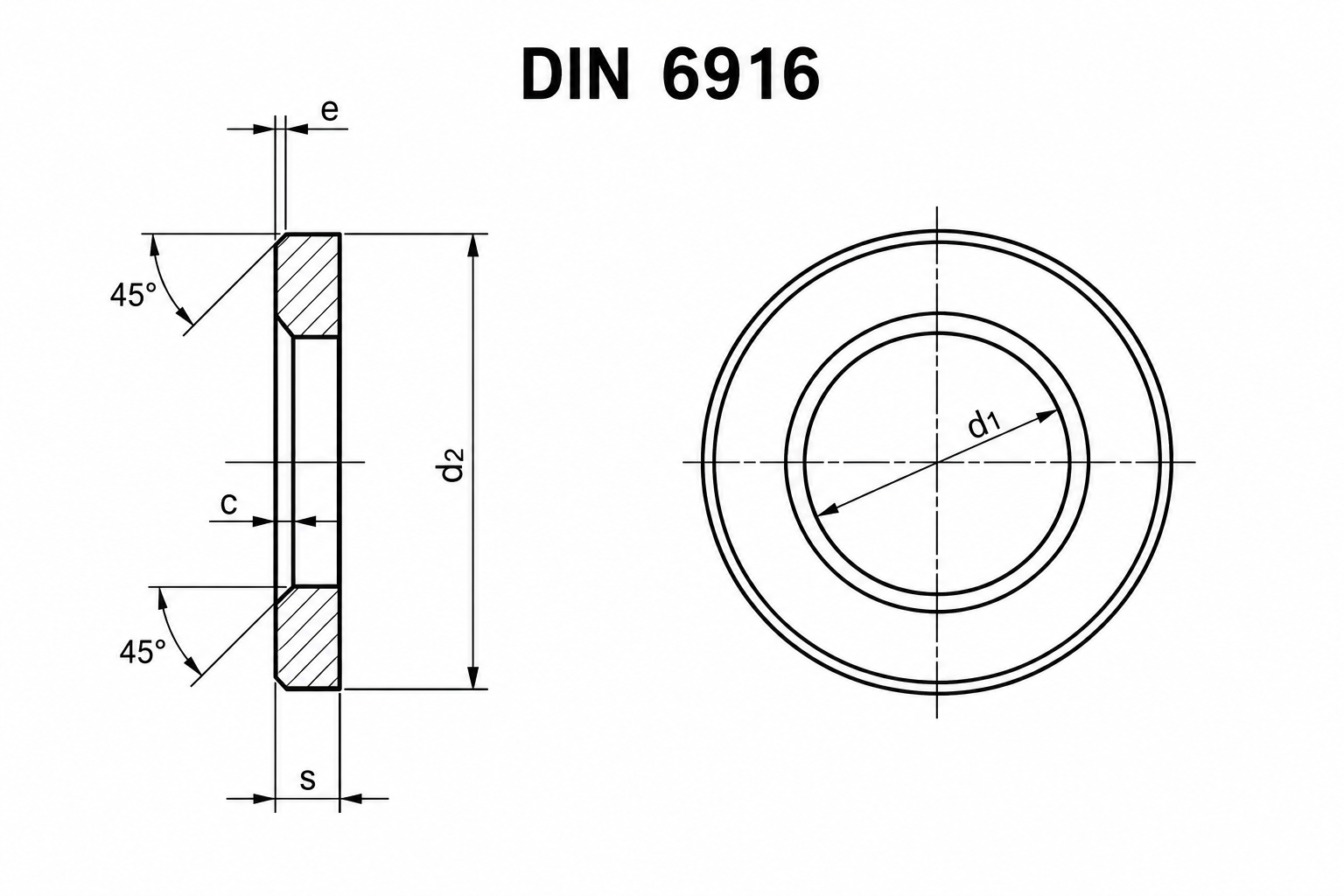

Các ký hiệu chính trên bản vẽ và bảng kích thước DIN 6916 gồm:
- d2 – Đường kính ngoài
- d – Đường kính trong
- s – Độ dày thành
- f1 – Vát mép ngoài
- f2 – Độ co ngót bên trong
Bảng tra tiêu chuẩn DIN 6916
Đơn vị: mm
Kích thước tiêu chuẩn | cho sợi chỉ | d1 | d2 | h | c | e | Trọng lượng kg/1000 chiếc | |||||
| tối thiểu = kích thước tiêu chuẩn | tối đa. | tối đa = kích thước tiêu chuẩn | Tối thiểu | kích thước tiêu chuẩn | tối đa. | Tối thiểu | tối thiểu = kích thước tiêu chuẩn | tối đa. | xấp xỉ. | |||
| 13 | M12 | 13 | 13,27 | 24 | 23,48 | 3 | 3,3 | 2,7 | 1,6 | 1,9 | 0,5 | 7,03 |
| 17 | M16 | 17 | 17,27 | 30 | 29,48 | 4 | 4,3 | 3,7 | 1,6 | 1,9 | 1 | 14,6 |
| 21 | M20 | 21 | 21,33 | 37 | 36,38 | 4 | 4,3 | 3,7 | 2 | 2,5 | 1 | 19,6 |
| 23 | M22 | 23 | 23,33 | 39 | 38,38 | 4 | 4,3 | 3,7 | 2 | 2,5 | 1 | 24,3 |
| 25 | M24 | 25 | 25,33 | 44 | 43,38 | 4 | 4,3 | 3,7 | 2 | 2,5 | 1 | 30,6 |
| 28 | M27 | 28 | 28,52 | 50 | 49 | 5 | 5,6 | 4,4 | 2,5 | 3 | 1 | 50,2 |
| 31 | M30 | 31 | 31,62 | 56 | 54,8 | 5 | 5,6 | 4,4 | 2,5 | 3 | 1 | 63,2 |
| 37 | M36 | 37 | 37,62 | 66 | 64,8 | 6 | 6,6 | 5,4 | 3 | 3,5 | 1,5 | 115 |
Lưu ý: Các thông số kích thước và dữ liệu kỹ thuật trong bảng được tổng hợp theo tiêu chuẩn và quy cách thường được sử dụng trong sản xuất, nhằm phục vụ mục đích tra cứu và tham khảo. Tùy theo phiên bản tiêu chuẩn, nhà sản xuất, vật liệu, độ cứng hoặc yêu cầu riêng của bản vẽ, một số thông số thực tế có thể có sai khác. Trước khi đặt hàng, gia công hoặc sử dụng trong công trình, người dùng nên đối chiếu lại với bản vẽ kỹ thuật, tiêu chuẩn áp dụng và tài liệu của sản phẩm thực tế. Chúng tôi luôn cố gắng cung cấp thông tin chính xác và cập nhật, tuy nhiên không đảm bảo dữ liệu trên website phù hợp với mọi trường hợp sử dụng. Người dùng có trách nhiệm kiểm tra và lựa chọn sản phẩm phù hợp với yêu cầu kỹ thuật của mình.
