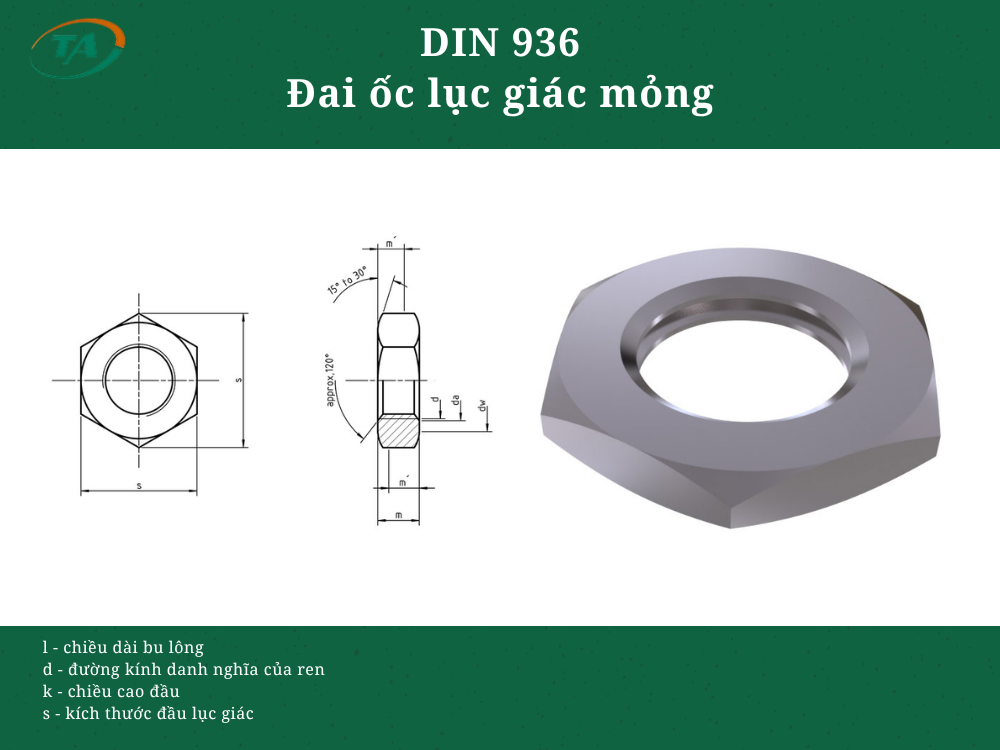

Giới thiệu DIN 936 Đai ốc lục giác mỏng
DIN 936 là tiêu chuẩn quy định đai ốc lục giác mỏng, có chiều cao thấp hơn đai ốc lục giác tiêu chuẩn, giúp tiết kiệm không gian trong mối ghép. Loại đai ốc này thường được sử dụng trong cơ khí, chế tạo máy và lắp ráp, đặc biệt ở những vị trí có không gian lắp đặt hạn chế.
Bảng tra DIN 936 – Đai ốc lục giác mỏng
Đơn vị: mm
Bảng 1 – M8 đến M24
| Thông số | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
|---|---|---|---|---|---|---|---|---|---|
| Ren 1 | M8x1 | M10x1 | M12x1,25 | M14x1,5 | M16x1,5 | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 |
| Ren 2 | – | M10x1,25 | M12x1,5 | – | – | M18x2 | M20x2 | M22x2 | M24x2 |
| P | 1,25 | 1 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 |
| da tối thiểu | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| da tối đa | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,5 | 21,6 | 23,7 | 25,9 |
| dw tối thiểu | 11,3 | 15,3 | 17,2 | 20,2 | 22,2 | 25,3 | 28,2 | 29,5 | 33,2 |
| e tối thiểu | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 29,56 | 32,95 | 35,03 | 39,55 |
| m tiêu chuẩn = tối đa | 5 | 6 | 7 | 8 | 8 | 9 | 9 | 10 | 10 |
| m tối thiểu | 4,7 | 5,7 | 6,64 | 7,42 | 7,42 | 8,42 | 8,1 | 9,1 | 9,1 |
| m´ tối thiểu | 3,8 | 4,6 | 5,3 | 5,9 | 5,9 | 6,7 | 6,5 | 7,3 | 7,3 |
| s tiêu chuẩn = tối đa | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
| s tối thiểu | 12,73 | 16,73 | 18,67 | 21,67 | 23,67 | 26,16 | 29,16 | 31 | 35 |
| Trọng lượng (7,85 kg/dm³), kg/1000 cái | 4 | 8,6 | 12,1 | 18,2 | 20,1 | 29,6 | 36,3 | 43,8 | 58 |
Bảng 2 – M27 đến M52
| Thông số | M27 | M30 | M33 | M36 | M39 | M42 | (M45) | M48 | M52 |
|---|---|---|---|---|---|---|---|---|---|
| Ren 1 | M27x1,5 | M30x1,5 | M33x1,5 | M36x1,5 | M39x1,5 | M42x1,5 | M45x1,5 | M48x1,5 | M52x1,5 |
| Ren 2 | M27x2 | M30x2 | M33x2 | M36x2 | M39x2 | M42x2 | M45x2 | M48x2 | M52x2 |
| Ren 3 | – | – | – | M36x3 | M39x3 | M42x3 | M45x3 | M48x3 | M52x3 |
| P | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 | 5 |
| da tối thiểu | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 |
| da tối đa | 29,1 | 32,4 | 35,6 | 38,9 | 42,1 | 45,4 | 48,6 | 51,8 | 56,2 |
| dw tối thiểu | 38 | 42,7 | 46,6 | 51,1 | 55,9 | 60,6 | 64,7 | 69,4 | 74,2 |
| e tối thiểu | 45,2 | 50,85 | 55,37 | 60,79 | 66,44 | 71,3 | 76,95 | 82,6 | 88,25 |
| m tiêu chuẩn = tối đa | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 |
| m tối thiểu | 10,9 | 10,9 | 12,9 | 12,9 | 14,9 | 14,9 | 16,9 | 16,9 | 18,7 |
| m´ tối thiểu | 8,7 | 8,7 | 10,3 | 10,3 | 11,9 | 11,9 | 13,5 | 13,5 | 15 |
| s tiêu chuẩn = tối đa | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| s tối thiểu | 40 | 45 | 49 | 53,8 | 58,8 | 63,1 | 68,1 | 73,1 | 78,1 |
| Trọng lượng (7,85 kg/dm³), kg/1000 cái | 90 | 110 | 155 | 190 | 260 | 307 | 400 | 460 | 580 |
