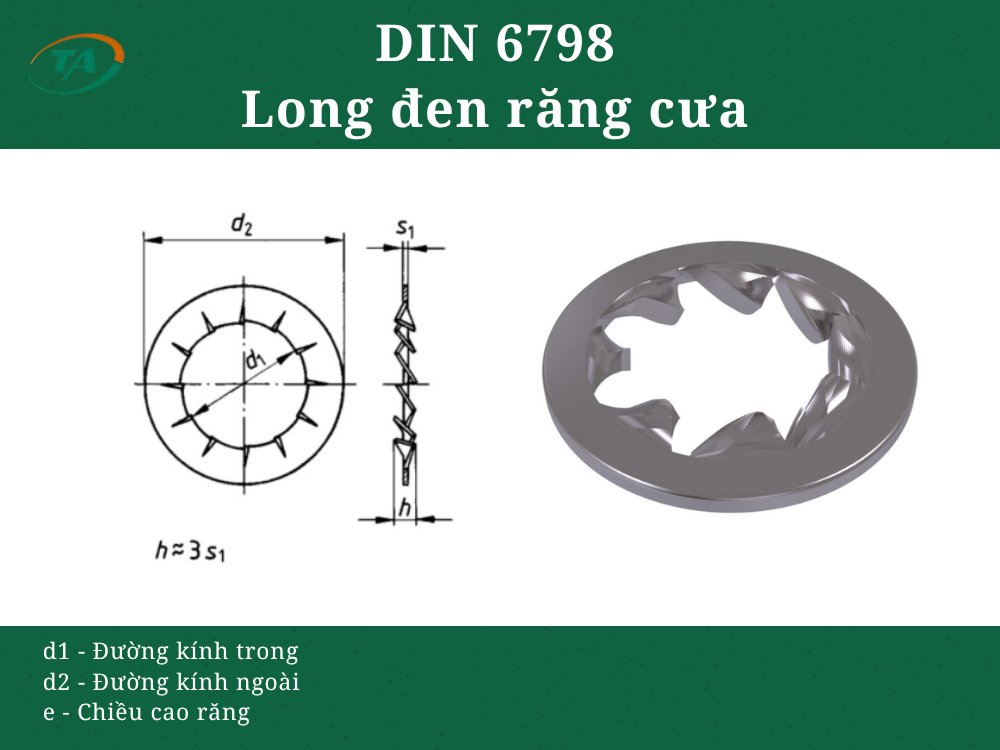

Giới thiệu DIN 6798 – Long đen răng cưa
DIN 6798 là tiêu chuẩn quy định long đen răng cưa, có các răng tạo độ bám giữa long đen và bề mặt tiếp xúc để tăng khả năng chống xoay, hạn chế nới lỏng mối ghép. Loại long đen này thường được sử dụng trong cơ khí, thiết bị và các công việc lắp ráp cần tăng độ ổn định cho liên kết ren.
Bảng tra DIN 6798 A – Vòng đệm khóa răng ngoài
Đơn vị: mm
| Kích thước tiêu chuẩn | d1 tối thiểu | d1 tối đa | d2 tiêu chuẩn | d2 tối đa | s1 tối thiểu | Số răng tối thiểu | Trọng lượng (kg/1000 cái) | Dùng cho ren |
|---|---|---|---|---|---|---|---|---|
| 1,7 | 1,7 | 1,84 | 3,6 | 3,3 | 0,3 | 9 | 0,02 | M1,6 |
| 2,2 | 2,2 | 2,34 | 4,5 | 4,2 | 0,3 | 9 | 0,03 | M2 |
| 2,7 | 2,7 | 2,84 | 5,5 | 5,2 | 0,4 | 9 | 0,045 | M2,5 |
| 3,2 | 3,2 | 3,38 | 6 | 5,7 | 0,4 | 9 | 0,06 | M3 |
| 3,7 | 3,7 | 3,88 | 7 | 6,64 | 0,5 | 10 | 0,11 | M3,5 |
| 4,3 | 4,3 | 4,48 | 8 | 7,64 | 0,5 | 11 | 0,14 | M4 |
| 5,3 | 5,3 | 5,48 | 10 | 9,64 | 0,6 | 11 | 0,26 | M5 |
| 6,4 | 6,4 | 6,62 | 11 | 10,57 | 0,7 | 12 | 0,36 | M6 |
| 7,4 | 7,4 | 7,62 | 12,5 | 12,07 | 0,8 | 14 | 0,5 | M7 |
| 8,4 | 8,4 | 8,62 | 15 | 14,57 | 0,8 | 14 | 0,8 | M8 |
| 10,5 | 10,5 | 10,77 | 18 | 17,57 | 0,9 | 16 | 1,25 | M10 |
| 13 | 13 | 13,27 | 20,5 | 19,98 | 1 | 16 | 1,6 | M12 |
| 15 | 15 | 15,27 | 24 | 23,48 | 1 | 18 | 2,3 | M14 |
| 17 | 17 | 17,27 | 26 | 25,48 | 1,2 | 18 | 2,9 | M16 |
| 19 | 19 | 19,33 | 30 | 29,48 | 1,4 | 18 | 5 | M18 |
| 21 | 21 | 21,33 | 33 | 32,38 | 1,4 | 20 | 6 | M20 |
| 23 | 23 | 23,33 | 36 | 35,38 | 1,5 | 20 | 7,5 | M22 |
| 25 | 25 | 25,33 | 38 | 37,38 | 1,5 | 20 | 8 | M24 |
| 28 | 28 | 28,33 | 44 | 43,38 | 1,6 | 22 | 12 | M27 |
| 31 | 31 | 31,39 | 48 | 47,38 | 1,6 | 22 | 14 | M30 |
