DIN 7990 – Bu lông lục giác kết cấu thép

Giới thiệu DIN 7990 – Bu lông lục giác kết cấu thép

DIN 7990 là tiêu chuẩn quy định bu lông lục giác dùng cho kết cấu thép, có đầu lục giác và thân ren để tạo liên kết chắc chắn giữa các chi tiết kết cấu. Loại bu lông này thường được sử dụng trong kết cấu thép, xây dựng và các công trình cơ khí, nơi yêu cầu mối ghép có khả năng chịu tải và duy trì độ ổn định.

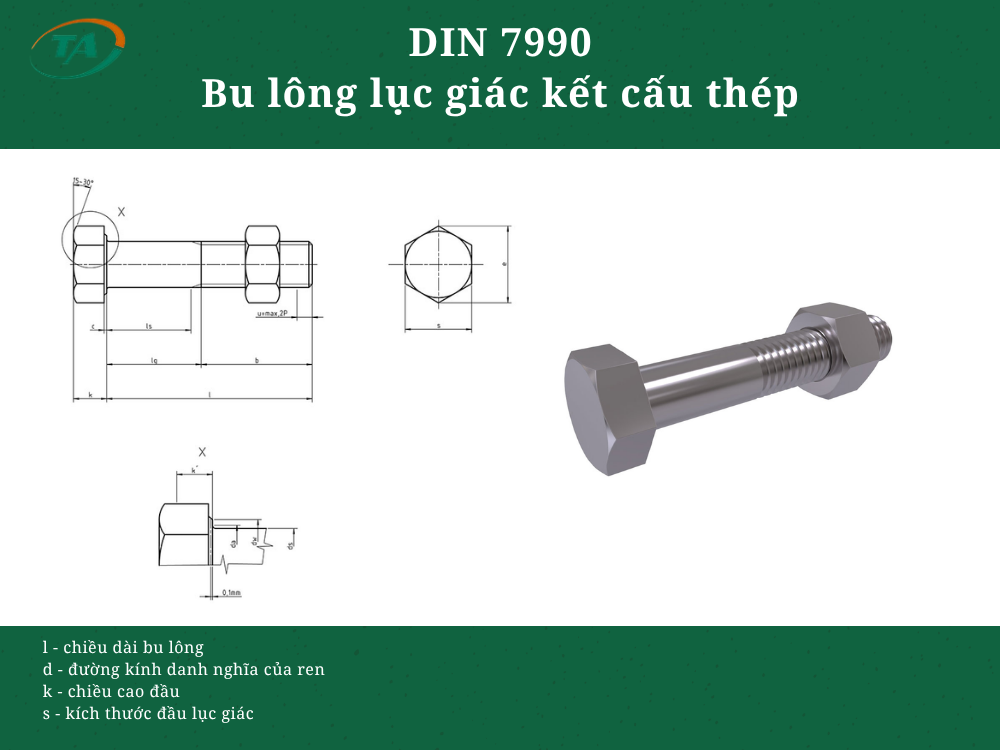

DIN 7990 – Bu lông đầu lục giác cho kết cấu thép

Đơn vị: mm

Thông số	M12	M16	M20	M22	M24	M27	M30
P	1,75	2	2,5	2,5	3	3	3,5
b	17,75	21	23,5	25,5	26	29	30,5
c tối đa	0,6	0,8	0,8	0,8	0,8	0,8	0,8
da tối đa	14,7	18,7	24,4	26,4	28,4	32,4	35,4
ds tiêu chuẩn	12	16	20	22	24	27	30
ds tối thiểu	11,3	15,3	19,16	21,16	23,16	26,16	29,16
ds tối đa	12,7	16,7	20,84	22,84	24,84	27,84	27,84
dw tối thiểu	17,2	22	27,7	29,5	33,2	0,8	42,7
e tối thiểu	20,88	26,17	32,95	35,03	39,55	45,2	50,85
k tiêu chuẩn	8	10	13	14	15	17	19
k tối thiểu	7,55	9,25	12,1	13,1	14,1	16,1	17,95
k tối đa	8,45	10,75	13,9	14,9	18,9	17,9	20,05
k´ tối thiểu	5,28	6,47	8,47	9,17	9,87	11,27	12,56
r tối thiểu	0,6	0,6	0,8	0,8	0,8	1	1
s tiêu chuẩn = tối đa	19	24	30	32	36	41	46
s tối thiểu	18,48	23,16	29,16	31	35	40	45

Bảng chiều dài bu lông DIN 7990

Chiều dài tiêu chuẩn l	l tối thiểu	l tối đa	M12: ls min.	M12: lg max.	M16: ls min.	M16: lg max.	M20: ls min.	M20: lg max.	M22: ls min.	M22: lg max.	M24: ls min.	M24: lg max.	M27: ls min.	M27: lg max.	M30: ls min.	M30: lg max.
30	28,95	31,05	7	12,25
35	33,75	36,25	12	17,25	8	14
40	38,75	41,25	17	22,25	13	19	9	16,5	7	14,5
45	43,75	46,25	22	27,25	18	24	14	21,5	12	19,5	10	19
50	48,75	51,25	27	32,25	23	29	19	26,5	17	24,5	15	24
55	53,5	56,5	32	37,25	28	34	24	31,5	22	29,5	20	29
60	58,5	61,5	37	42,25	33	39	29	36,5	27	34,5	25	34	22	31
65	63,5	66,5	42	47,25	38	44	34	41,5	32	39,5	30	39	27	36
70	68,5	71,5	47	52,25	43	49	39	46,5	37	44,5	35	44	32	41
75	73,5	76,5	52	57,25	48	54	44	51,5	42	49,5	40	49	37	46
80	78,5	81,5	57	62,25	53	59	49	56,5	47	54,5	45	54	42	51	39	49,5
85	83,25	86,75	62	67,25	58	64	54	61,5	52	59,5	50	59	47	56	44	54,5
90	88,25	91,75	67	72,25	63	69	59	66,5	57	64,5	55	64	52	61	49	59,5
95	93,25	96,75	72	77,25	68	74	64	71,5	62	69,5	60	69	57	66	54	64,5
100	98,25	101,75	77	82,25	73	79	69	76,5	67	74,5	65	74	62	71	59	69,5
105	103,25	106,75	82	87,25	78	84	74	81,5	72	79,5	70	79	67	76	64	74,5
110	108,25	111,75	87	92,25	83	89	79	86,5	77	84,5	75	84	72	81	69	79,5
115	113,25	116,75	92	97,25	88	94	84	91,5	82	89,5	80	89	77	86	74	84,5
120	118,25	121,75	97	102,25	93	99	89	96,5	87	94,5	85	94	82	91	79	89,5
125	123	127			98	104	94	101,5	92	99,5	90	99	87	96	84	94,5
130	128	132			103	109	99	106,5	97	104,5	95	104	92	101	89	99,5
135	133	137			108	114	104	111,5	102	109,5	100	109	97	106	94	104,5
140	138	142			113	119	109	116,5	107	114,5	105	114	102	111	99	109,5
145	143	147			118	124	114	121,5	112	119,5	110	119	107	116	104	114,5
150	148	152			123	129	119	126,5	117	124,5	115	124	112	121	109	119,5
155	151	159					124	131,5	122	129,5	120	129	117	126	114	124,5
160	156	164					129	136,5	127	134,5	125	134	122	131	119	129,5
165	161	169					134	141,5	132	139,5	130	139	127	136	124	134,5
170	166	174					139	146,5	137	144,5	135	144	132	141	129	139,5
175	171	179					144	151,5	142	149,5	140	149	137	146	134	144,5
180	176	184							147	154,5	145	154	142	151	139	149,5
185	180,4	189,6							152	159,5	150	159	147	156	144	154,5
190	185,4	194,6							157	164,5	155	164	152	161	149	159,5
195	190,4	199,6						162	169,5	160	169	157	166	154	164,5
200	195,4	204,6							167	174,5	165	174	163	172	159	169,5
