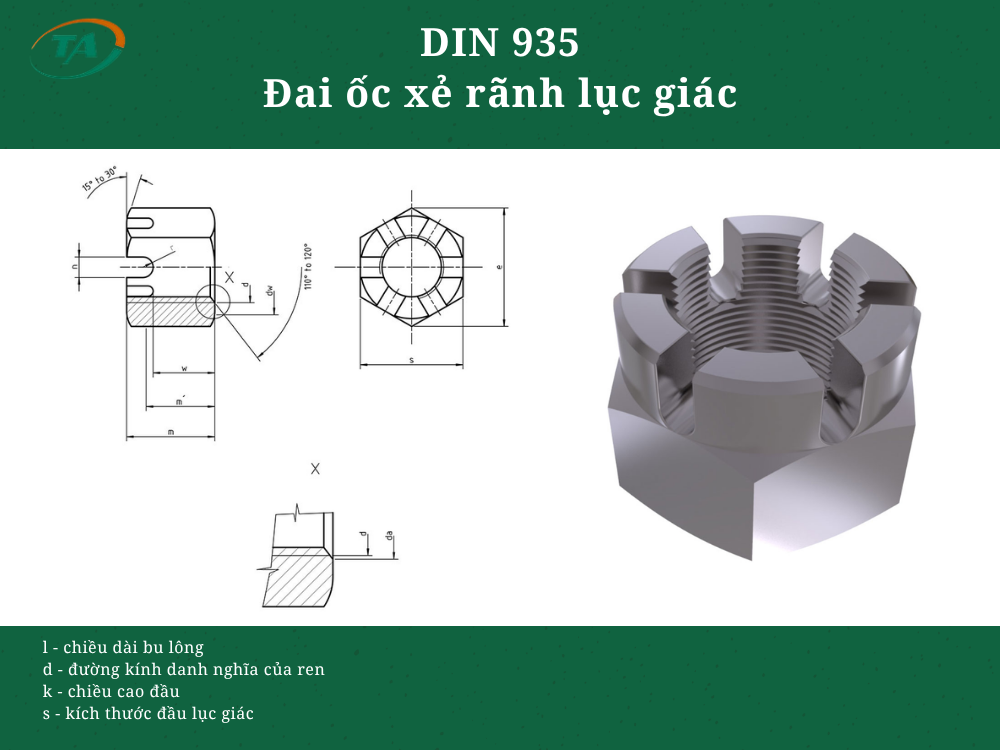

Giới thiệu DIN 935 Đai ốc xẻ rãnh lục giác
DIN 935 là tiêu chuẩn quy định đai ốc xẻ rãnh lục giác, có các rãnh trên phần đầu đai ốc để kết hợp với chốt chẻ, giúp cố định đai ốc và hạn chế hiện tượng tự xoay trong mối ghép. Loại đai ốc này thường được sử dụng trong cơ khí, chế tạo máy và các cụm lắp ráp cần tăng khả năng giữ chặt liên kết ren.
Bảng tra DIN 935 – Đai ốc xẻ rãnh
Đơn vị: mm
Nguồn Fasteners.eu hiện trả về lỗi 429 (Too Many Requests) nên tôi không thể mở trực tiếp trang DIN 935 để xác minh độc lập. Vì vậy, tôi chỉ chuẩn hóa đúng cấu trúc và dữ liệu bạn cung cấp, không tự sửa các giá trị có dấu hiệu bất thường.
Bảng 1 – M4 đến M18
| Thông số | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | (M14) | M16 | (M18) |
|---|---|---|---|---|---|---|---|---|---|---|
| Ren phụ 1 | – | – | – | M8x1 | M10x1 | M12x1,5 | (M14x1,5) | M16x1,5 | (M18x1,5) | |
| Ren phụ 2 | – | – | – | – | M10x1,25 | M12x1,25 | – | – | (M18x2) | |
| P | 0,7 | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 |
| da tối thiểu | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 |
| da tối đa | 4,6 | 5,75 | 6,75 | 7,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,5 |
| de tối đa | – | – | – | – | – | – | – | 16 | 17 | 18 |
| de tối thiểu | – | – | – | – | – | – | 15,57 | 16,57 | 17,57 | 18,48 |
| dw tối thiểu | 5,8 | 6,8 | 8,8 | 9,5 | 11,3 | 14,3 | 15,3 | 16,2 | 17,2 | 19,2 |
| e tối thiểu | 7,66 | 8,79 | 11,05 | 12,12 | 14,38 | 17,77 | 18,9 | 20,03 | 21,1 | 23,35 |
| m tiêu chuẩn = tối đa | 5 | 6 | 7,5 | 8 | 9,5 | 12 | 15 | 16 | 19 | 21 |
| m tối thiểu | 4,7 | 5,7 | 7,14 | 7,64 | 9,14 | 11,57 | 14,57 | 15,57 | 18,48 | 20,16 |
| m´ tối thiểu | 2,3 | 3 | 3,8 | 4,2 | 4,9 | 6,1 | 7,7 | 8,2 | 9,8 | 11,2 |
| n tối thiểu | 1,2 | 1,4 | 2 | 2 | 2,5 | 2,8 | 3,5 | 3,5 | 4,5 | 4,5 |
| n tối đa | 1,45 | 1,65 | 2,25 | 2,25 | 2,75 | 3,05 | 3,8 | 3,8 | 4,8 | 4,8 |
| s tiêu chuẩn = tối đa | 7 | 8 | 10 | 11 | 13 | 16 | 17 | 18 | 19 | 21 |
| s tối thiểu | 6,78 | 7,78 | 9,78 | 10,73 | 12,73 | 15,73 | 16,73 | 17,73 | 18,67 | 20,67 |
| w tối thiểu | 2,9 | 3,7 | 4,7 | 5,2 | 6,14 | 7,64 | 9,64 | 10,57 | 12,57 | 14,57 |
| w tối đa | 3,2 | 4 | 5 | 5,5 | 6,5 | 8 | 10 | 11 | 13 | 15 |
| Chốt chẻ theo DIN 94 | 1×10 | 1,2×12 | 1,6×14 | 1,6×14 | 2×16 | 2,5×20 | 3,2×22 | 3,2×25 | 4×28 | 4×32 |
Bảng 2 – M20 đến M45
| Thông số | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) |
|---|---|---|---|---|---|---|---|---|---|---|
| Ren phụ 1 | M20x2 | (M22x1,5) | M24x2 | (M27x2) | M30x2 | (M33x2) | M36x3 | (M39x3) | M42x3 | (M45x3) |
| Ren phụ 2 | M20x1,5 | M22x2 | – | – | – | – | – | – | – | – |
| P | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 |
| da tối thiểu | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 |
| da tối đa | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,1 | 45,4 | 48,6 |
| de tối đa | 28 | 30 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 |
| de tối thiểu | 27,3 | 29,3 | 31 | 33 | 37 | 41 | 45 | 49 | 53,8 | 56,8 |
| dw tối thiểu | 27,7 | 29,5 | 31,3 | 33,2 | 38 | 42,7 | 46,6 | 51,1 | 55,9 | 60,6 |
| e tối thiểu | 32,95 | 35,03 | 37,29 | 39,55 | 45,2 | 50,85 | 55,37 | 60,79 | 66,44 | 71,3 |
| m tiêu chuẩn = tối đa | 22 | 26 | 27 | 30 | 33 | 35 | 38 | 40 | 46 | |
| m tối thiểu | 21,16 | 25,16 | 26,16 | 29,16 | 32 | 34 | 37 | 39 | 45 | 47 |
| m´ tối thiểu | 11,9 | 13,5 | 14,2 | 16,6 | 18,2 | 19,8 | 21,9 | 23,5 | 25,9 | 27,5 |
| n tối thiểu | 4,5 | 5,5 | 5,5 | 5,5 | 7 | 7 | 7 | 7 | 9 | 9 |
| n tối đa | 4,8 | 5,8 | 5,8 | 5,8 | 7,36 | 7,36 | 7,36 | 7,36 | 9,36 | 9,36 |
| s tiêu chuẩn = tối đa | 30 | 32 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 |
| s tối thiểu | 29,16 | 31 | 33 | 35 | 40 | 45 | 49 | 53,8 | 58,8 | 63,1 |
| w tối thiểu | 15,57 | 17,57 | 18,48 | 21,48 | 23,48 | 25,48 | 28,48 | 30,28 | 33,38 | 35,38 |
| w tối đa | 16 | 18 | 19 | 22 | 24 | 26 | 29 | 31 | 34 | 36 |
| Chốt chẻ theo DIN 94 | 4,36 | 5×36 | 5×40 | 5×45 | 6,3×50 | 6,3×56 | 6,3×63 | 6,3×71 | 8×71 | 8×80 |
Bảng 3 – M48 đến M100
| Thông số | M48 | (M52) | M56 | (M60) | M64 | (M68) | M72x6 | (M76x6) | M80x6 | (M85x6) | M90x6 | M100x6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ren phụ | M48x3 | (M52x3) | M56x4 | (M60x4) | M64x4 | (M68x4) | M72x4 | (M76x4) | M80x4 | (M85x4) | M90x4 | M100x4 |
| P | 5 | 5 | 5,5 | 5,5 | 6 | 6 | – | – | – | – | – | – |
| da tối thiểu | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 80 | 85 | 90 | 100 |
| da tối đa | 51,8 | 56,2 | 61 | 64,8 | 69,1 | 73,4 | 77,8 | 82,1 | 86,4 | 91,8 | 97,2 | 108 |
| de tối đa | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 120 | 130 |
| de tối thiểu | 63,8 | 68,8 | 73,8 | 78,8 | 83,6 | 88,6 | 93,6 | 98,6 | 103,6 | 108,6 | 118,6 | 128,4 |
| dw tối thiểu | 69,4 | 74,2 | 78,7 | 83,4 | 88,2 | 92,9 | 97,7 | 102,4 | 107,2 | 111,9 | 121,1 | 135,4 |
| e tối thiểu | 82,6 | 88,25 | 93,56 | 99,21 | 104,86 | 110,51 | 116,16 | 121,81 | 127,46 | 133,11 | 144,08 | 161,02 |
| m tiêu chuẩn = tối đa | 50 | 54 | 57 | 63 | 66 | 69 | 73 | 76 | 79 | 88 | 92 | 100 |
| m tối thiểu | 49 | 52,8 | 55,8 | 61,8 | 64,8 | 67,8 | 71,8 | 74,8 | 77,8 | 86,6 | 90,6 | 98,6 |
| m´ tối thiểu | 29,1 | 32,3 | 34,7 | 37,1 | 39,3 | 41,7 | 44,9 | 47,3 | 49,7 | 52,9 | 56,1 | 62,5 |
| n tối thiểu | 9 | 9 | 9 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 14 | 14 |
| n tối đa | 9,36 | 9,36 | 9,36 | 11,43 | 11,43 | 11,43 | 11,43 | 11,43 | 11,43 | 14,43 | 14,43 | 14,43 |
| s tiêu chuẩn = tối đa | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 130 | 145 |
| s tối thiểu | 73,1 | 78,1 | 82,8 | 87,8 | 92,8 | 97,8 | 102,8 | 107,8 | 112,8 | 117,8 | 127,5 | 142,5 |
| w tối thiểu | 37,38 | 41,38 | 44,38 | 47,38 | 50,26 | 53,26 | 57,26 | 60,26 | 63,26 | 67,26 | 71,26 | 79,26 |
| w tối đa | 38 | 42 | 45 | 48 | 51 | 54 | 58 | 61 | 64 | 68 | 72 | 80 |
| Chốt chẻ theo DIN 94 | 8×80 | 8×90 | 8×100 | 10×100 | 10×100 | 10×112 | 10×112 | 10×125 | 10×140 | 13×140 | 13×140 | 13×160 |
