DIN 6915 là tiêu chuẩn dành cho đai ốc lục giác cường độ cao sử dụng trong các liên kết kết cấu thép chịu tải lớn. Sản phẩm thường được lắp cùng bu lông cường độ cao DIN 6914 và long đen phù hợp để tạo thành bộ liên kết dùng trong nhà thép, cầu thép, kết cấu công nghiệp và các công trình yêu cầu lực siết cao.
Đai ốc DIN 6915 có phần lục giác lớn hơn nhiều loại đai ốc thông thường cùng cỡ ren. Cấu tạo này giúp tăng diện tích tiếp xúc, thuận tiện cho việc truyền lực siết và phù hợp với các mối ghép kết cấu thép cường độ cao.
Các kích thước thường gặp gồm M12, M16, M20, M22, M24, M27, M30 và M36. Đai ốc DIN 6915 thường được sản xuất bằng thép cấp cơ tính cao, phổ biến là cấp 10, sử dụng ren trong hệ mét.
DIN 6915 hiện thuộc nhóm tiêu chuẩn cũ và trong các hệ liên kết kết cấu thép mới có thể gặp tiêu chuẩn DIN EN 14399-4 thay thế. Tuy nhiên, DIN 6915 vẫn xuất hiện nhiều trên bản vẽ, hồ sơ kỹ thuật và yêu cầu mua hàng nên vẫn có giá trị tra cứu thực tế.
Các thông số kỹ thuật của đai ốc DIN 6915

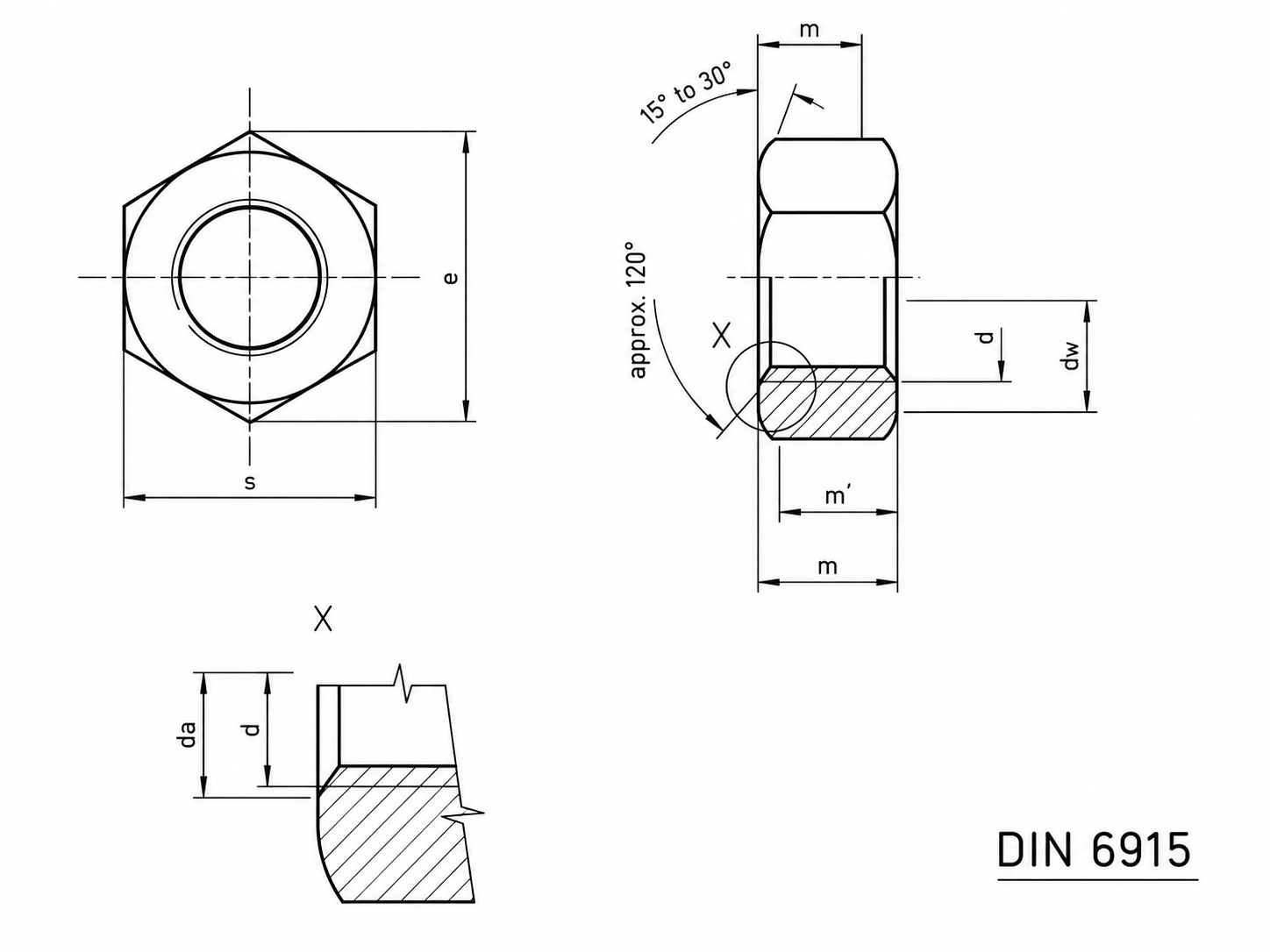

Khi xem bản vẽ hoặc bảng kích thước DIN 6915, các thông số chính gồm:
- s – kích thước của hình lục giác
- e – đường kính của đường tròn ngoại tiếp (không nhỏ hơn)
- m – chiều cao của đai ốc
- d – đường kính danh nghĩa của ren
- dw – đường kính bề mặt tiếp xúc
Bảng tra tiêu chuẩn DIN 6915
Đơn vị: mm
| kích thước ren d | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M36 | |
| P | 1,75 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | |
| dw | Tối thiểu. | 20 | 25 | 30 | 34 | 39 | 43,5 | 47,5 | 57 |
| e | Tối thiểu. | 23,91 | 29,56 | 35,03 | 39,55 | 45,2 | 50,85 | 55,37 | 66,44 |
| m | Kích thước tiêu chuẩn = tối đa. | 10 | 13 | 16 | 18 | 19 | 22 | 24 | 29 |
| Tối thiểu. | 9,64 | 12,3 | 14,9 | 16,9 | 17,7 | 20,7 | 22,7 | 27,7 | |
| m´ | Tối thiểu. | 7,71 | 9,84 | 11,92 | 13,52 | 14,16 | 16,56 | 18,16 | 22,16 |
| S | Kích thước tiêu chuẩn = tối đa. | 22 | 27 | 32 | 36 | 41 | 46 | 50 | 60 |
| Tối thiểu. | 21,16 | 26,16 | 31 | 35 | 40 | 45 | 49 | 58,8 | |
| Trọng lượng kg/1000 cái | 23,3 | 44,8 | 73,9 | 104 | 155 | 224 | 300 | 515 | |
Lưu ý: Các thông số kích thước và dữ liệu kỹ thuật trong bảng được tổng hợp theo tiêu chuẩn và quy cách thường được sử dụng trong sản xuất, nhằm phục vụ mục đích tra cứu và tham khảo. Tùy theo phiên bản tiêu chuẩn, nhà sản xuất, vật liệu, cấp bền hoặc yêu cầu riêng của bản vẽ, một số thông số thực tế có thể có sai khác. Trước khi đặt hàng, gia công hoặc sử dụng trong công trình, người dùng nên đối chiếu lại với bản vẽ kỹ thuật, tiêu chuẩn áp dụng và tài liệu của sản phẩm thực tế. Chúng tôi luôn cố gắng cung cấp thông tin chính xác và cập nhật, tuy nhiên không đảm bảo dữ liệu trên website phù hợp với mọi trường hợp sử dụng. Người dùng có trách nhiệm kiểm tra và lựa chọn sản phẩm phù hợp với yêu cầu kỹ thuật của mình.
