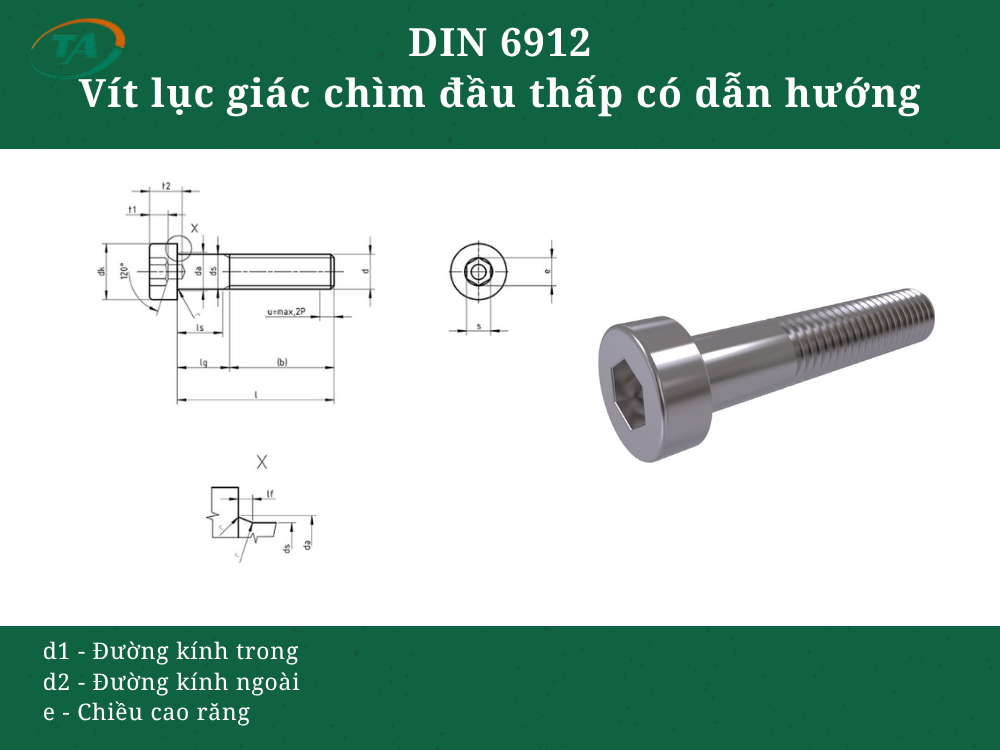

Giới thiệu DIN 6912 – Vít lục giác chìm đầu thấp có dẫn hướng
IN 6912 là tiêu chuẩn quy định vít lục giác chìm đầu thấp có dẫn hướng, có đầu vít thấp, ổ lục giác chìm và phần dẫn hướng giúp định vị khi lắp đặt. Loại vít này thường được sử dụng trong cơ khí, chế tạo máy và các cụm lắp ráp có không gian hạn chế, khi cần mối ghép gọn và phần đầu vít không nhô cao khỏi bề mặt.
DIN 6912 – Bu lông đầu trụ lục giác chìm, đầu thấp
Đơn vị: mm
Bảng 1 – Kích thước
| Thông số | Đặc tính | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | Ren | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 |
| P | Bước ren | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 |
| b | ≤125 mm | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 |
| b | >125 đến 200 mm | – | – | – | – | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 |
| b | >200 mm | – | – | – | – | – | – | – | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 |
| dₖ | Kích thước tiêu chuẩn – tối đa | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 40 | 45 | 50 | 54 |
| dₖ | Tối thiểu | 6,78 | 8,28 | 9,78 | 12,73 | 15,73 | 17,73 | 20,67 | 23,67 | 26,67 | 29,67 | 32,61 | 65,61 | 39,61 | 44,61 | 49,61 | 53,54 |
| dₐ | Tối đa | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | 13,7 | 15,7 | 17,7 | 20,2 | 22,4 | 24,4 | 26,4 | 30,4 | 33,4 | 36,4 | 39,4 |
| dₕ | Kích thước tiêu chuẩn – tối thiểu | 2 | 2,5 | 3 | 4 | 5 | 6 | 7 | 8 | 8 | 10 | 10 | 12 | 12 | 15 | 16,5 | 18 |
| dₕ | Tối đa | 2,06 | 2,56 | 3,06 | 4,075 | 5,075 | 6,075 | 7,09 | 8,09 | 8,09 | 10,09 | 10,09 | 12,11 | 12,11 | 15,11 | 16,61 | 18,11 |
| dₛ | Kích thước tiêu chuẩn – tối đa | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 |
| dₛ | Tối thiểu | 3,82 | 4,82 | 5,82 | 7,78 | 9,78 | 11,73 | 13,73 | 15,73 | 17,73 | 19,67 | 21,67 | 23,67 | 26,67 | 29,67 | 32,61 | 65,61 |
| d_w | Tối thiểu | 6,2 | 7,7 | 9,2 | 12,03 | 15,03 | 17,03 | 19,83 | 22,83 | 25,83 | 28,83 | 31,61 | 34,61 | 38,61 | 43,61 | 48,61 | 52,34 |
| e | Tối thiểu | 3,44 | 4,58 | 5,72 | 6,86 | 9,15 | 11,43 | 13,72 | 16 | 16 | 19,44 | 19,44 | 21,73 | 21,73 | 25,15 | 27,43 | 30,85 |
| l_f | Tối đa | 0,6 | 0,6 | 0,68 | 1,02 | 1,02 | 1,45 | 1,45 | 1,45 | 1,87 | 2,04 | 2,04 | 2,04 | 2,89 | 2,89 | 2,89 | 2,89 |
| k | Kích thước tiêu chuẩn – tối đa | 2,8 | 3,5 | 4 | 5 | 6,5 | 7,5 | 8,5 | 10 | 11 | 12 | 13 | 14 | 16 | 17,5 | 19,5 | 21,5 |
| k | Tối thiểu | 2,66 | 3,32 | 3,82 | 4,82 | 6,28 | 7,28 | 8,28 | 9,78 | 10,73 | 11,73 | 12,73 | 13,73 | 15,73 | 17,23 | 19,17 | 21,17 |
| r | Tối thiểu | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 |
| s | Kích thước tiêu chuẩn | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | 27 |
| s | Tối thiểu | 3,02 | 4,02 | 5,02 | 6,02 | 8,025 | 10,025 | 12,032 | 14,032 | 14,032 | 17,05 | 17,05 | 19,065 | 19,065 | 22,065 | 24,065 | 27,065 |
| s | Tối đa | 3,1 | 4,12 | 5,14 | 6,14 | 8,175 | 10,175 | 12,212 | 14,212 | 14,212 | 17,23 | 17,23 | 19,275 | 19,275 | 22,275 | 24,275 | 27,275 |
| t1 | Kích thước tiêu chuẩn | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5,5 | 6 | 6,5 | 7 | 7 | 8,5 | 9 | 10 | 11,5 |
| t1 | Tối thiểu | 1,48 | 1,88 | 2,38 | 2,88 | 3,35 | 3,85 | 4,35 | 5,35 | 5,85 | 6,32 | 6,82 | 6,82 | 8,32 | 8,82 | 9,82 | 11,28 |
| t1 | Tối đa | 1,72 | 2,12 | 2,62 | 3,12 | 3,65 | 4,15 | 4,65 | 5,65 | 6,15 | 6,68 | 7,18 | 7,18 | 8,68 | 9,18 | 10,18 | 11,72 |
| t2 | Tối thiểu | 3,3 | 4 | 5 | 6,5 | 7,5 | 9 | 10 | 11,5 | 12,5 | 14 | 15 | 16 | 17 | 19 | 20 | 24 |
| t2 | Tối đa | 3,6 | 4,3 | 5,3 | 6,86 | 7,86 | 9,36 | 10,36 | 11,93 | 12,93 | 14,43 | 15,43 | 16,43 | 17,43 | 19,52 | 20,52 | 24,52 |
| v | Tối đa | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,4 | 1,6 | 1,8 | 2 | 2,2 | 2,4 | 2,7 | 3 | 3,3 | 3,6 |
Tab 2 – Chiều dài ren
Đơn vị: mm
Bảng gốc có cấu trúc mỗi cỡ ren gồm hai cột ls và lg, tương ứng tối thiểu và tối đa.
| l tiêu chuẩn | M4 ls | M4 lg | M5 ls | M5 lg | M6 ls | M6 lg | M8 ls | M8 lg | M10 ls | M10 lg | M12 ls | M12 lg | (M14) ls | (M14) lg | M16 ls | M16 lg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 9,71 | 10,29 | 1,4 | 3,5 | 1,8 | 4,2 | 2,5 | 5,5 | ||||||||
| 12 | 11,65 | 12,35 | 1,4 | 3,5 | 1,8 | 4,2 | 2,5 | 5,5 | 3,2 | 7 | ||||||
| 16 | 15,65 | 16,35 | 1,4 | 3,5 | 1,8 | 4,2 | 2,5 | 5,5 | 3,2 | 7 | 3,5 | 8 | 4,2 | 9,5 | ||
| 20 | 19,58 | 20,42 | 2,5 | 6 | 1,8 | 4,2 | 2,5 | 5,5 | 3,2 | 7 | 3,5 | 8 | 4,2 | 9,5 | 4,5 | 10,5 |
| 25 | 24,58 | 25,42 | 7,5 | 11 | 5 | 9 | 2,5 | 5,5 | 3,2 | 7 | 3,5 | 8 | 4,2 | 9,5 | 4,5 | 10,5 |
| 30 | 29,58 | 30,42 | 12,5 | 16 | 10 | 14 | 7 | 12 | 3,2 | 7 | 3,5 | 8 | 4,2 | 9,5 | 4,5 | 10,5 |
| 35 | 34,5 | 35,5 | 17,5 | 21 | 15 | 19 | 12 | 17 | 6,75 | 13 | 3,5 | 8 | 4,2 | 9,5 | 4,5 | 10,5 |
| 40 | 39,5 | 40,5 | 22,5 | 26 | 20 | 24 | 17 | 22 | 11,75 | 18 | 6,5 | 14 | 4,2 | 9,5 | 4,5 | 10,5 |
| 50 | 49,5 | 50,5 | 32,5 | 36 | 30 | 34 | 27 | 32 | 21,75 | 28 | 16,5 | 24 | 11,5 | 20 | 4,5 | 10,5 |
| 60 | 59,4 | 60,6 | 40 | 44 | 37 | 42 | 31,75 | 38 | 26,5 | 34 | 21,5 | 30 | 16 | 26 | ||
| 70 | 69,4 | 70,6 | 47 | 52 | 41,75 | 48 | 36,5 | 44 | 31,5 | 40 | 26 | 36 | ||||
| 80 | 79,4 | 80,6 | 51,75 | 58 | 46,5 | 54 | 41,5 | 50 | 36 | 46 | ||||||
| 90 | 89,3 | 90,7 | 56,5 | 64 | 51,5 | 60 | 46 | 56 | ||||||||
| 100 | 99,3 | 100,7 | 61,5 | 70 | 56 | 66 | 52 | 62 | ||||||||
| (110) | 109,3 | 110,7 | 66 | 76 | 62 | 72 | 55,5 | 68 | ||||||||
| 120 | 119,3 | 120,7 | 76 | 86 | 72 | 82 | 65,5 | 78 | ||||||||
| (130) | 129,2 | 130,8 | 76 | 86 | 69,5 | 82 | ||||||||||
| 140 | 139,2 | 140,8 | 86 | 96 | 79,5 | 92 | ||||||||||
| (150) | 149,2 | 150,8 | 89,5 | 102 | ||||||||||||
| 160 | 159,2 | 160,8 | ||||||||||||||
| (170) | 169,2 | 170,8 | ||||||||||||||
| 180 | 179,2 | 180,8 | ||||||||||||||
| (190) | 189,1 | 190,9 | ||||||||||||||
| 200 | 199,1 | 200,9 |
