Giới thiệu DIN 610 – Bu lông tinh cổ trụ
DIN 610 là tiêu chuẩn quy định bu lông tinh cổ trụ, có phần thân trụ được gia công chính xác và đầu lục giác để siết bằng dụng cụ phù hợp. Loại bu lông này thường được sử dụng trong các mối ghép chính xác của máy móc, thiết bị và kết cấu cơ khí, nơi yêu cầu độ khớp tốt giữa bu lông và lỗ lắp.
Đã đối chiếu trực tiếp với trang Fasteners.eu – DIN 610. Nguồn xác nhận DIN 610 là bu lông lắp ghép đầu lục giác, phần ren ngắn; các giá trị và cấu trúc bảng dưới đây được giữ theo nguồn, chỉ chuẩn hóa tiêu đề và định dạng. (Fasteners)

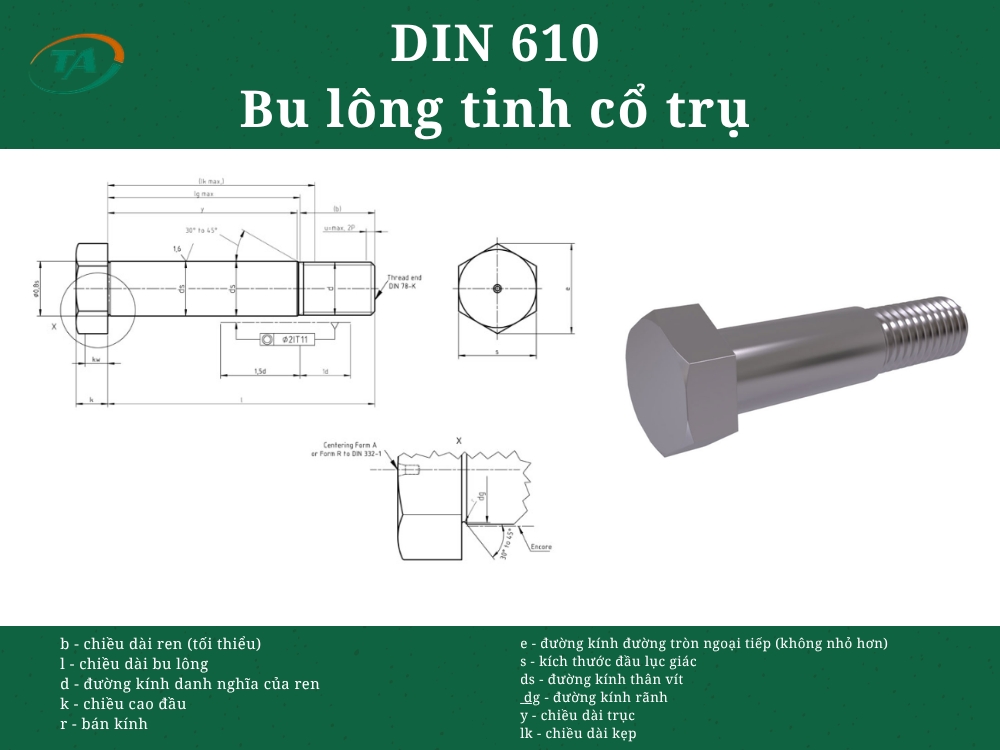

Bảng tra DIN 610 – Bu lông lắp ghép đầu lục giác, phần ren ngắn
Đơn vị: mm
Bảng kích thước – M8 đến M20
| Đường kính ren d | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 |
|---|---|---|---|---|---|---|---|
| – | – | – | – | (M18x1,5) | M20x1,5 | ||
| – | – | – | – | (M18x2) | M20x2 | ||
| b – l ≤ 50 mm | 11,5 | 13,5 | 15,5 | 17 | 19 | 21,5 | 22,5 |
| b – 50 < l ≤ 150 mm | 13,5 | 15,5 | 17,5 | 19 | 21 | 23,5 | 24,5 |
| b – l > 150 mm | 18,5 | 20,5 | 22,5 | 24 | 26 | 28,5 | 29,5 |
| ds – dung sai k6 | 9 | 11 | 13 | 15 | 17 | 19 | 21 |
| dg – min. | 7,9 | 9,9 | 11,5 | 13,5 | 15,5 | 17,5 | 19,1 |
| dg – max. | 8,2 | 10,2 | 11,8 | 13,8 | 15,8 | 17,8 | 19,4 |
| e – min. | 14,38 | 17,77 | 18,9 | 19,85 | 20,88 | 22,78 | 23,91 |
| k – tiêu chuẩn | 5,3 | 5,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 |
| k – min. | 5,15 | 5,22 | 7,21 | 8,51 | 9,71 | 11,15 | 12,15 |
| k – max. | 5,45 | 6,58 | 7,79 | 9,09 | 10,29 | 11,85 | 12,85 |
| k′ – min. | 3,6 | 4,3 | 5,1 | 8 | 6,8 | 7,8 | 8,5 |
| r – min. | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,8 | 0,9 |
| r – max. | 0,55 | 0,55 | 0,75 | 0,75 | 0,75 | 0,95 | — |
| s – kích thước tiêu chuẩn max. | 13 | 16 | 17 | 18 | 19 | 21 | 22 |
| s – min. | 12,73 | 15,73 | 16,73 | 17,57 | 18,48 | 20,16 | 21,16 |
Bảng chiều dài – M8 đến M20
| Chiều dài l | M8 – A min. | M8 – A max. | M10 – B min. | M10 – B max. | M12 – y min. | M12 – lk min. | M14 – y min. | M14 – lk min. | M16 – y min. | M16 – lk min. | M18 – y min. | M18 – lk min. | M20 – y min. | M20 – lk min. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 24,6 | 25,4 | – | – | 11 | 14,6 | – | – | – | – | – | – | – | – |
| 28 | 27,6 | 28,4 | – | – | 14 | 17,6 | 11,5 | 15,4 | – | – | – | – | – | – |
| 30 | 29,6 | 30,4 | – | – | 16 | 19,6 | 13,5 | 17,4 | 11,5 | 15,7 | – | – | – | – |
| 32 | 31,5 | 32,5 | 30,75 | 33,25 | 18 | 21,6 | 15,5 | 19,4 | 13,5 | 17,7 | 11,5 | 16 | – | – |
| 35 | 34,5 | 35,5 | 33,75 | 36,25 | 21 | 25,6 | 18,5 | 22,4 | 16,5 | 20,7 | 14,5 | 19 | 12,5 | 17 |
| 38 | 37,5 | 38,5 | 36,75 | 39,25 | 24 | 27,6 | 21,5 | 25,4 | 19,5 | 23,7 | 17,5 | 22 | 15,5 | 20 |
| 40 | 39,5 | 40,5 | 38,75 | 41,25 | 26 | 29,6 | 23,5 | 27,4 | 21,5 | 25,7 | 19,5 | 24 | 17,5 | 22 |
| 42 | 41,5 | 42,5 | 40,75 | 43,25 | 28 | 31,6 | 25,5 | 29,4 | 23,5 | 27,7 | 21,5 | 26 | 19,5 | 24 |
| 45 | 44,5 | 45,5 | 43,75 | 46,25 | 31 | 34,6 | 28,5 | 32,4 | 26,5 | 30,7 | 24,5 | 29 | 22,5 | 27 |
| 48 | 47,5 | 48,5 | 46,75 | 49,25 | 34 | 37,6 | 31,5 | 35,4 | 29,5 | 33,7 | 27,5 | 32 | 25,5 | 30 |
| 50 | 49,5 | 50,5 | 48,75 | 51,25 | 36 | 39,6 | 33,5 | 37,4 | 31,5 | 35,7 | 29,5 | 34 | 27,5 | 32 |
| 55 | 54,4 | 55,6 | 53,5 | 56,5 | 39 | 42,6 | 36,5 | 40,4 | 34,5 | 38,7 | 32,5 | 37 | 30,5 | 35 |
| 60 | 59,4 | 60,6 | 58,5 | 61,5 | 44 | 47,6 | 41,5 | 45,4 | 39,5 | 43,7 | 37,5 | 42 | 35,5 | 40 |
| 65 | 64,4 | 65,6 | 63,5 | 66,5 | 49 | 52,6 | 46,5 | 50,4 | 44,5 | 48,7 | 42,5 | 47 | 40,5 | 45 |
| 70 | 69,4 | 70,6 | 68,5 | 71,5 | 54 | 57,6 | 51,5 | 55,4 | 49,5 | 53,7 | 47,5 | 52 | 45,5 | 50 |
| 75 | 74,4 | 75,6 | 73,5 | 76,5 | 59 | 62,6 | 56,5 | 60,4 | 54,5 | 58,7 | 52,5 | 57 | 50,5 | 55 |
| 80 | 79,4 | 80,6 | 78,5 | 81,5 | 64 | 67,6 | 61,5 | 65,4 | 59,5 | 63,7 | 57,5 | 62 | 55,5 | 60 |
| 85 | 84,3 | 85,7 | 83,25 | 86,75 | – | – | 66,5 | 70,4 | 64,5 | 68,7 | 62,5 | 67 | 60,5 | 65 |
| 90 | 89,3 | 90,7 | 88,25 | 91,75 | – | – | 71,5 | 75,4 | 69,5 | 73,7 | 67,5 | 72 | 65,5 | 70 |
| 95 | 94,3 | 95,7 | 93,25 | 96,75 | – | – | 76,5 | 80,4 | 74,5 | 78,7 | 72,5 | 77 | 70,5 | 75 |
| 100 | 99,3 | 100,7 | 98,25 | 101,75 | – | – | 81,5 | 85,4 | 79,5 | 83,7 | 77,5 | 82 | 75,5 | 80 |
| 105 | – | – | 103,25 | 106,75 | – | – | – | – | 84,5 | 88,7 | 82,5 | 77 | 80,5 | 85 |
| 110 | – | – | 108,25 | 111,75 | – | – | – | – | 89,5 | 93,7 | 87,5 | 92 | 85,5 | 90 |
| 115 | – | – | 113,25 | 116,75 | – | – | – | – | 94,5 | 98,7 | 92,5 | 97 | 90,5 | 95 |
| 120 | – | – | 118,25 | 121,75 | – | – | – | – | 99,5 | 103,7 | 97,5 | 102 | 95,5 | 100 |
| 125 | – | – | 123 | 127 | – | – | – | – | – | – | – | – | 100,5 | 105 |
| 130 | – | – | 128 | 132 | – | – | – | – | – | – | – | – | 105,5 | 110 |
| 135 | – | – | 133 | 137 | – | – | – | – | – | – | – | – | 110,5 | 115 |
| 140 | – | – | 138 | 142 | – | – | – | – | – | – | – | – | 115,5 | 120 |
| 145 | – | – | 143 | 147 | – | – | – | – | – | – | – | – | 120,5 | 125 |
| 150 | – | – | 148 | 152 | – | – | – | – | – | – | – | – | 125,5 | 130 |
Bảng kích thước – (M22) đến (M39)
| Đường kính ren d | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) |
|---|---|---|---|---|---|---|---|
| (M22x1,5) | M24x2 | (M27x2) | M30x2 | (M33x2) | M36x3 | (M39x3) | |
| (M22x2) | M24x1,5 | – | – | – | – | – | |
| b – l ≤ 50 mm | 24,5 | 26,5 | – | – | – | – | – |
| b – 50 < l ≤ 150 mm | 26,5 | 28,5 | 31,5 | 34 | 36 | 40 | 42 |
| b – l > 150 mm | 31,5 | 33,5 | 36,5 | 39 | 41 | 45 | 47 |
| ds – dung sai k6 | 23 | 25 | 28 | 32 | 34 | 38 | 40 |
| dg – min. | 21,1 | 23,1 | 25,7 | 29,7 | 31,7 | 35,7 | 37,7 |
| dg – max. | 21,4 | 23,4 | 25 | 30 | 32 | 36 | 38 |
| e – min. | 35,03 | 37,29 | 39,55 | 45,2 | 50,85 | 55,37 | 60,79 |
| k – tiêu chuẩn | 14 | 15 | 17 | 19 | 21 | 22 | 25 |
| k – min. | 13,65 | 14,65 | 16,65 | 18,58 | 20,58 | 21,58 | 24,58 |
| k – max. | 14,35 | 15,35 | 17,35 | 19,42 | 21,42 | 22,42 | 25,42 |
| k′ – min. | 9,6 | 10,5 | 11,7 | 13 | 14,4 | 15,1 | 17,2 |
| r – min. | 0,8 | 0,8 | 1 | 1 | 1 | 1 | 1 |
| r – max. | 0,95 | 0,95 | 1,15 | 1,15 | 1,15 | 1,15 | 1,15 |
| s – kích thước tiêu chuẩn max. | 32 | 34 | 36 | 41 | 46 | 50 | 55 |
| s – min. | 31 | 33 | 35 | 40 | 45 | 49 | 53,8 |
Bảng chiều dài – (M22) đến (M39)
| Chiều dài l | (M22) – y min. | (M22) – y max. | M24 – y min. | M24 – lk min. | (M27) – y min. | (M27) – lk min. | M30 – y min. | M30 – lk min. | (M33) – y min. | (M33) – lk min. | M36 – y min. | M36 – lk min. | (M39) – y min. | (M39) – lk min. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42 | 40,75 | 43,25 | 13,5 | 18,7 | – | – | – | – | – | – | – | – | – | – |
| 45 | 43,75 | 46,25 | 16,5 | 21,7 | 14 | 19,8 | – | – | – | – | – | – | – | – |
| 48 | 46,75 | 49,25 | 19,5 | 24,7 | 17 | 22,8 | – | – | – | – | – | – | – | – |
| 50 | 48,75 | 51,25 | 21,5 | 26,7 | 19 | 24,8 | – | – | – | – | – | – | – | – |
| 55 | 53,5 | 56,5 | 24,5 | 29,7 | 22 | 27,8 | 19 | 24,8 | 16 | 22,5 | – | – | – | – |
| 60 | 58,5 | 61,5 | 29,5 | 34,7 | 27 | 32,8 | 24 | 29,8 | 21 | 27,5 | 19 | 25,5 | – | – |
| 65 | 63,5 | 66,5 | 34,5 | 39,7 | 32 | 37,8 | 29 | 34,8 | 26 | 32,5 | 24 | 30,5 | 19 | 26 |
| 70 | 68,5 | 71,5 | 39,5 | 44,7 | 37 | 42,8 | 34 | 39,8 | 31 | 37,5 | 29 | 35,5 | 24 | 31 |
| 75 | 73,5 | 76,5 | 44,5 | 49,7 | 42 | 47,8 | 39 | 44,8 | 36 | 42,5 | 34 | 40,5 | 29 | 36 |
| 80 | 78,5 | 81,5 | 49,5 | 54,7 | 47 | 52,8 | 44 | 49,8 | 41 | 47,5 | 39 | 45,5 | 34 | 41 |
| 85 | 83,25 | 86,75 | 54,5 | 59,7 | 52 | 57,8 | 49 | 54,8 | 46 | 52,5 | 44 | 50,5 | 39 | 46 |
| 90 | 88,25 | 91,75 | 59,5 | 64,7 | 57 | 62,8 | 54 | 59,8 | 51 | 57,5 | 49 | 55,5 | 44 | 51 |
| 95 | 93,25 | 96,75 | 64,5 | 69,7 | 62 | 67,8 | 59 | 64,8 | 56 | 62,5 | 54 | 60,5 | 49 | 56 |
| 100 | 98,25 | 101,75 | 69,5 | 74,7 | 67 | 72,8 | 64 | 69,8 | 61 | 67,5 | 59 | 65,5 | 54 | 61 |
| 105 | 103,25 | 106,75 | 74,5 | 79,7 | 72 | 77,8 | 69 | 74,8 | 66 | 72,5 | 64 | 70,5 | 59 | 66 |
| 110 | 108,25 | 111,75 | 79,5 | 84,7 | 77 | 82,8 | 74 | 79,8 | 71 | 77,5 | 69 | 75,5 | 64 | 71 |
| 115 | 113,25 | 116,75 | 84,5 | 89,7 | 82 | 87,8 | 79 | 84,8 | 76 | 82,5 | 74 | 80,5 | 69 | 76 |
| 120 | 118,25 | 121,75 | 89,5 | 94,7 | 87 | 92,8 | 84 | 89,8 | 81 | 87,5 | 79 | 85,5 | 74 | 81 |
| 125 | 123 | 127 | 94,5 | 99,7 | 92 | 97,8 | 89 | 94,8 | 86 | 92,5 | 84 | 90,5 | 79 | 86 |
| 130 | 128 | 132 | 99,5 | 104,7 | 97 | 102,8 | 94 | 99,8 | 91 | 97,5 | 89 | 95,5 | 84 | 91 |
| 135 | 133 | 137 | 104,5 | 109,7 | 102 | 107,8 | 99 | 104,8 | 96 | 102,5 | 94 | 100,5 | 89 | 96 |
| 140 | 138 | 142 | 109,5 | 114,7 | 107 | 112,8 | 104 | 109,8 | 101 | 107,5 | 99 | 105,5 | 94 | 101 |
| 145 | 143 | 147 | 114,5 | 119,7 | 112 | 117,8 | 109 | 114,8 | 106 | 112,5 | 104 | 110,5 | 99 | 106 |
| 150 | 148 | 152 | 119,5 | 124,7 | 117 | 122,8 | 114 | 119,8 | 111 | 117,5 | 109 | 115,5 | 104 | 11* |
| 160 | 158 | 162 | – | – | – | – | 119 | 124,8 | 116 | 122,5 | 114 | 120,5 | 109 | 116 |
| 170 | 168 | 172 | – | – | – | – | 129 | 134,8 | 126 | 132,5 | 124 | 130,5 | 119 | 126 |
| 180 | 178 | 182 | – | – | – | – | 139 | 144,8 | 136 | 142,5 | 134 | 140,5 | 129 | 136 |
| 190 | 187,7 | 192,3 | – | – | – | – | 149 | 154,8 | 146 | 152,5 | 144 | 150,5 | 139 | 146 |
| 200 | 197,7 | 202,3 | – | – | – | – | 159 | 164,8 | 156 | 162,5 | 154 | 160,5 | 149 | 156 |
