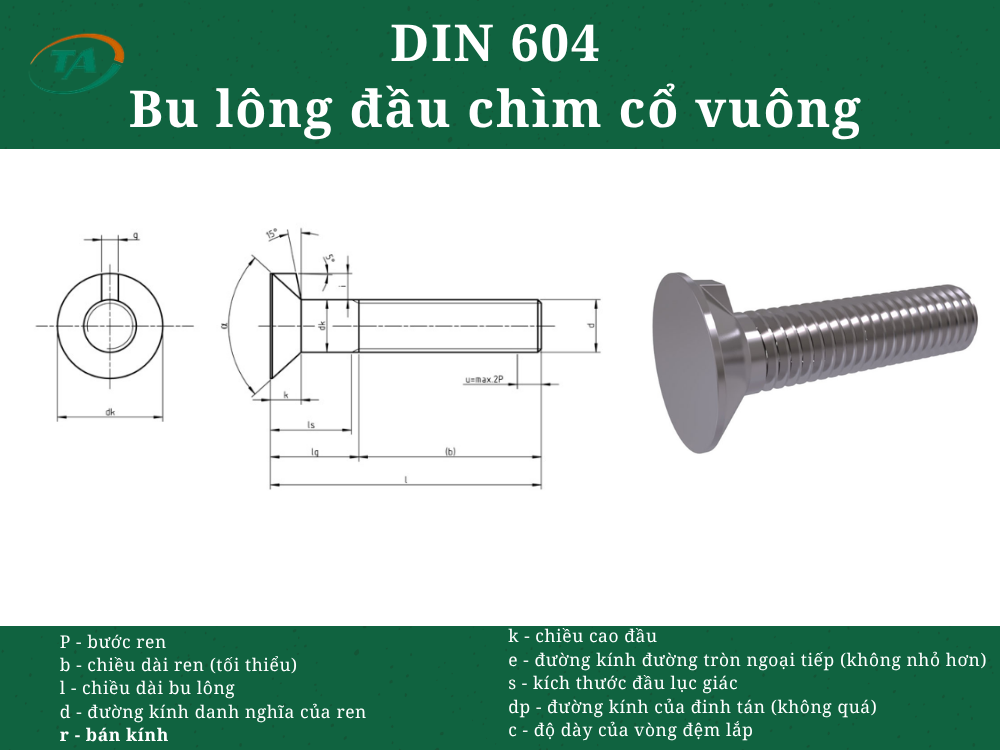

Giới thiệu DIN 604 Bu lông đầu chìm cổ vuông
DIN 604 là tiêu chuẩn quy định bu lông đầu chìm cổ vuông, có đầu chìm dạng côn và phần cổ vuông bên dưới đầu giúp chống xoay khi lắp đặt. Loại bu lông này thường được sử dụng trong kết cấu thép, cơ khí và các mối ghép yêu cầu bề mặt đầu bu lông gọn, hạn chế phần đầu nhô ra.
DIN 604 – Bu lông đầu chìm có mấu, kèm đai ốc
Đơn vị: mm
1. Kích thước cơ bản
| Kích thước ren d | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|
| P | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| b – l ≤ 125 mm | 18 | 22 | 26 | 30 | 38 | 46 | 54 |
| b – 125 mm < l ≤ 200 mm | 24 | 28 | 32 | 36 | 44 | 52 | 60 |
| b – l > 200 mm | – | 41 | 45 | 49 | 57 | 65 | 73 |
| dk tối đa | 12,55 | 16,55 | 19,65 | 24,65 | 32,8 | 32,8 | 38,8 |
| dk tối thiểu | 11,45 | 15,45 | 18,35 | 23,35 | 31,2 | 31,2 | 37,2 |
| ds tối đa | 6 | 8 | 10 | 12 | 16 | 20 | 24 |
| ds tối thiểu | 5,52 | 7,42 | 9,42 | 11,3 | 15,3 | 19,16 | 23,16 |
| g tối đa | 2,5 | 3 | 3,2 | 3,6 | 4,2 | 5,4 | 6,6 |
| g tối thiểu | 2,1 | 2,6 | 2,72 | 3,12 | 3,72 | 4,92 | 6,02 |
| i tối thiểu | 2,8 | 3,5 | 4,2 | 5,7 | 7,5 | 5,7 | 6,7 |
| k | 4 | 5 | 5,5 | 7 | 9 | 11,5 | 13 |
| α tối thiểu | 90° | 90° | 90° | 90° | 90° | 60° | 60° |
| α tối đa | 95° | 95° | 95° | 95° | 95° | 65° | 65° |
2. Chiều dài bu lông
| Chiều dài danh nghĩa l | M6 – ls min. | M6 – lg max. | M8 – ls min. | M8 – lg max. | M10 – ls min. | M10 – lg max. | M12 – ls min. | M12 – lg max. | M16 – ls min. | M16 – lg max. | M20 – ls min. | M20 – lg max. | M24 – ls min. | M24 – lg max. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 18,95 | 21,05 | – | 9 | – | 11,5 | – | 13 | – | – | – | – | – | – |
| 25 | 23,95 | 26,05 | – | 9 | – | 11,5 | – | 13 | – | 16 | – | – | – | – |
| 30 | 28,95 | 31,05 | – | 9 | – | 11,5 | – | 13 | – | 16 | – | 19 | – | – |
| 35 | 33,75 | 36,25 | 12 | 17 | – | 11,5 | – | 13 | – | 16 | – | 19 | – | – |
| 40 | 38,75 | 41,25 | 17 | 22 | 11,75 | 18 | – | 13 | – | 16 | – | 19 | – | – |
| 45 | 43,75 | 46,25 | 22 | 27 | 16,75 | 23 | 11,5 | 19 | – | 16 | – | 19 | – | – |
| 50 | 48,75 | 51,25 | 27 | 32 | 21,75 | 28 | 16,5 | 24 | 11,25 | 20 | – | 19 | – | 24 |
| 55 | 53,5 | 56,5 | 32 | 37 | 26,75 | 33 | 21,5 | 29 | 16,25 | 25 | – | 19 | – | 24 |
| 60 | 58,5 | 61,5 | 37 | 42 | 31,75 | 38 | 26,5 | 34 | 21,25 | 30 | – | 19 | – | 24 |
| 65 | 63,5 | 66,5 | 42 | 47 | 36,75 | 43 | 31,5 | 39 | 26,25 | 35 | 17 | 27 | – | 24 |
| 70 | 68,5 | 71,5 | 47 | 52 | 41,75 | 48 | 36,5 | 44 | 31,25 | 40 | 22 | 32 | – | 24 |
| 80 | 78,5 | 81,5 | 57 | 62 | 51,75 | 58 | 46,5 | 54 | 41,25 | 50 | 32 | 42 | 21,5 | 34 |
| 90 | 88,25 | 91,75 | 67 | 72 | 61,75 | 68 | 56,5 | 64 | 51,25 | 60 | 42 | 52 | 31,5 | 44 |
| 100 | 98,25 | 101,75 | 77 | 82 | 71,75 | 78 | 66,5 | 74 | 61,25 | 70 | 52 | 62 | 41,5 | 54 |
| 110 | 108,25 | 111,75 | – | – | 81,75 | 88 | 76,5 | 84 | 71,25 | 80 | 62 | 72 | 51,5 | 64 |
| 120 | 118,25 | 121,75 | – | – | 91,75 | 98 | 86,5 | 94 | 81,25 | 90 | 72 | 82 | 61,5 | 74 |
| 130 | 128 | 132 | – | – | 95,75 | 102 | 90,5 | 98 | 85,25 | 94 | 76 | 86 | 65,5 | 78 |
| 140 | 138 | 142 | – | – | 105,75 | 112 | 100,5 | 108 | 95,25 | 104 | 86 | 96 | 75,5 | 88 |
| 150 | 148 | 152 | – | – | 115,75 | 122 | 110,5 | 118 | 105,25 | 114 | 96 | 106 | 85,5 | 98 |
| 160 | 156 | 164 | – | – | – | – | 120,5 | 128 | 115,25 | 124 | 106 | 116 | 95,5 | 108 |
3. Khối lượng
Đơn vị: kg/1000 chiếc
| Chiều dài l | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|
| 20 | 4,90 | 9,5 | 14,9 | – | – | – | – |
| 25 | 5,90 | 11,1 | 17,4 | 27,7 | – | – | – |
| 30 | 7,00 | 12,7 | 19,9 | 31,4 | 61,8 | – | – |
| 35 | 8,10 | 14,7 | 22,4 | 35,1 | 69,2 | – | – |
| 40 | 9,20 | 16,7 | 25,5 | 38,8 | 76,2 | – | – |
| 45 | 10,3 | 18,7 | 28,6 | 43,2 | 83,2 | – | – |
| 50 | 11,4 | 20,7 | 31,7 | 47,6 | 90,2 | 128 | – |
| 55 | 12,5 | 22,7 | 34,8 | 52,0 | 97,2 | 139 | – |
| 60 | 13,6 | 24,7 | 37,9 | 56,4 | 105 | 150 | 225 |
| 65 | 14,7 | 26,7 | 41,0 | 60,8 | 113 | 161 | 241 |
| 70 | 15,8 | 28,7 | 44,1 | 65,2 | 121 | 173 | 257 |
| 80 | 17,9 | 32,7 | 50,3 | 73,8 | 137 | 197 | 291 |
| 90 | 20,1 | 36,7 | 56,5 | 84,1 | 153 | 221 | 327 |
| 100 | 22,3 | 40,7 | 62,7 | 93,1 | 169 | 245 | 363 |
| 110 | – | 44,7 | 68,9 | 102 | 185 | 269 | 399 |
| 120 | – | 48,7 | 75,1 | 111 | 201 | 293 | 435 |
| 130 | – | 52,7 | 81,3 | 120 | 217 | 318 | 471 |
| 140 | – | 56,7 | 87,5 | 129 | 233 | 340 | 507 |
| 150 | – | 60,7 | 94,0 | 138 | 249 | 364 | 543 |
| 160 | – | – | 100 | 147 | 265 | 388 | 579 |
