Giới thiệu JIS B 0205 Ren hệ mét thông dụng

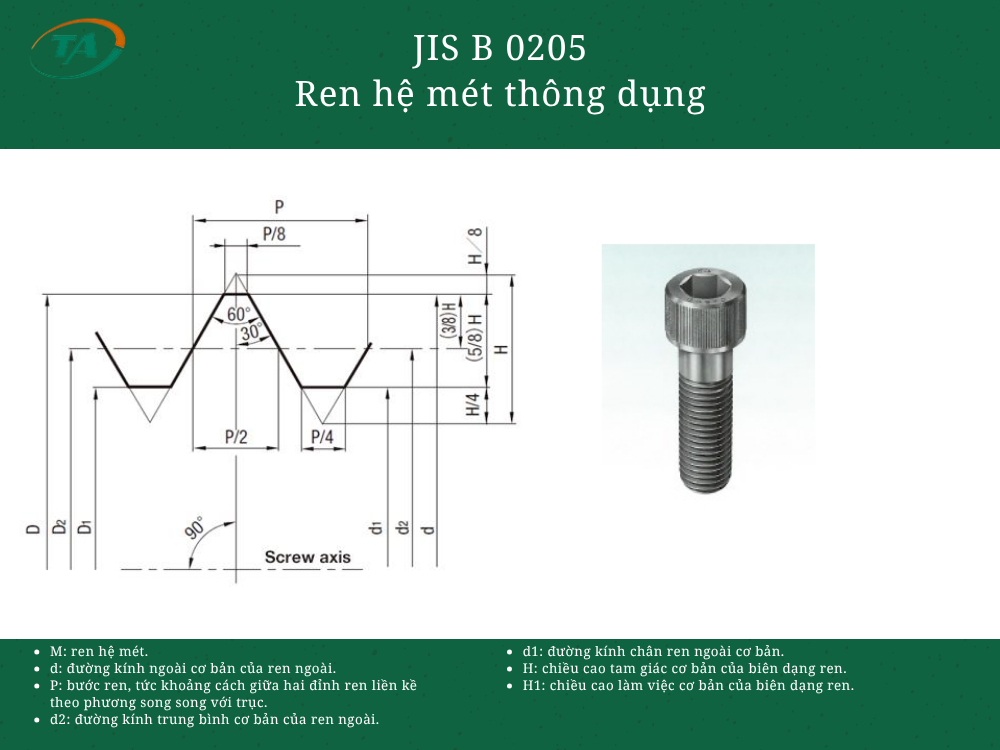

JIS B 0205 quy định ren hệ mét thông dụng, sử dụng biên dạng ren tam giác với góc đỉnh 60°, thường gặp trên bu lông, vít và đai ốc. Tiêu chuẩn quy định các thông số cơ bản của ren như đường kính, bước ren và kích thước liên quan, giúp bảo đảm khả năng lắp ghép tương thích giữa các chi tiết ren theo hệ mét.
Bảng tra JIS B 0205 Ren hệ mét thông dụng
| Ren | Bước ren P | Đường kính ngoài cơ bản d | Đường kính trung bình cơ bản d2 | Đường kính lõi cơ bản D1 |
|---|---|---|---|---|
| M3 | 0.50 | 3.000 | 2.675 | 2.459 |
| M4 | 0.70 | 4.000 | 3.545 | 3.242 |
| M5 | 0.80 | 5.000 | 4.480 | 4.134 |
| M6 | 1.00 | 6.000 | 5.350 | 4.918 |
| M8 | 1.25 | 8.000 | 7.188 | 6.647 |
| M10 | 1.50 | 10.000 | 9.026 | 8.376 |
| M12 | 1.75 | 12.000 | 10.863 | 10.106 |
| M16 | 2.00 | 16.000 | 14.701 | 13.835 |
| M20 | 2.50 | 20.000 | 18.376 | 17.294 |
| M24 | 3.00 | 24.000 | 22.051 | 20.752 |
