DIN 580 là tiêu chuẩn dùng cho bu lông mắt, còn gọi là bu lông tai hồng, bu lông cẩu, hoặc bu lông vòng. Đây là loại bu lông có phần đầu tạo thành một vòng tròn để móc cáp, xích, móc cẩu hoặc các thiết bị nâng hạ trong quá trình di chuyển hàng hóa, máy móc và chi tiết cơ khí.
Khác với bu lông lục giác thông thường, bu lông DIN 580 không chỉ có chức năng liên kết mà còn được thiết kế để phục vụ cho việc treo, nâng, cẩu hoặc giữ vật nặng. Phần ren nằm phía dưới để siết vào chi tiết, còn phần mắt vòng nằm phía trên để kết nối với thiết bị nâng. Bu lông mắt DIN 580 được sử dụng nhiều trong nhà xưởng, cơ khí chế tạo, lắp đặt máy móc, vận chuyển kết cấu thép, khuôn mẫu, động cơ và các thiết bị công nghiệp có nhu cầu nâng hạ an toàn.
Tiêu chuẩn DIN 580 là gì?
DIN 580 là tiêu chuẩn của Đức dành cho bu lông mắt dùng cho nâng hạ. Loại bu lông này có một đầu ren hệ mét và một đầu là mắt tròn. Khi lắp vào thân máy, kết cấu hoặc chi tiết cần nâng, bu lông mắt tạo ra điểm móc chắc chắn để phục vụ việc cẩu hàng.
Tại Việt Nam, sản phẩm này thường được gọi bằng các tên:
- Bu lông DIN 580
- Bu lông mắt DIN 580
- Bu lông tai hồng
- Bu lông cẩu
- Bu lông vòng
- Vít mắt cẩu
- Bu lông mắt ren ngoài
Bu lông mắt DIN 580 có cấu tạo khá dễ nhận biết, gồm 2 phần chính:
- Phần mắt vòng: Đây là phần đầu hình tròn dùng để móc thiết bị nâng như cáp, móc cẩu hoặc xích treo. Kích thước phần vòng quyết định khả năng thao tác và độ thuận tiện khi treo móc.
- Phần thân ren: Đây là phần ren nằm phía dưới, dùng để lắp trực tiếp vào lỗ ren của thiết bị hoặc chi tiết cần nâng. Phần thân ren phải được siết hết ren và lắp đúng bề mặt tựa để bu lông làm việc ổn định.
Các thông số kỹ thuật của DIN 580

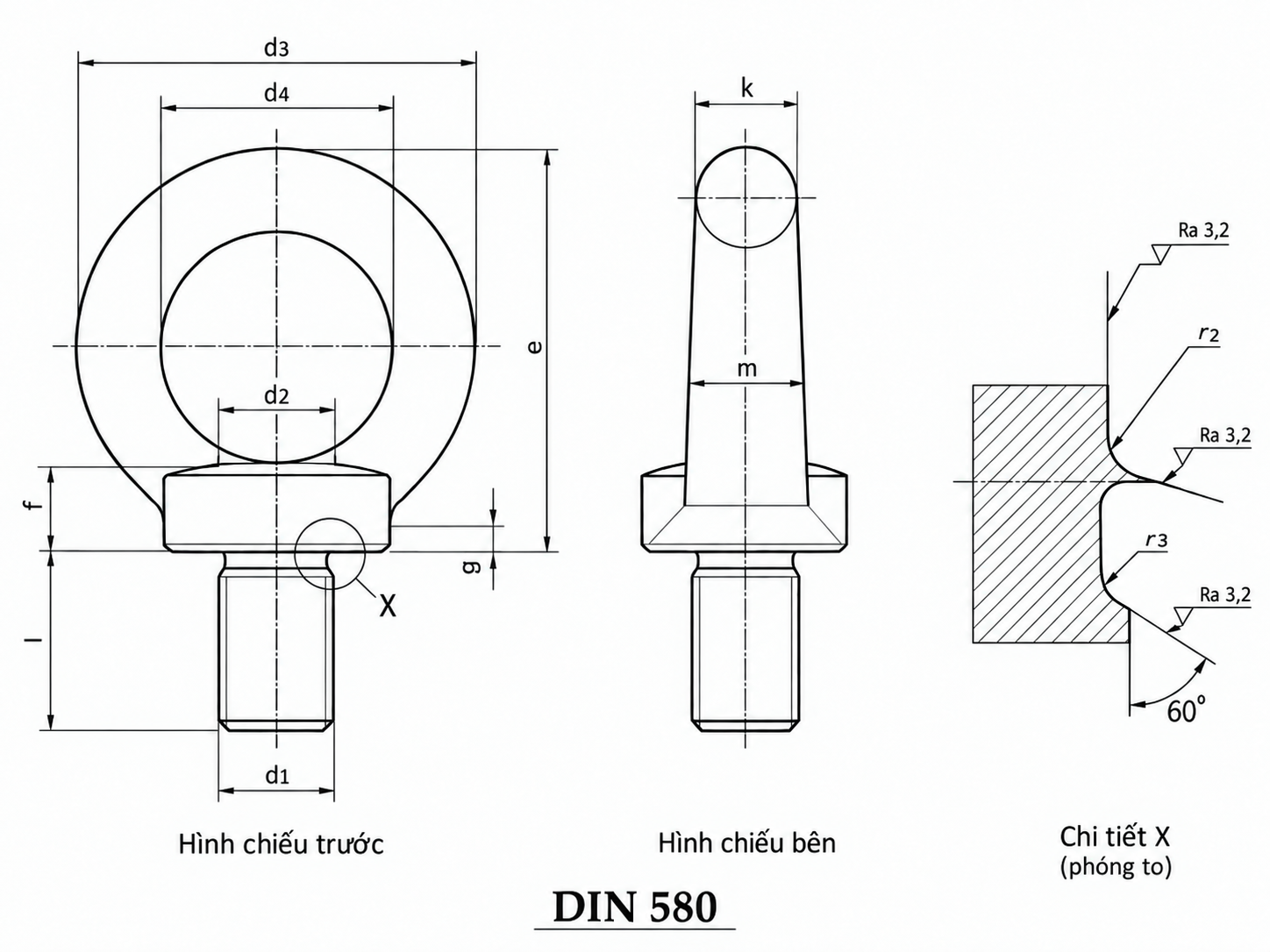

Trong bản vẽ kỹ thuật và bảng tra tiêu chuẩn DIN 580, bu lông mắt thường được mô tả bằng các ký hiệu:
- d1: đường kính ren danh nghĩa
- d2: đường kính đầu đỡ
- d3: đường kính ngoài của mắt
- d4: đường kính trong của mắt
- e: chiều cao phần chân đỡ
- f: chiều dài phần cổ
- g: chiều dài ren hữu ích
- h: chiều cao tổng thể
- k: bề rộng phần mắt
- l: chiều dài phần ren
- m: chiều cao bệ đỡ
Trong đó, khi đặt hàng hoặc tra cứu nhanh, người dùng thường quan tâm trước hết đến các thông số:
- đường kính ren d1
- đường kính trong của mắt d4
- chiều cao tổng h
- chiều dài ren l
Bảng kích thước bu lông mắt DIN 580
Dưới đây là bảng kích thước phổ biến của bu lông mắt DIN 580. Đơn vị: mm. Dữ liệu bao gồm các cỡ ren từ M8 đến M100x6, cùng các thông số kỹ thuật cơ bản như d2, d3, d4, e, g, h, k, l, m và khối lượng mỗi chiếc.
| Cỡ ren | d2 | d3 | d4 | e | f | g | h | k | l | m | Khối lượng (kg/cái) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M8 | 20 | 36 | 20 | 6 | 2,5 | 6 | 36 | 8 | 13 | 10 | 0,06 |
| M10 | 25 | 45 | 25 | 8 | 3 | 7,7 | 45 | 10 | 17 | 12 | 0,11 |
| M12 | 30 | 54 | 30 | 10 | 3,5 | 9,4 | 53 | 12 | 20,5 | 14 | 0,18 |
| M16 | 35 | 63 | 35 | 12 | 4 | 13 | 62 | 14 | 27 | 16 | 0,28 |
| M20 | 40 | 72 | 40 | 14 | 5 | 16,4 | 71 | 16 | 30 | 19 | 0,45 |
| M24 | 50 | 90 | 50 | 18 | 6 | 19,6 | 90 | 20 | 36 | 24 | 0,74 |
| M30 | 65 | 108 | 60 | 22 | 7 | 25 | 109 | 24 | 45 | 28 | 1,66 |
| M36 | 75 | 126 | 70 | 26 | 8 | 30,3 | 128 | 28 | 54 | 32 | 2,65 |
| M42 | 85 | 144 | 80 | 30 | 6 | 35,6 | 147 | 32 | 63 | 38 | 4,03 |
| M48 | 100 | 166 | 90 | 35 | 10 | 41 | 168 | 38 | 68 | 46 | 6,38 |
| M56 | 110 | 184 | 100 | 38 | 11 | 48,3 | 187 | 42 | 78 | 50 | 8,80 |
| M64 | 120 | 206 | 110 | 42 | 12 | 55,7 | 208 | 48 | 90 | 58 | 12,40 |
| M72x6 | 150 | 260 | 140 | 50 | 12 | 63,7 | 260 | 60 | 100 | 72 | 23,30 |
| M80x6 | 170 | 296 | 160 | 55 | 12 | 71,7 | 298 | 68 | 112 | 80 | 34,20 |
| M100x6 | 190 | 330 | 180 | 60 | 12 | 91,7 | 330 | 75 | 130 | 88 | 49,10 |
Ví dụ: Cách đọc bảng kích thước DIN 580 với bu lông mắt DIN 580 M20:
- cỡ ren: M20
- đường kính ngoài mắt: 72 mm
- đường kính trong mắt: 40 mm
- chiều cao tổng: 71 mm
- chiều dài ren: 30 mm
- khối lượng khoảng 0,45 kg/cái
DIN 580 có còn được sử dụng không?
Có. Dữ liệu tra cứu tiêu chuẩn hiện vẫn liệt kê DIN 580 là tiêu chuẩn đang dùng cho bu lông mắt nâng hạ. Đồng thời, tiêu chuẩn này cũng có các chuẩn tương đương như CSN 021369, PN 82472 và UNI 2947. Trên thực tế, DIN 580 là một trong những tiêu chuẩn rất phổ biến trong ngành cơ khí, nâng hạ và lắp đặt thiết bị. Vì vậy, khi người dùng tìm kiếm “bu lông mắt”, “bu lông tai hồng” hoặc “bu lông cẩu”, DIN 580 thường là tiêu chuẩn được tra cứu đầu tiên.
DIN 580 là tiêu chuẩn dành cho bu lông mắt dùng cho nâng hạ, cẩu lắp và vận chuyển thiết bị. Sản phẩm có cấu tạo gồm phần ren và phần mắt tròn, được sử dụng phổ biến trong cơ khí, nhà xưởng và lắp đặt công nghiệp.
