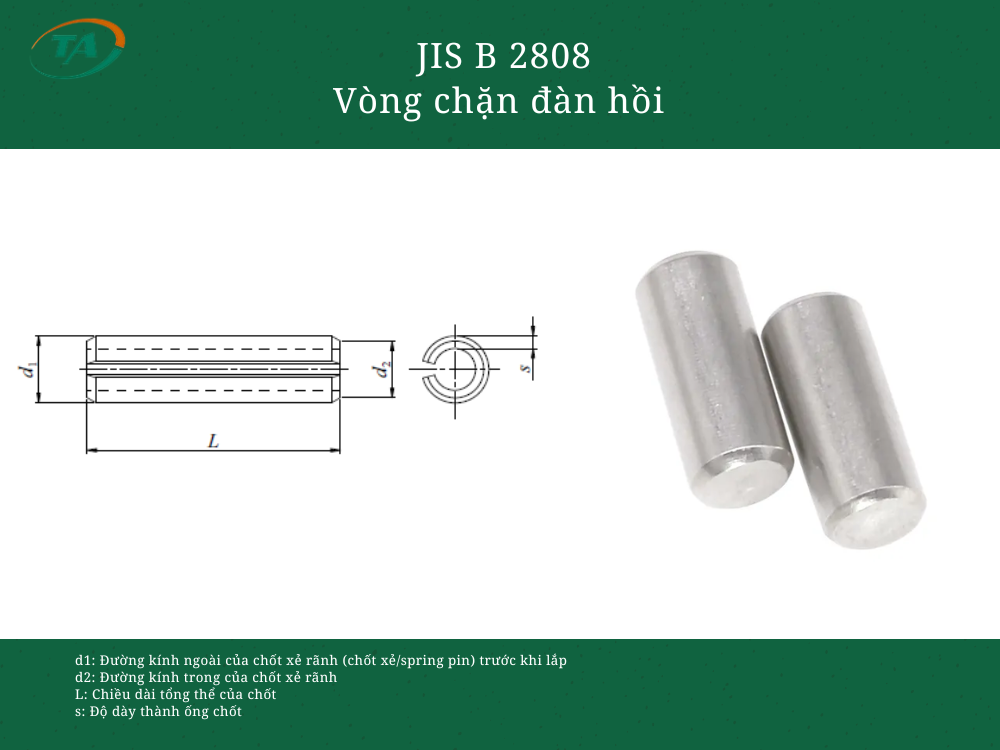

Giới thiệu JIS B 2808 Vòng chặn ngoài trục dạng C
JIS B 2808 quy định vòng chặn đàn hồi dùng để cố định vị trí các chi tiết trên trục hoặc trong lỗ, tùy loại vòng và vị trí lắp đặt. Vòng chặn thường được lắp vào rãnh chuyên dụng để ngăn bánh răng, ổ lăn hoặc các chi tiết máy dịch chuyển theo phương trục.
Bảng tra JIS B 2808 Vòng chặn ngoài trục dạng C
| Đường kính danh nghĩa d | Đường kính ngoài lớn nhất | Đường kính ngoài nhỏ nhất | Đường kính vát đầu lớn nhất | Chiều dày vật liệu h | Lực cắt kép tối thiểu |
|---|---|---|---|---|---|
| 2 | 2.25 | 2.15 | 1.9 | 0.4 | 2.76 kN |
| 2.5 | 2.75 | 2.65 | 2.4 | 0.5 | 4.31 kN |
| 3 | 3.25 | 3.15 | 2.9 | 0.6 | 6.2 kN |
| 4 | 4.4 | 4.2 | 3.9 | 0.8 | 10.8 kN |
| 5 | 5.4 | 5.2 | 4.8 | 1.0 | 17.25 kN |
| 6 | 6.4 | 6.2 | 5.8 | 1.2 | 24.83 kN |
| 8 | 8.6 | 8.3 | 7.8 | 1.6 | 44.13 kN |
| 10 | 10.6 | 10.3 | 9.8 | 2.0 | 68.94 kN |
